Pr ogra mmer ’ s Manual | 19 4. 如下图所示，自动将 相机 移动路径按照 X 轴 方向 Search 。
18 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
CAM Barcode
激活用以设置CAM Barcode的Teaching工具对话框
Pad.R
激活PAD Referencing工具对话框
FOV Optimized
分析及显示优化的检测Step
针对有关PCB重新演算按照当前设置优化的相机移动路径后，显示在画面上。
X-Search 功能
X-Search功能是以X轴优化相机移动路径的功能。执行X-Search功能的方法如下。
1. 在 KYConfig 对话框选择 Search by X Axis 项目后，运行 3D Inspector™。
2. 选择文件菜单的 FOV Optimize 菜单，激活 Optimize Option 对话框。
3. 选择 X first 项目后点击<Set>按键。
Programmer’s Manual | 19
4. 如下图所示，自动将相机移动路径按照 X 轴方向 Search。
20 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.

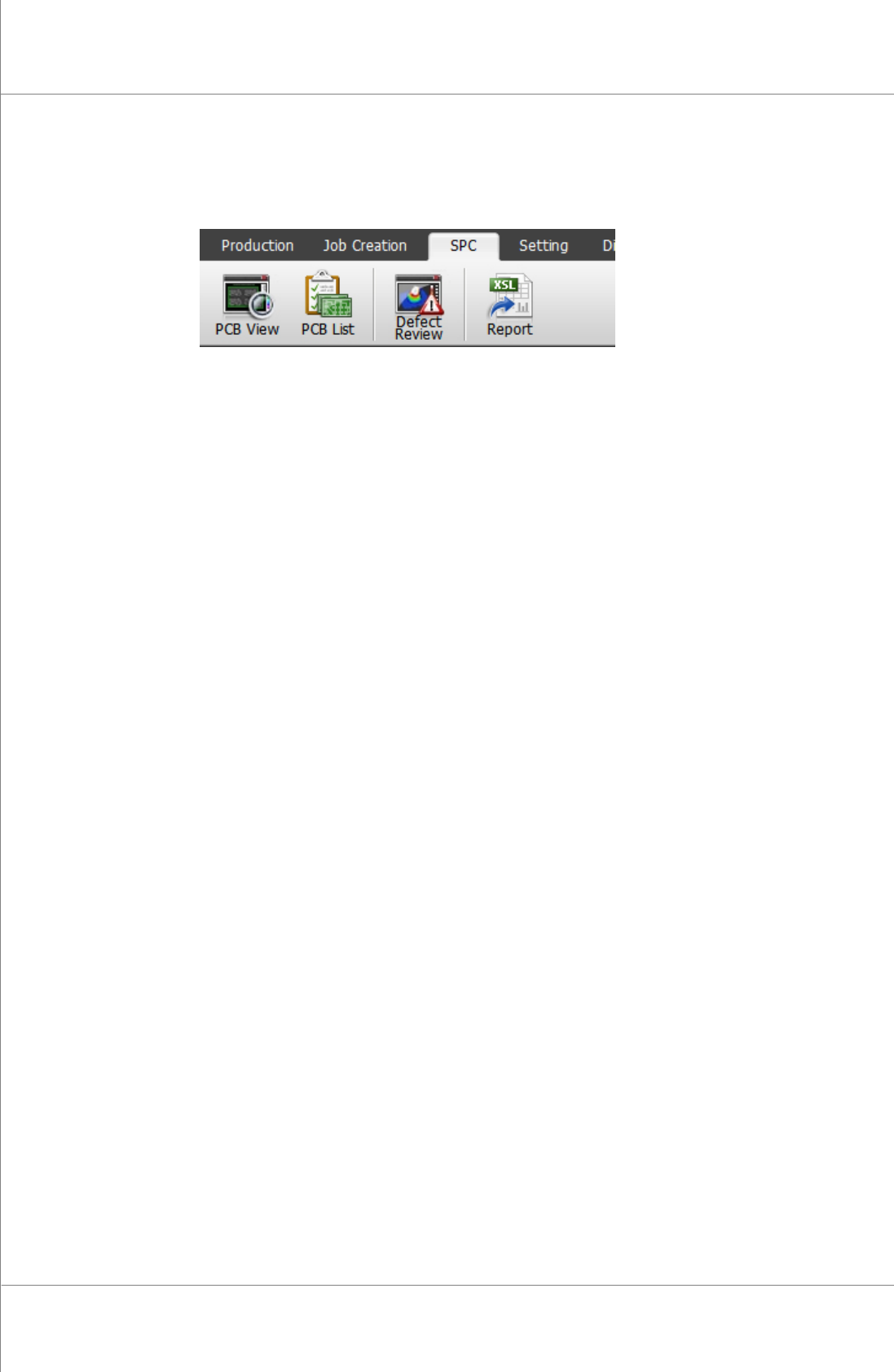

3.1.3. SPC
本菜单功能如下。
PCB View
运行SPC Plus™及查看PCB View
PCB List
运行SPC Plus™及查看PCB List
Defect Review
查看Defect Review对话框
Report
输出检测结果报告
