Configurable Stop
该功能在发生不良情况下，如果不是所选的特定情况则输入不停止设备运行条件。
如需使用Configurable Stop功能，勾选Configurable Stop画面左侧上端的Use Configurable
Stop项目。
Criteria所属项目见下表。
Category Description
Max number of continuous
defects
针对相同Pad如果不良判定连续发生次数在设置的次数以上，则停止设
备运行
Max number of defects for
the last 10 times
从当前到最后10次检测结果中，如果不良发生次数在设置次数以上，
则停止设备运行
Max total
number of
defects in Last
最后检测的PCB不良在设置数量以上，则停止设备运行
Max number of defect
types
针对最后检测的PCB，在清单中选择的不良发生超出设置数量，则停止
设备运行
Programmer’s Manual | 25
Option所属项目见下表。
Category Description
Use NG
决定针对发生不良判定的PCB是否按不良处理的选项，如若已经设置，即使不
属于该条件，不良板按不良处理（NG缓冲和情况下，即使发生NG也不会停止设
备运行，因此针对选择的特定条件希望停止设备运行情况下可以使用）
Include Warning
Defect Count时除了不良以外对Warning Pad也进行处理（但，对
Max number
of defect on one part number和
Max number of defects on one reference
Designator条件除外）
Block Defect View 失活Defect View对话框
Fatal Value项目中设置使设备工作的范围，超出该项目所设置范围，则设备停止运行。
Block Tolerance项目中对Volume或Height、Offset设置条件，在设置的值内含有出错Pad，则自
动PASS。
Block Tolerance
Block Tolerance是在特定component中发生不良后，限制Defect View对话框阻止按PASS处理。
如需使用该功能，勾选Block Tolerance设置对话框上端的Block Tolerance项目。
完成上述操作后，在相关component发生不良，则Defect View对话框的Pass按键失活。
配置选项–显示
26 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.

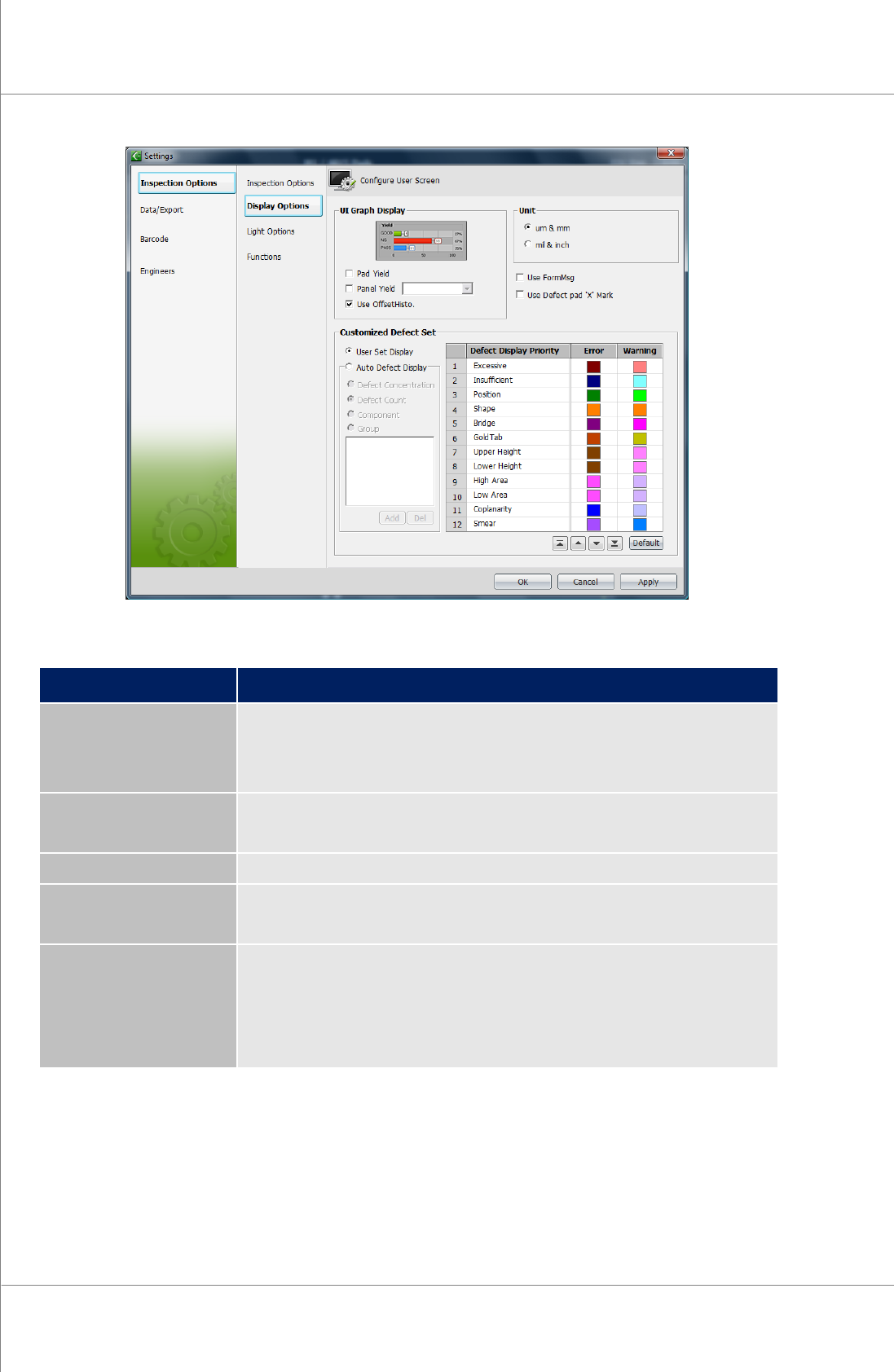

Figure 3-10. Settings对话框– 显示
项目 说明
UI Graph Display
Pad Yield：以Pad基准显示Yield graph
Panel Yield：以Panel基准显示Yield graph
Use OffsetHisto.：较大PCB不使用Offset Histogram
Unit
um & mm：使用um & mm单位
mil & inch：使用mil & inch单位
Use FormMsg 用大的对话框显示警告/错误信息
Use Defect pad ‘X’
Mark
在发生不良的Pad上标识‘X’
Customized Defect Set
User Set Display：在Defect View中由用户设置Defect标识顺序
Auto Defect Display：在Defect View中按照Defect发生较多顺序
自动标识
