Programmer’s Manual | 27
配置选项–照明选项

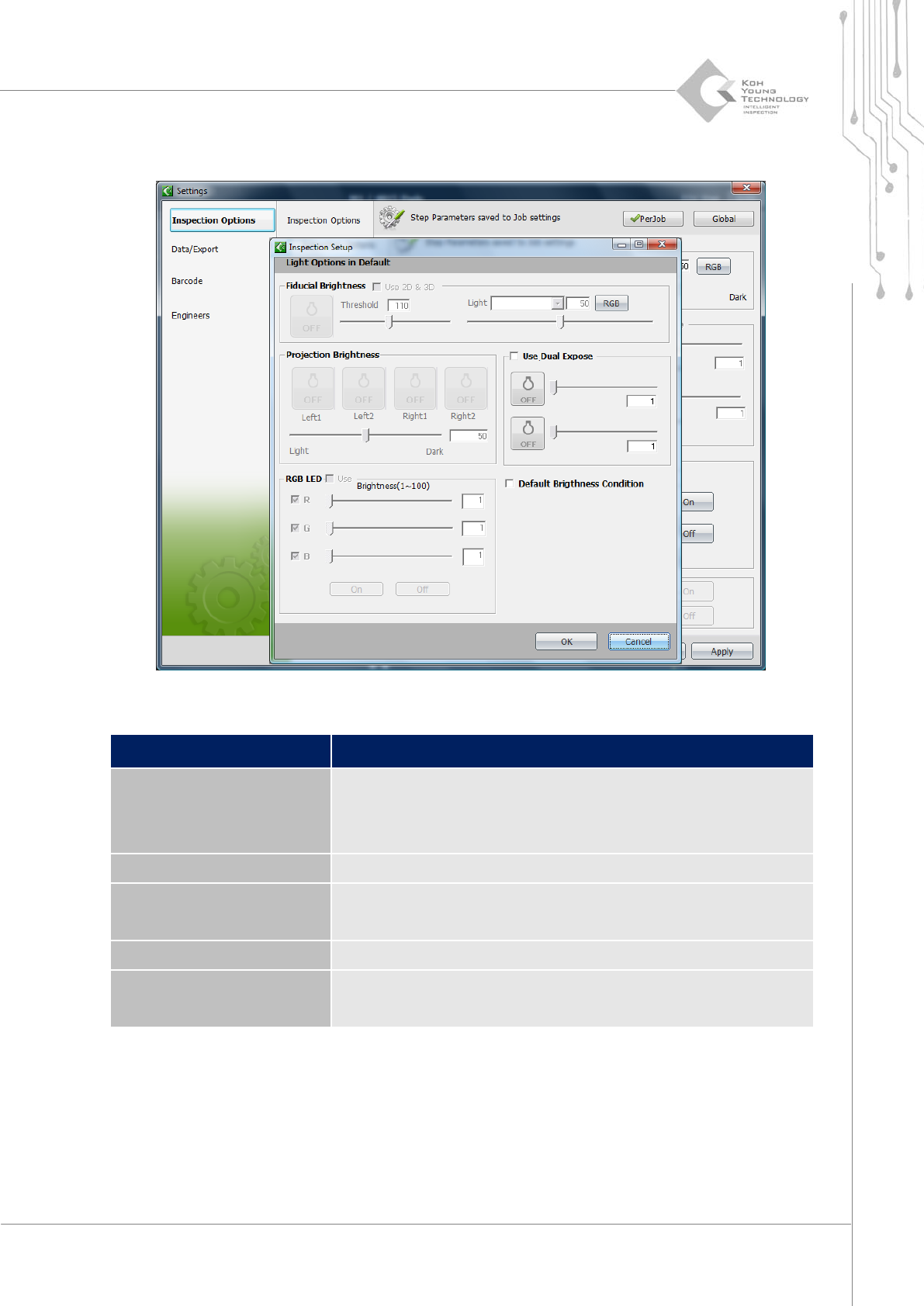

Figure 3-11. Settings对话框 – 照明选项
Category Description
FIducial Brightness
设置Fiducial的Threshold和亮度
Use 2D& 3D：如果以2D照明识别Fiducial失败，则利用3D照明
进行检测
Projection Brightness 设置检测照明亮度
Use Dual Expose
设置Dual检测与否（解除勾选时执行Single检测）
设置Dual检测照明亮度
RGB LED 设置RGB照明亮度
Default Brightness
Condition
使用Global亮度
28 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
配置选项–高级功能 Functions

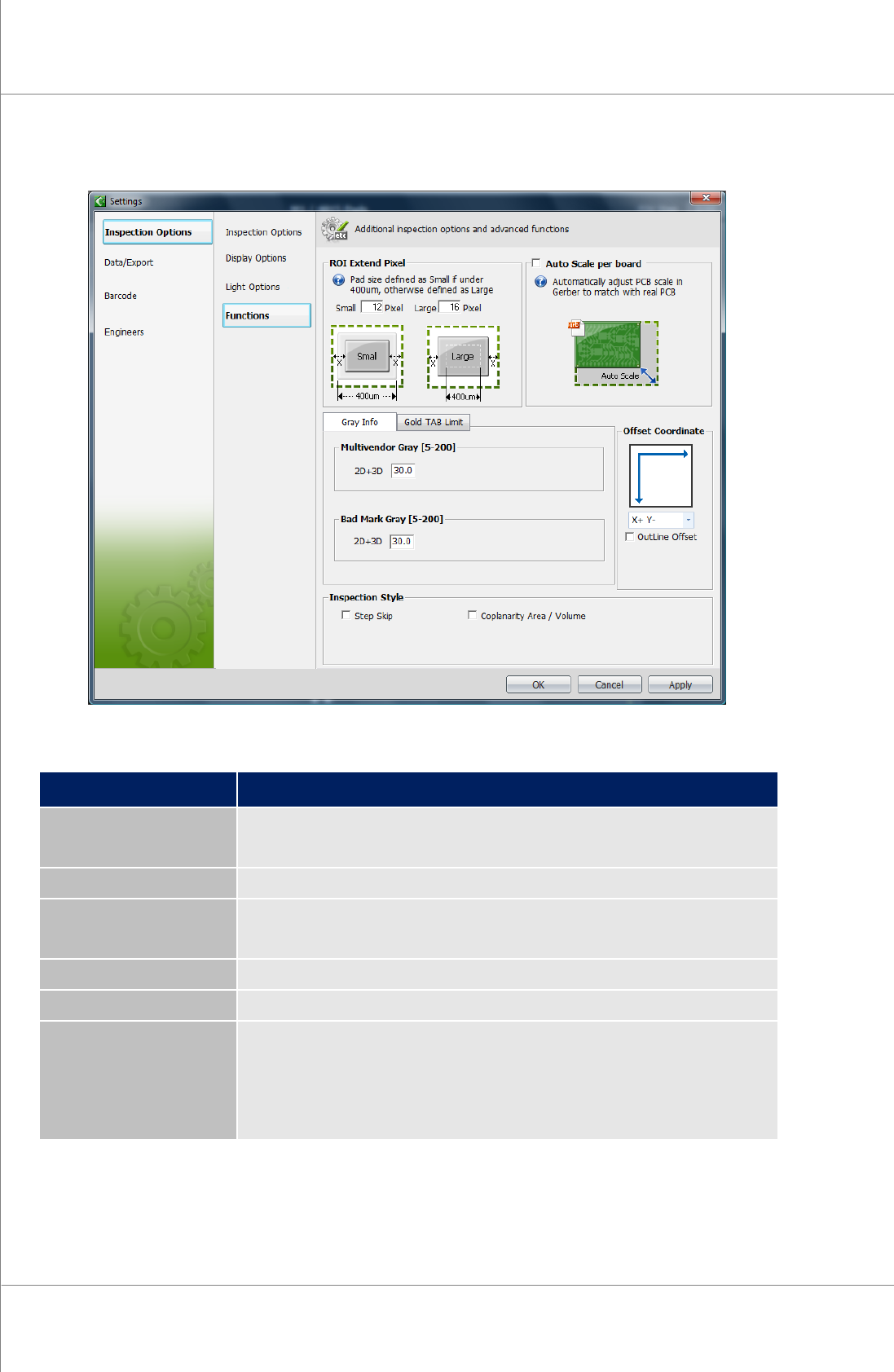

Figure 3-12. Settings对话框 – 高级功能
Category Description
ROI Extend Pixel
检测Pad时，设置追加检测的Pad等领域基准
根据Pad尺寸在400um以上、以下，按Small、Large区分
Auto Scale per board 每次PCB进入时测量所有Scale factor
Multivendor Gray [5-
200]
Multi Vendor的Gray值设置在5到200之间
Bad Mark Gray [5-200] Bad Mark的Gray值设置在5到200之间
Offset Coordinate 设置PCB原点
Inspection Style
Step Skip：仅对单数FOV step（或双数FOV step）交替进行检测
Coplanarity Area / Volume:
- 已按检测Coplanarity area设置的，更改为Volume检测
- 已按检测Coplanarity volume设置的，更改为Area检测
Programmer’s Manual | 29
数据/输出 -保存

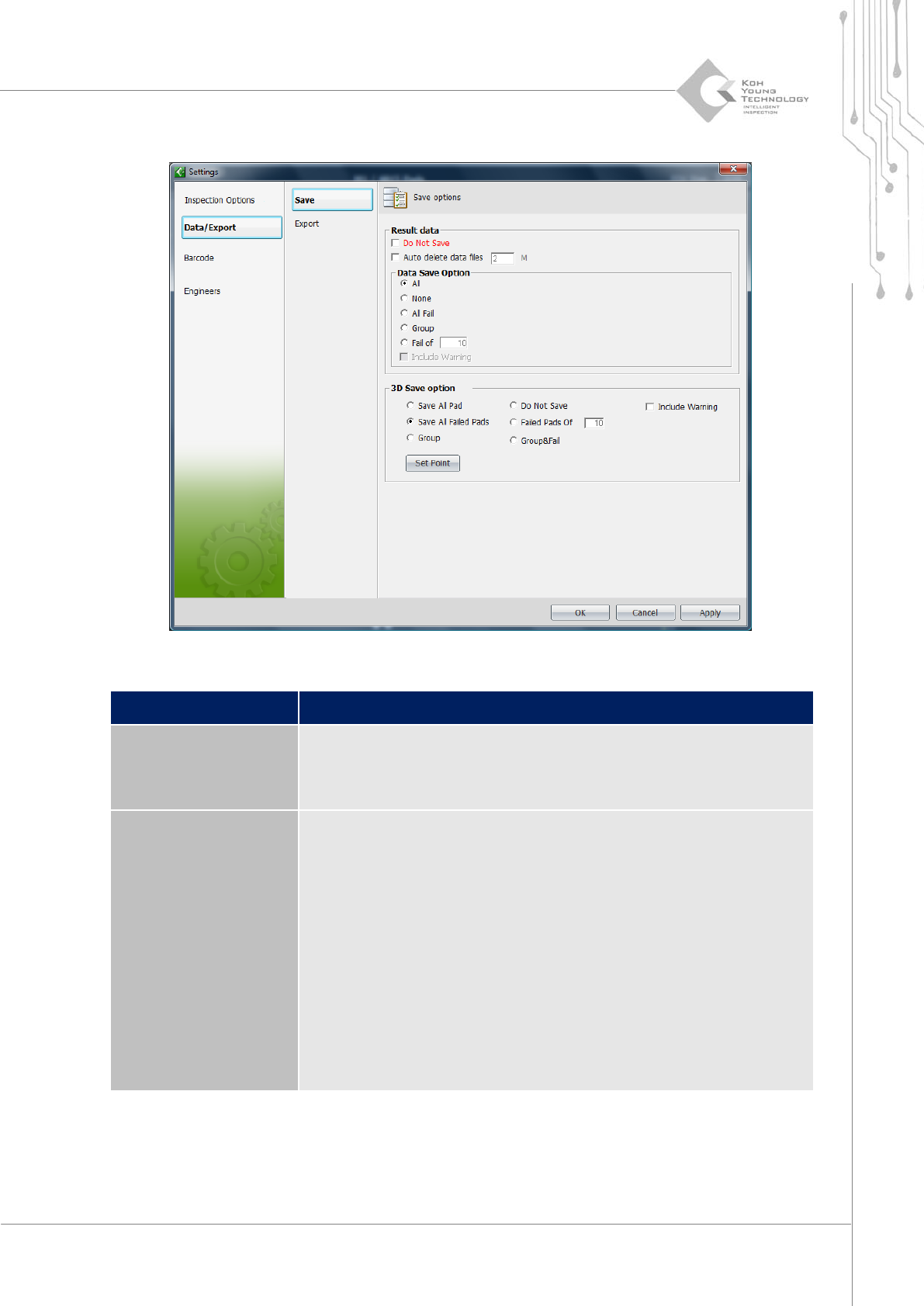

Figure 3-13. Settings对话框 – 保存
Category Description
Result data
不保存Do Not Save:结果数据
Auto delete data files：经过一定时间后自动删除数据
Data Save Option：在保存选项中选择其一
3D Save option
Save All Pad：所有Pad按3D Image保存（但，选择该功能后，不
久即会占满硬盘容量，需提前查看硬盘容量。此时，按FOV单位保
存，因此不会生成3D文件。）
Do Not Save：不保存3D Image
Save All Failed Pads：对所有不良均按3D Image保存
Failed Pads Of（ ）：每个PCB按指定数量保存不良图像
Group：按Group指定的保存为3D Image
Group&Fail：按Group指定的和不良图像全部保存
Include Warning：保存包括警告的3D Image
Set Point：设置针对SPC Plus™的Real Time功能是否使用3D
