14 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
Fiducial Move Tab
Figure 3-5. Fiducial Tool对话框 - Fiducial Move标签
Fiducial坐标不符时使用的标签 ， 提供fiducial位置移动及设置 复位、保存 、 自动初始化功能
等。
Category Description
Job Position 移到当前fiducial位置
New Position 设置新的fiducial位置
Apply 保存已设置fiducial位置
Zero Setting 初始化fiducial设置
如要使用该标签，需按下列顺序操作。
1. 点击工具菜单或 Fiducia 工具菜单。即弹出 Fiducial Tool 对话框。
2. 点击<Go to Fiducial>按键。
3. 点击<Job Position>按键。即可激活 JOG 对话框。
4. 利用 JOG 将 fiducial 位置对准到位于 Fiducial Tool 对话框中央的 Live Screen 坐标中心上。
5. fiducial 位置设置在 Live Screen 的坐标中心，点击<New Position>按键后再点击<Apply>按键。
6. 点击<OK>按键。
Programmer’s Manual | 15
ROI Move Tab
Figure 3-6. Fiducial Tool对话框 - ROI Move标签
Category Description
ROI View 显示Fiducial的ROI
Zero Set 初始化F iducial的ROI设置值
Apply 将更改的fiducial之ROI设置值，应用到选择的fiducial
All Apply 将更改的fiducial之ROI设置值，应用到所有fiducial
JOG 按应用长度移动相机时机
本标签在因
fiducial或PCB材质或位置问题导致无法把持fiducial中心时使用。查找Fiducial的点
如果移到非中点的指定领域，可以解决闪烁问题或超出Limit位置所发生的问题等。
16 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
Teaching Tab

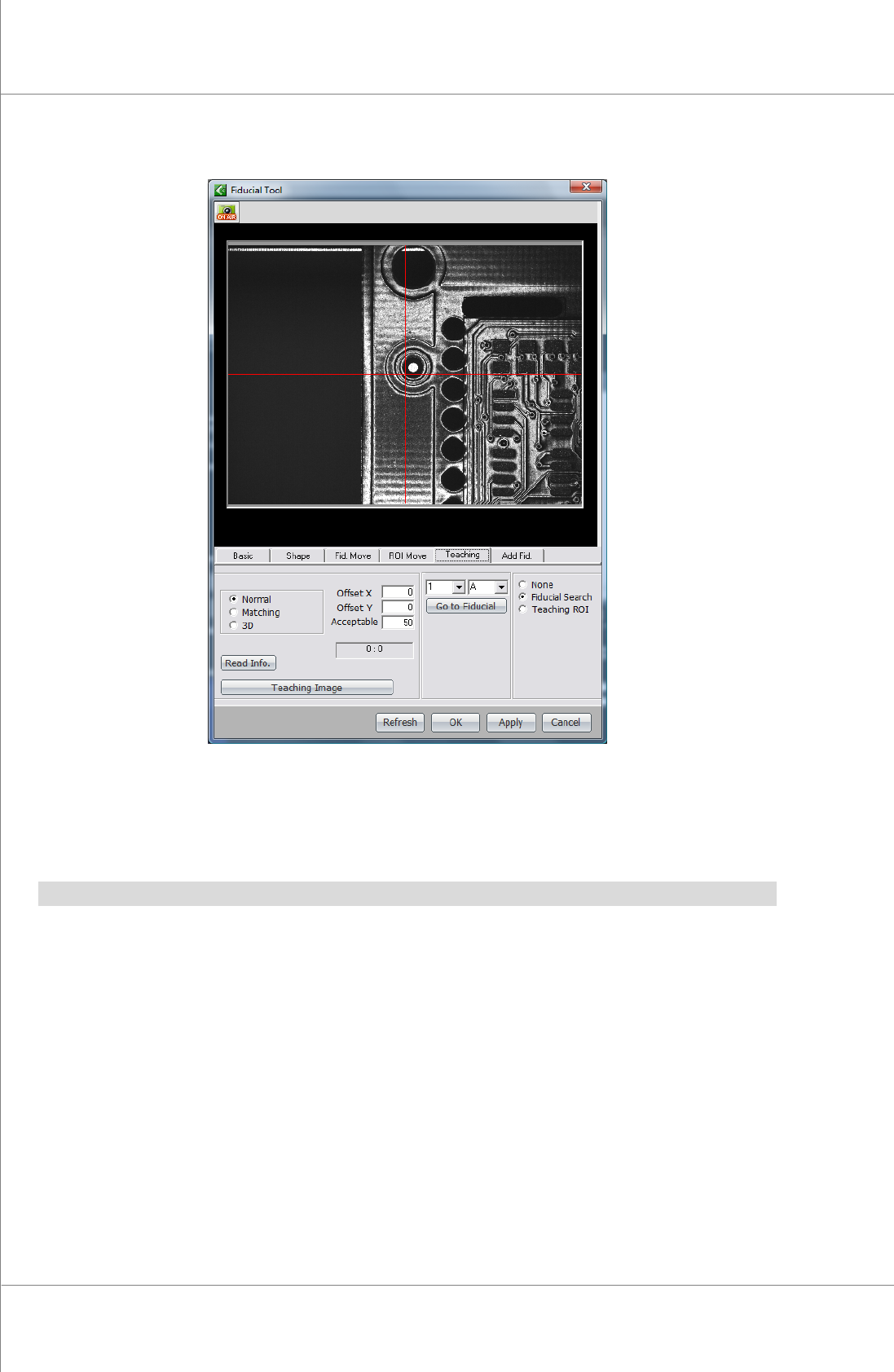

Figure 3-7. Fiducial Tool对话框 – Teaching标签
本标签在相关PCB的fiducial形状很特别导致基本Tool无法识别时使用。是可将Fiducial通过2D t
eaching进行识别的功能。
Note：Fiducial Tool对话框的Teaching标签目前不运行。
