[Renewal UI] Chapter4_3D Inspector_CHN 20130305.pdf - 第65页
Pr ogra mmer ’ s Manual | 65 4.2.2. 载入 J OB 文件 如要载入 JOB 文件，需选择 Production 菜单的 Open 。 如果弹出 Open File 对话框，选择 JOB 文件后点击 <OK> 按键。 Item Descriptio n 按顺序显示最近文件 Layout 变更为 List vi ew 模式 Layout 变更为 Preview 模式
64 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
4.2. 载入及编辑JOB文件
本节讲述载入及编辑JOB文件的方法。3D Inspector™完成PCB检测需要JOB文件。
4.2.1. PCB生产数量
执行3D Inspector™，即自动弹出PCB检测数量对话框。在PCB生产数量对话框输入需要载入的PCB
相关信息后点击<OK>按键。
Figure 4-2. PCB生产数量对话框
Programmer’s Manual | 65
4.2.2. 载入JOB文件
如要载入JOB文件，需选择Production菜单的Open。
如果弹出Open File对话框，选择JOB文件后点击<OK>按键。
Item Description
按顺序显示最近文件
Layout变更为List view模式
Layout变更为Preview模式
66 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.

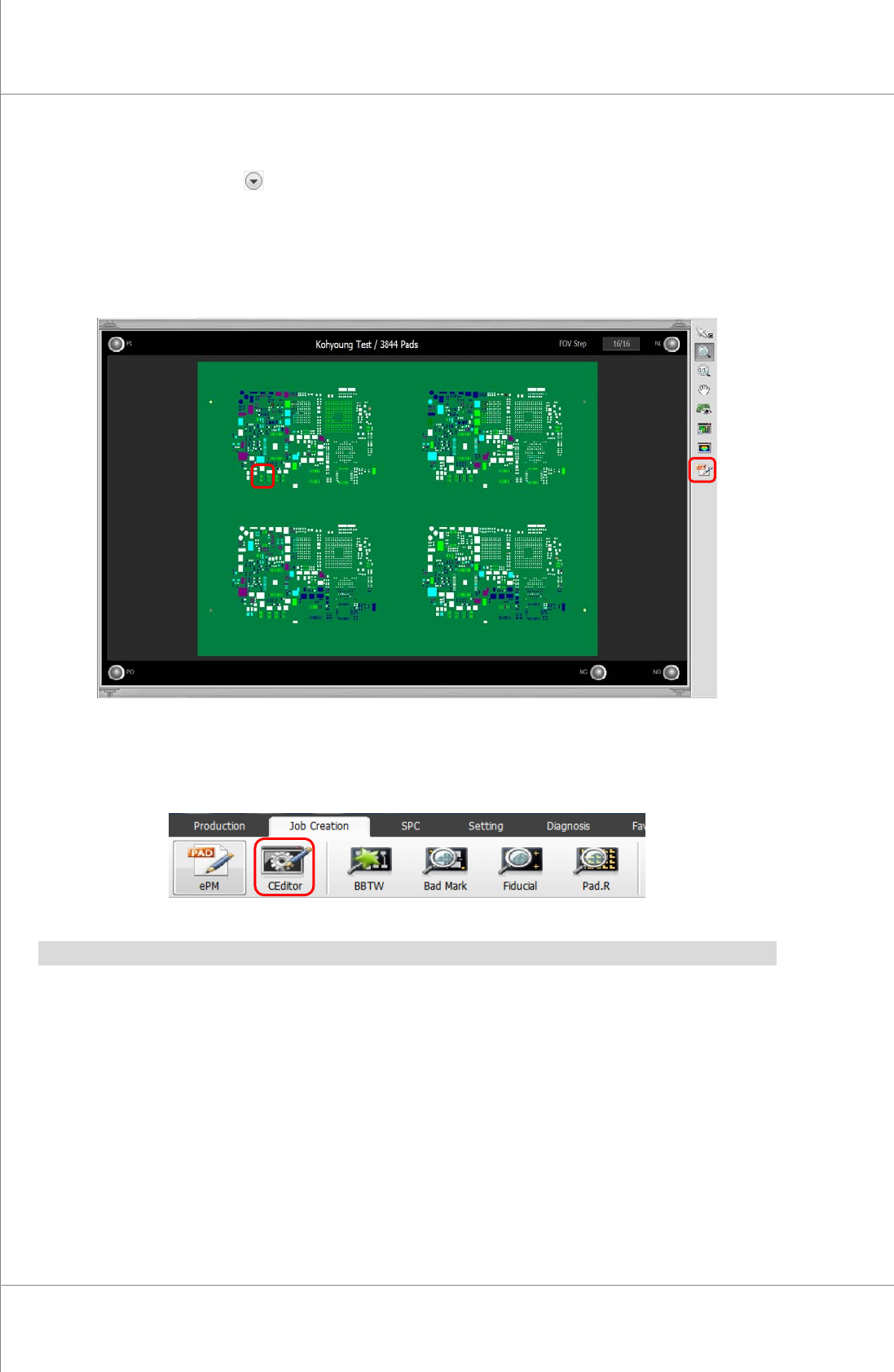

如要确认JOB文件选项，点击
按键。即在下端显示所选JOB文件信息。
4.2.3. 编辑JOB文件
3D Inspector™中可以点击PCB View选项的JOB文件编辑菜单后编辑JOB文件。
3D Inspector™中可以与CEditor™联动编辑JOB文件。
如要编辑JOB文件，在主菜单选择File后点击CEditor菜单运行CEditor™。
Note：编辑JOB文件所需的详细信息见Chaopr3。
