72 | Chapter 4. 3D Inspector 3D Sold er Paste Inspect ion Sy stem K OH Y OUNG T ECHNOLOG Y I NC . 6. 点击 <No > 即完成 Multi Vendo r Teaching 。之后点击 < Finish> 按键 。 Note :如有还需 teaching 的 vend or ,上述工作从顺序 4 开始重新 进行。

Programmer’s Manual | 71
4. 完成 Teaching 后,弹出下面对话框。
5. 在上述对话框点击<Yes>,返回 Multi Vendor Teaching 向导的‘Select teaching area’阶段。

72 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
6. 点击<No>即完成 Multi Vendor Teaching。之后点击<Finish>按键。
Note:如有还需teaching的vendor,上述工作从顺序4开始重新进行。

Programmer’s Manual | 73

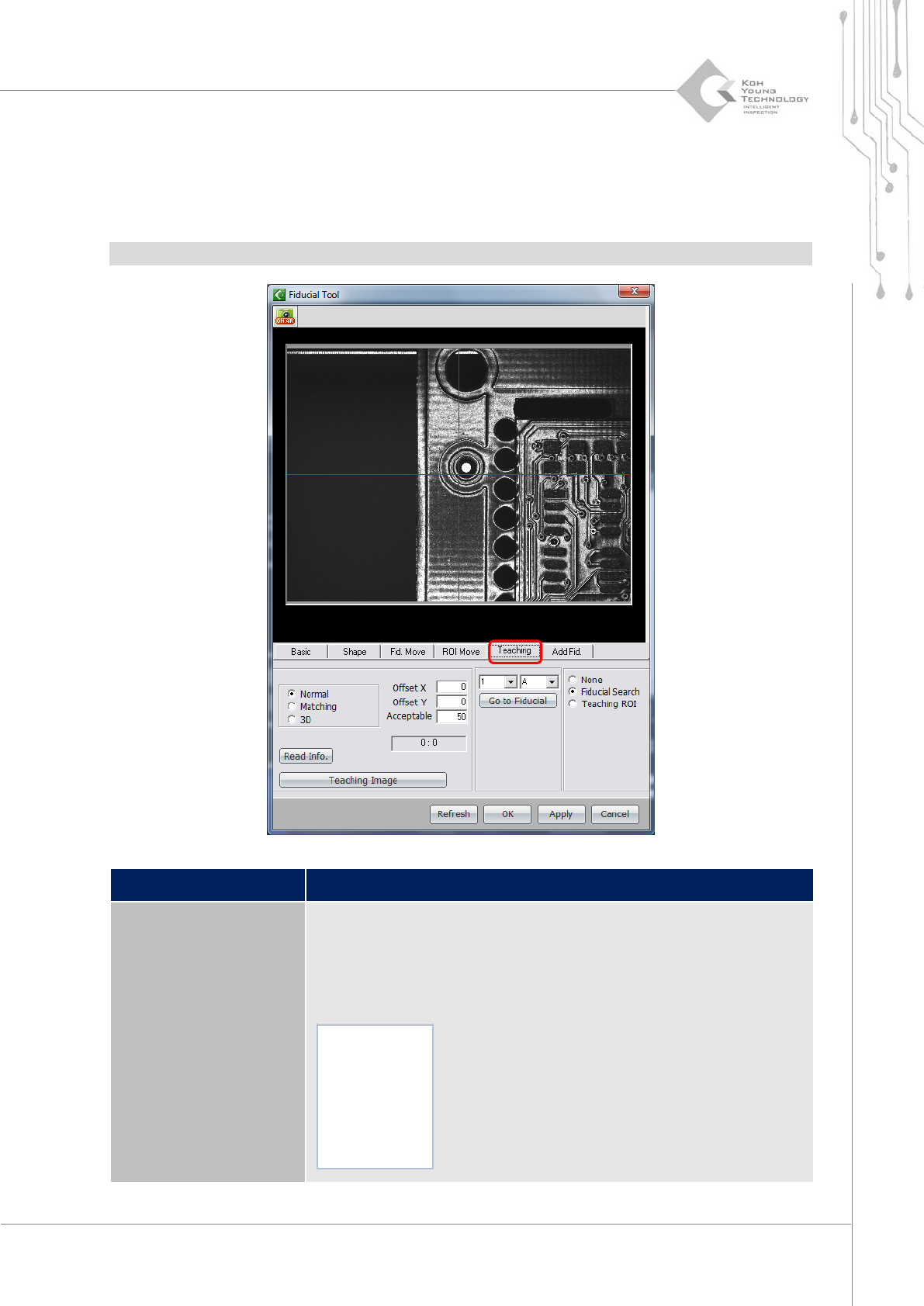

4.3.3. FIDUCIAL TEACHING
Fiducial tool的teaching是在相关PCB的fiducial之Pad为特殊形状导致无法自动识别时进行的工
作。
Note:关于Fiducial增加及移动等见3.1.2. JOB Creation的Fiducial部分。
Category Description
Fiducial shape
selection
选择Fiducial Pad形态
- Normal:普通圆形
- Matching:特殊图形
- 3D:进行3D检测检出fiducial形态
3 의 예시
