8 | Chapter 4. 3D Inspecto r 3D Sold er Paste Inspect ion Sy stem K OH Y OUNG T ECHNOLOG Y I NC . 3. 3D I NSPECTOR ™ 画面结构 本章主要讲述 3D Inspecto r™ 画面结构 。 3D Inspect or™ 画面 由下列 5 种组成。 主菜单（①） 子菜单（②） 主界面（⑤） 检测工具栏（⑦ ） …
Programmer’s Manual | 7
2. 3D INSPECTOR™的两种模式
本章主要讲述3D Inspector™模式。3D Inspector™根据SPI设备分有如下两种模式。
Single Lane：single lane的SPI设备时使用的模式
Dual Lane：dual lane인 SPI设备时使用的模式
两种模式大部分类似，但在下列画面时有所不同。
进行PCB检测时的主界面
出现PCB检测结果时的主界面

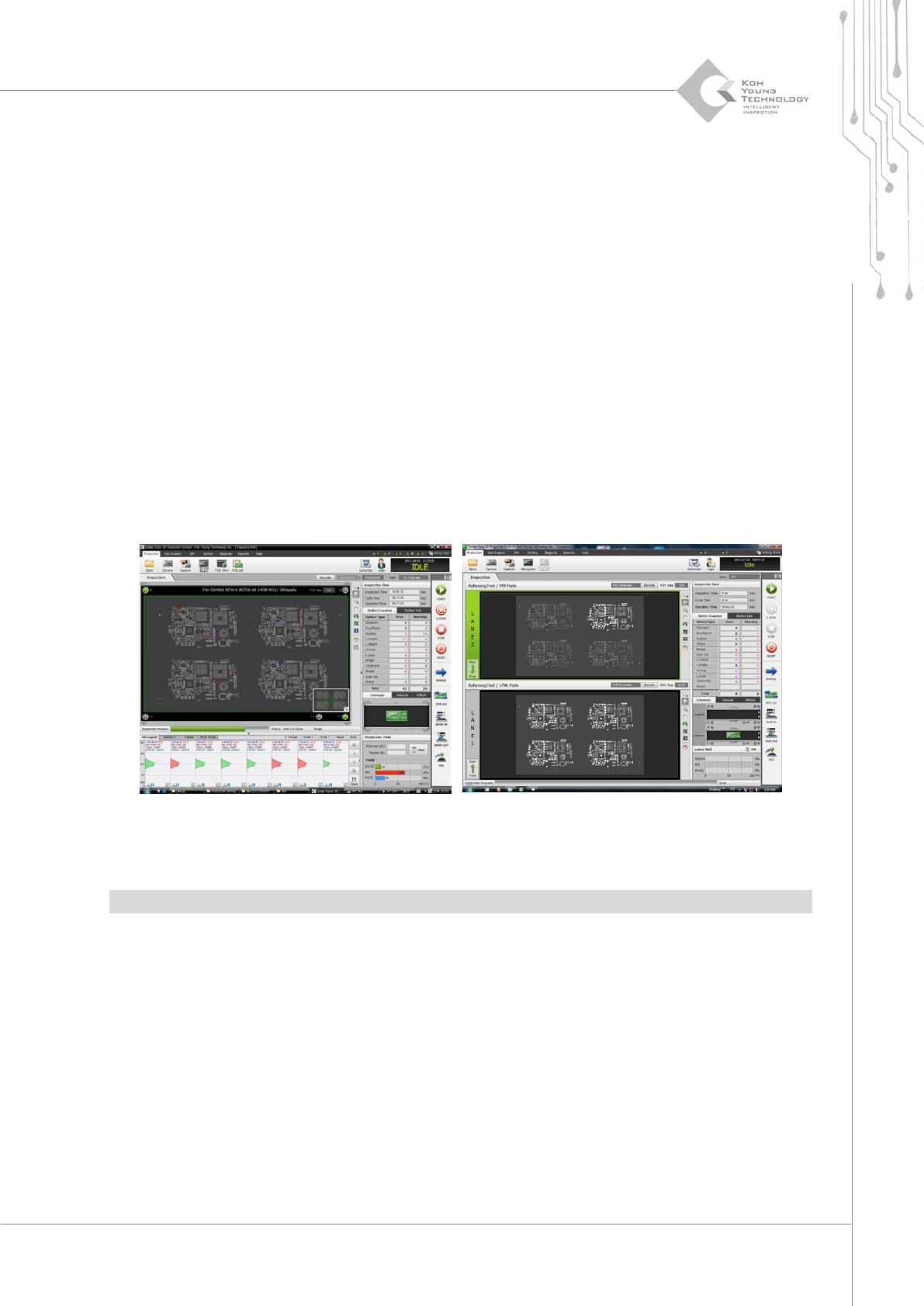

下图是关于3D Inspector™两种模式的主界面。
Figure 2-1. Single Lane模式和Dual Lane模式的差异
Note：本手册讲述内容以Single Lane模式为基准。
Single Lane Dual Lane
8 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
3. 3D INSPECTOR™画面结构
本章主要讲述3D Inspector™画面结构。3D Inspector™画面由下列5种组成。
主菜单（①）
子菜单（②）
主界面（⑤）
检测工具栏（⑦）
查询窗口（用户、设备状态、进行状态_③、④、⑥、⑧、⑨）

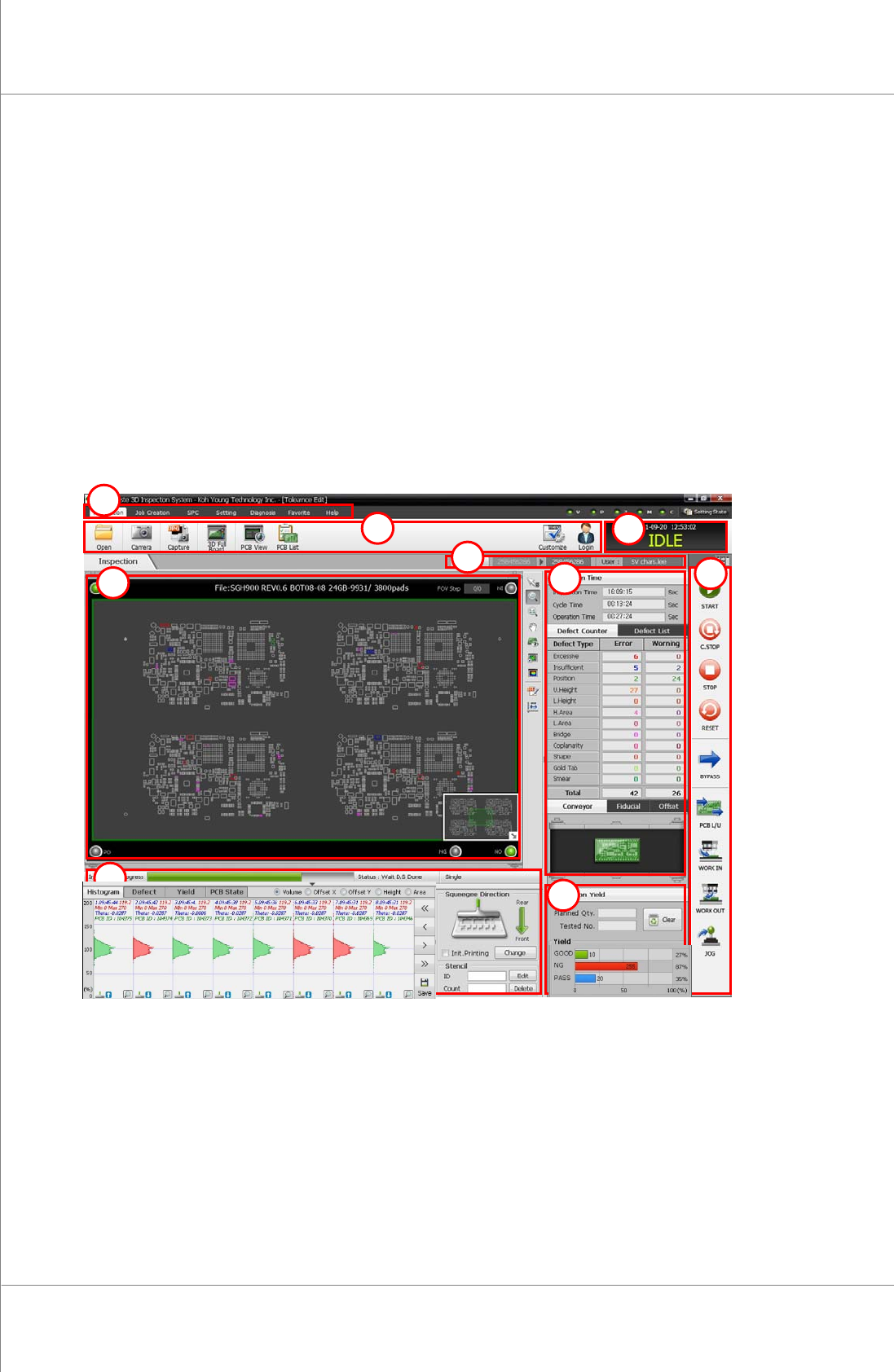

Figure 3-1. 3D Inspector™的画面结构
1
2
3
4
5
6
7
8
9
Programmer’s Manual | 9
3.1. 主菜单
主菜单罗列了3D Inspector™
提供的所有功能，位于3D Inspector™画面上端。3D Inspector™ 主
菜单如下图所示大体上由6种组成。
Production
Job Creation
SPC
Setting
Diagnosis
Favorite
Help

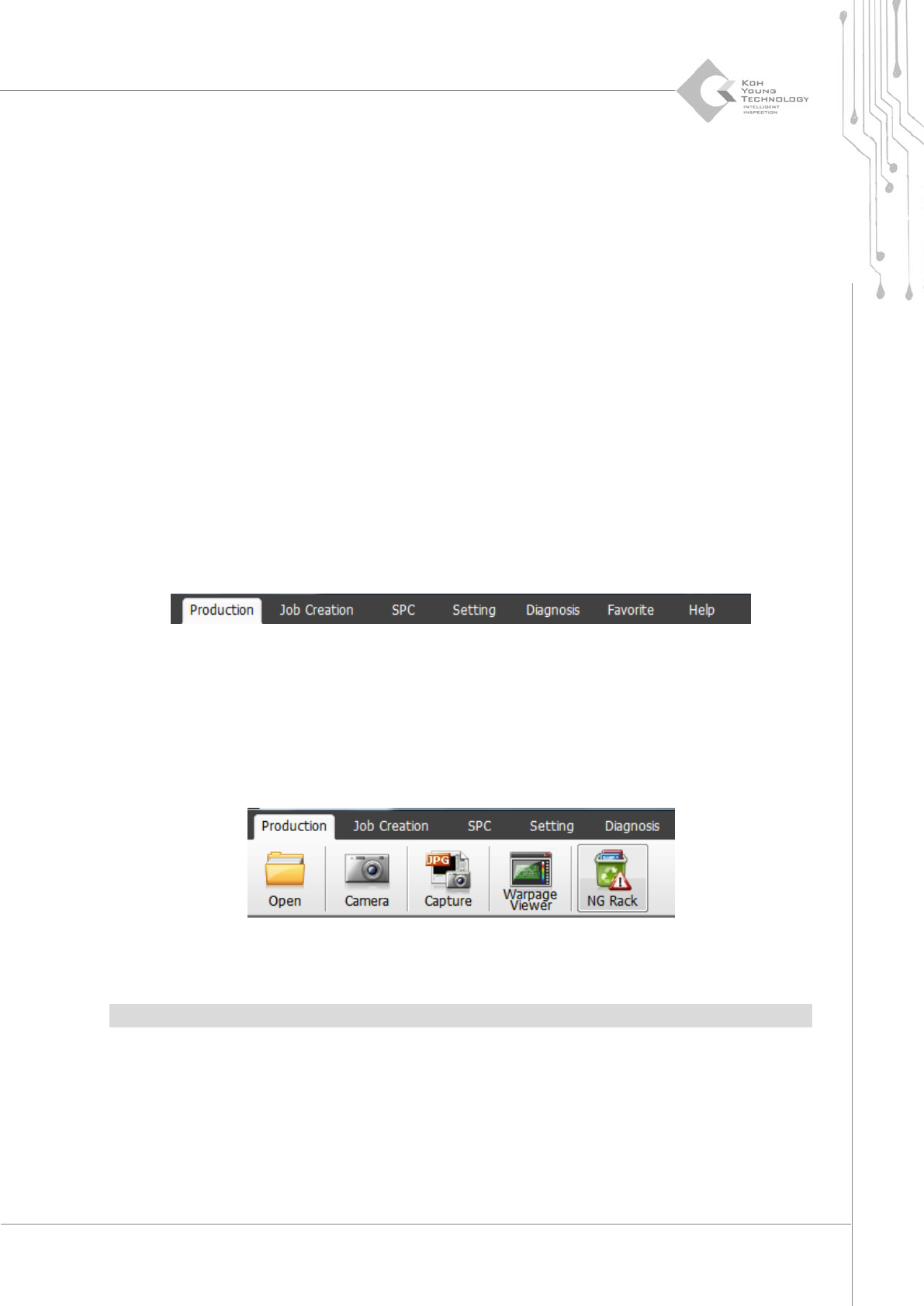

Figure 3-2. 主菜单组成
3.1.1. PRODUCTION
该菜单功能如下。
Open
载入JOB文件
Note：JOB文件载入见4.2.2. 打开JOB文件。
Camera
激活Camera View对话框显示当前正在检测的领域
Capture
捕获当前画面
