16 | Chapter 4. 3D Inspector 3D Sold er Paste Inspect ion Sy stem K OH Y OUNG T ECHNOLOG Y I NC . Teaching T ab Figure 3-7 . Fidu cial T ool 对话框 – Teaching 标签 本标签在相关 PCB 的 fi ducial 形状很特别导致基本 Tool 无法识别时使用。是可将 F iducial 通…
Programmer’s Manual | 15
ROI Move Tab
Figure 3-6. Fiducial Tool对话框 - ROI Move标签
Category Description
ROI View 显示Fiducial的ROI
Zero Set 初始化F iducial的ROI设置值
Apply 将更改的fiducial之ROI设置值，应用到选择的fiducial
All Apply 将更改的fiducial之ROI设置值，应用到所有fiducial
JOG 按应用长度移动相机时机
本标签在因
fiducial或PCB材质或位置问题导致无法把持fiducial中心时使用。查找Fiducial的点
如果移到非中点的指定领域，可以解决闪烁问题或超出Limit位置所发生的问题等。
16 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
Teaching Tab
Figure 3-7. Fiducial Tool对话框 – Teaching标签
本标签在相关PCB的fiducial形状很特别导致基本Tool无法识别时使用。是可将Fiducial通过2D t
eaching进行识别的功能。
Note：Fiducial Tool对话框的Teaching标签目前不运行。
Programmer’s Manual | 17
Add Fiducial Tab

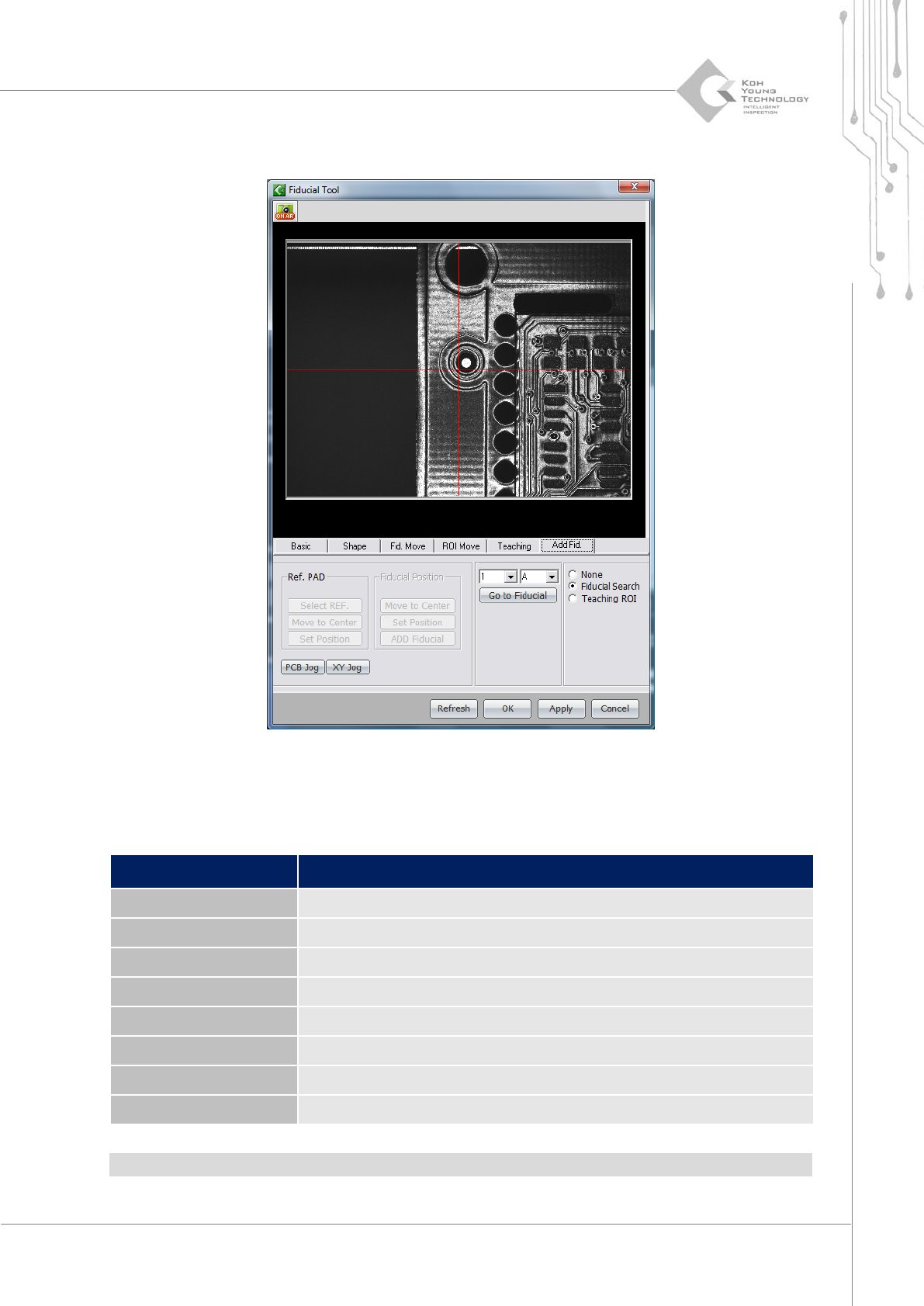

Figure 3-8. Fiducial Tool对话框-Add Fid.标签
Fiducial can be added in this tab. When there is no fiducial information in the JOB
file，the temporary fiducial can be assigned in this tab.
Category Description
Select REF. 选择Reference Pad
Move to Center Reference Pad移到画面中心
Set Position 指定Reference Pad位置
Move to Center 光标移到画面中心
Set Position 指定光标位置
ADD Fiducial 增加Fiducial
PCB Jog 移动PCB
XY Jog 移动画面
Note： 有关Teaching过程的详细说明见4.3. Teaching。
