66 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
如要确认JOB文件选项，点击
按键。即在下端显示所选JOB文件信息。
4.2.3. 编辑JOB文件
3D Inspector™中可以点击PCB View选项的JOB文件编辑菜单后编辑JOB文件。
3D Inspector™中可以与CEditor™联动编辑JOB文件。
如要编辑JOB文件，在主菜单选择File后点击CEditor菜单运行CEditor™。
Note：编辑JOB文件所需的详细信息见Chaopr3。
Programmer’s Manual | 67
4.3. Teaching
This section describes teaching，本节中讲述teaching工作。
Teaching是输入检测相关基准值或默认设置值的工作。在完成Teaching以前需要对teaching有个
准确理解。这里包含的具体工作如下。
Bare Board teaching
Multi Vendor teaching
Bad Mark teaching
Fiducial teaching
Note：T该工作应由Supervisor完成。
Note：Teaching并非必须的3D Inspector™完成步骤，是为检测准确度的协调共管之一。如果是当前设
备对相关PCB已经优化，立即进行下面完成步骤之输入检测条件步骤。
4.3.1. BARE BOARD TEACHING
Bare Board teaching是预先检测没有印刷锡膏的空PCB（Bare Board）并求得相关高度后，以此
为基准仅导出实际检测时锡膏高度的功能。
Bare Board Teaching向导用以更方便使用该功能的工具。如要使用该功能需按下列顺序操作。
1. 将 Bare Boared 位于 Work Conveyor。
2. 点击 Job Creation 菜单的<BBTW>按键。即弹出 Bare Board Teaching 对话框。
68 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.

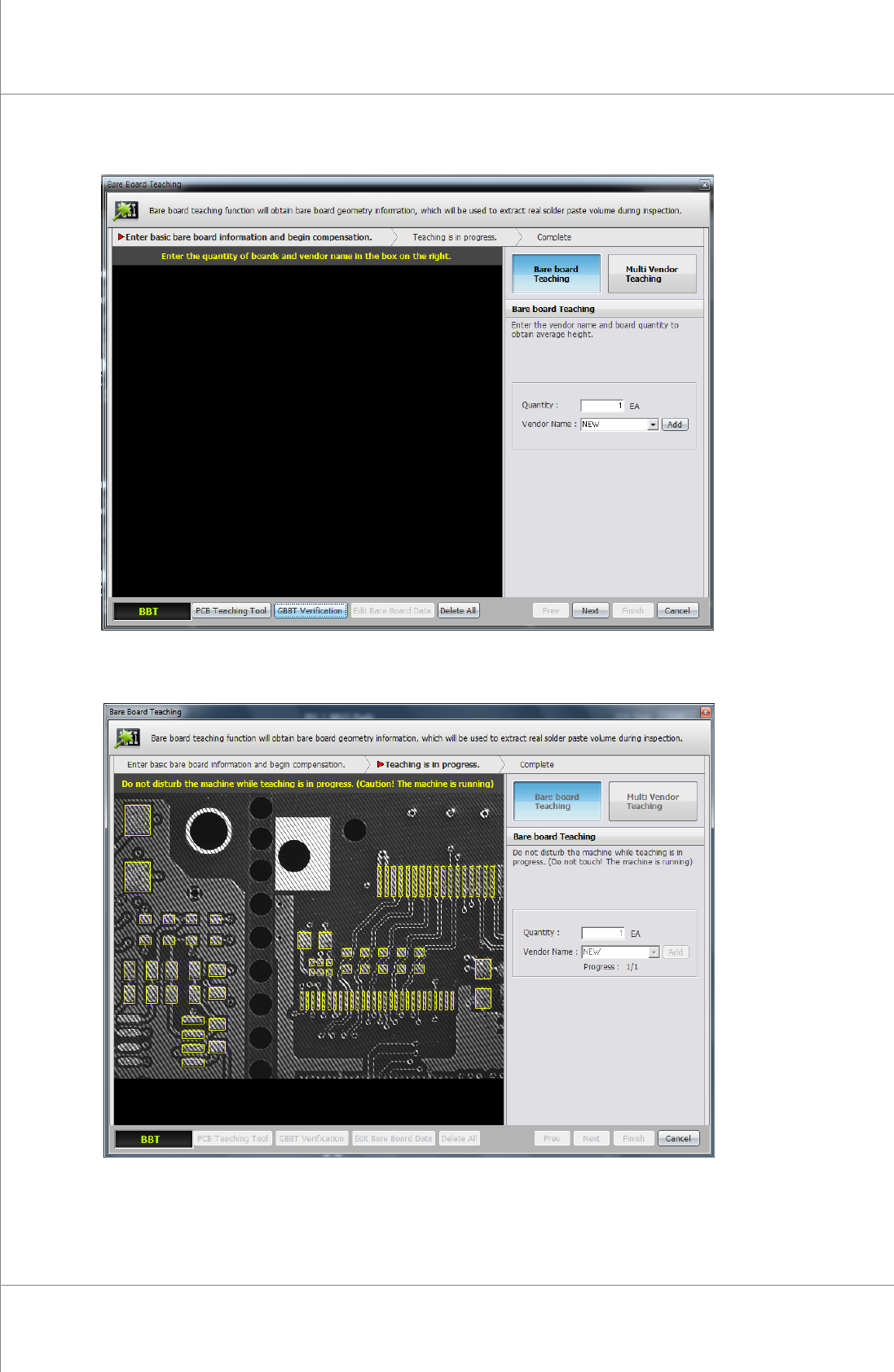

3. 在 Bare Board Teaching 对话框点击<Bare Board Teaching>按键后，点击<Next>按键。
4. 输入板的数量和 Vender name 后点击<Next>按键。
5. 点击<Next>按键后开始 Bare Board Teaching。
