40 | Chapter 4. 3D Inspector 3D Sold er Paste Inspect ion Sy stem K OH Y OUNG T ECHNOLOG Y I NC . 本节中讲述 Gray Info 标签 项目。 N oise Leve l 设置按噪音处理的亮度 基准。 Bright Pad ：相对设置值更亮部分按噪音 处理 Dark Ho le ：相对设置值更暗部分按 噪音 处理 Visible…
Programmer’s Manual | 39
项目 说明
X [um]：设置Pad的X方向应用限制值
Y [um]：设置Pad的Y方向应用限制值
- PBBT（Pattern Bare Board Teaching）：Pad周围的Pattern高度高于Pad
领域的形状板或即是HALS板又是Fine Pitch QFP情况下使用
Pattern Max[um]：设置Pattern的最高高度
- GBBT（Geometry Bare Board Teaching）：保存ROI内的Bare Board形状
（Geometry）信息，在检测时考虑该形状准确求得体积的方法

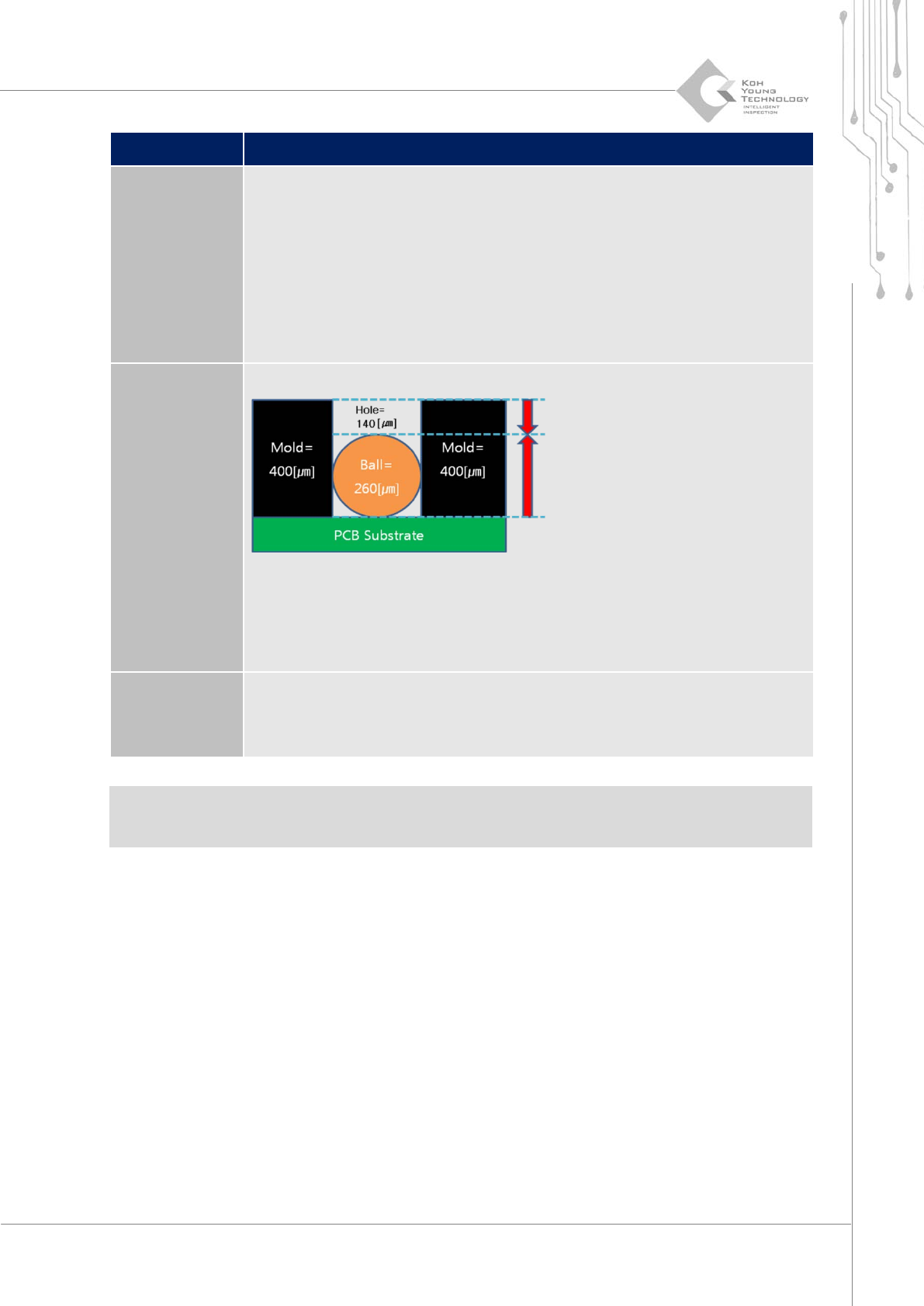

Hole Ball
Inspect
Ball周边的Mold作为基准求得Ball高度
Hole Ball：Hole的高度作为基准测量ball深度
- Mold Height[um]：以Mold基准（400[㎛]）测量ball的top为止的距离
Ex） 输入Mold的高度400[㎛]
Mold为基准的Hole高度140[㎛]
Local Fiducial
Inspection
利用Component周边Local Fiducial测量时选择Enable：指定位于重复的板的
Local Fiducial数量
但，在使用该功能以前，首先利用CEditor™需在JOB文件中指定Local Fiducial
Note：该参数需事先做好充分分析后再修改。
Note：不得随意更改该参数的初始设置值。

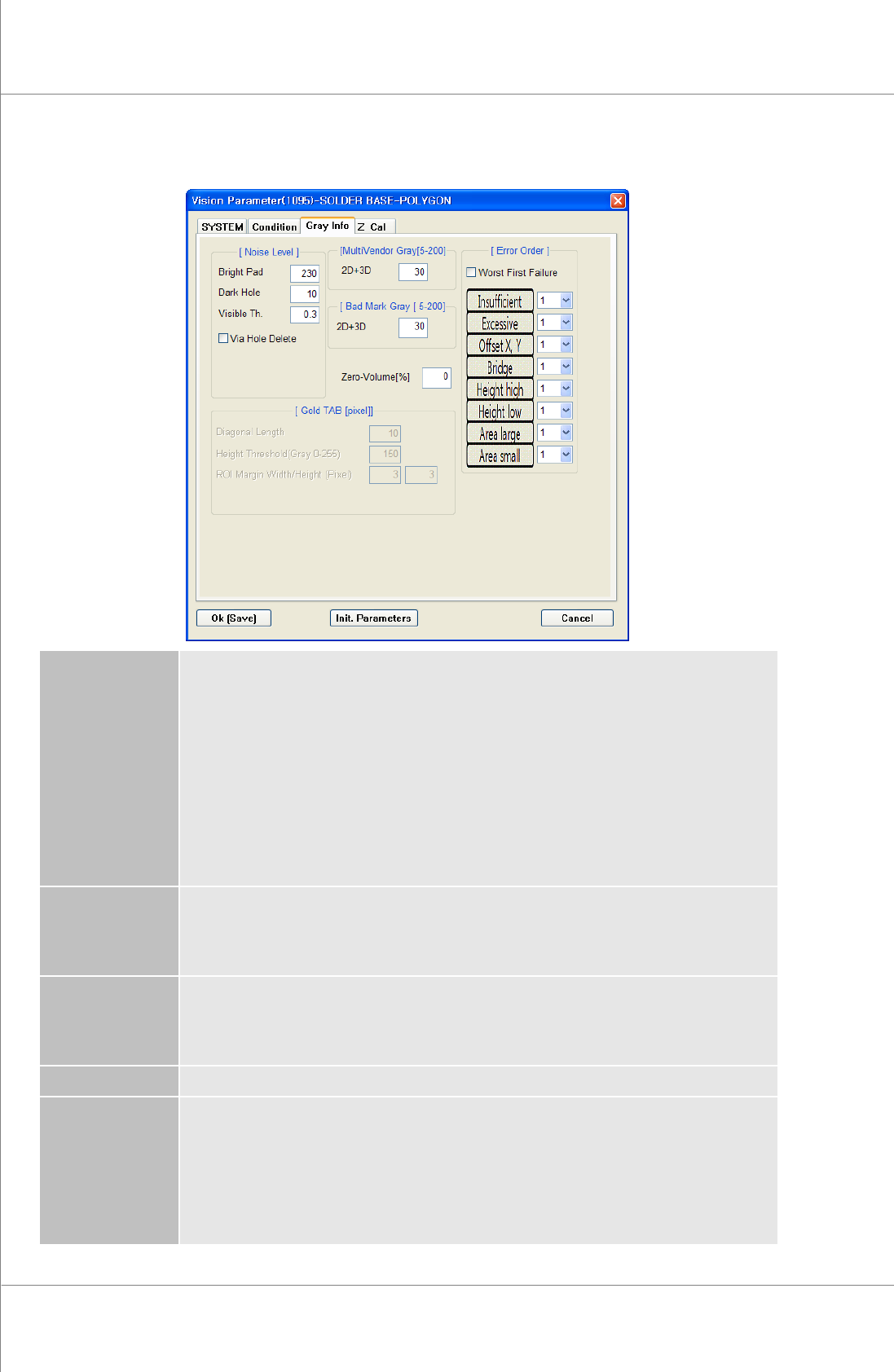

Gray Info 标签
40 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
本节中讲述Gray Info标签项目。
Noise Level
设置按噪音处理的亮度基准。
Bright Pad：相对设置值更亮部分按噪音处理
Dark Hole：相对设置值更暗部分按噪音处理
Visible Th.：Visibility值比设置值更小部分按噪音处理
Via Hole Delete：如果判断为Via hole，相关部分高度按0处理
如果比Via Hole Gray更暗、比max.Size[mm]更小时按Via Hole处理
- Via Hole Gray – 如果比设置的值更暗，高度按0处理
- Hole Dia. [mm] –如果比设置的值更小，高度按0处理
Multi Vendor
Gray（5-200）
进行Multi-vendor检测时，为了Vendor增加时予以区别而使用
2D+3D：设置的领域中检测的图像Gray值如果差异在设置值以下，则按相同Ve
ndor判断
Bad Mark Gray
（5-200）
进行Bad Mark检测时，如果是检出Bad Mark的板，则忽略检测结果。
2D+3D：在设置的领域中检测的图像Gray值，如果其差异在设置值以上，则判
断为Bad Mark
Zero-Volume [%] 检测的体积在设置值以下，则体积标识为0。
Error Order
如果要应用该选项。需选择Worst First Failure。
该选项可以决定完成Board检测后显示Defect view的顺序 。 用户 将
Insufficient、Excessive等项目从1~8调整优先顺序。1时优先顺序最高
例如用户关注Excessive，则在Excessive右侧列表框优先顺序定为1后再检测板，
Programmer’s Manual | 41
则在显示结果的Defect view中最先显示Excessive Error。
如果赋予相同的优先顺序，则Error程度更大的项目拥有优先顺序。
Worst First Failure：针对不良锡膏给定优先顺序，发生重复不良时根据顺
序显示在Defect viewer中。
Gold TAB[pixel] 作为Gold tab检测条件，内容如下。
Diagonal Length
- Gold Tab上存在的异物的辨别对角线长度不良的基准值
- 测量的长度大于设置值时判断为不良
Height Threshold（Gray 0~255）
- 限于Gold Tab上存在的异物亮度小于设置值，进行不良判定。
ROI Margin Width/Height（Pixel）
- 从JOB到设置的检测领域内，设置实际执行检测的领域
Dirt Width/Height（Pixel）
- 测量的异物横向、纵向长度大于设置值，则判断为不良
Note：该参数需事先进行充足分析后再修改。
Note：不得随意更改该参数的初始设置值。
Note：上述项目中Gold TAB[pixel]不适用于Vision版本1068以下。如需使用该功能，在CEditor™中将
Pad Type设置为Gold Tap，在GUI Basic Setup的Kohyoung标签中激活Goldtab capture设置。
Note：不良类型的具体内容见Chapter 1。
Z_Cal 标签
