3. 3D INSPECTOR™画面结构
本章主要讲述3D Inspector™画面结构。3D Inspector™画面由下列5种组成。
主菜单（①）
子菜单（②）
主界面（⑤）
检测工具栏（⑦）
查询窗口（用户、设备状态、进行状态_③、④、⑥、⑧、⑨）
Figure 3-1. 3D Inspector™的画面结构
1
2
3
4
5
6
7
8
9
Programmer’s Manual | 9
3.1. 主菜单
主菜单罗列了3D Inspector™
提供的所有功能，位于3D Inspector™画面上端。3D Inspector™ 主
菜单如下图所示大体上由6种组成。
Production
Job Creation
SPC
Setting
Diagnosis
Favorite
Help
Figure 3-2. 主菜单组成
3.1.1. PRODUCTION
该菜单功能如下。
Open
载入JOB文件
Note：JOB文件载入见4.2.2. 打开JOB文件。
Camera
激活Camera View对话框显示当前正在检测的领域
Capture
捕获当前画面
10 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
Warpage Viewer
激活3D Warpage Viewer对话框
NG Rack

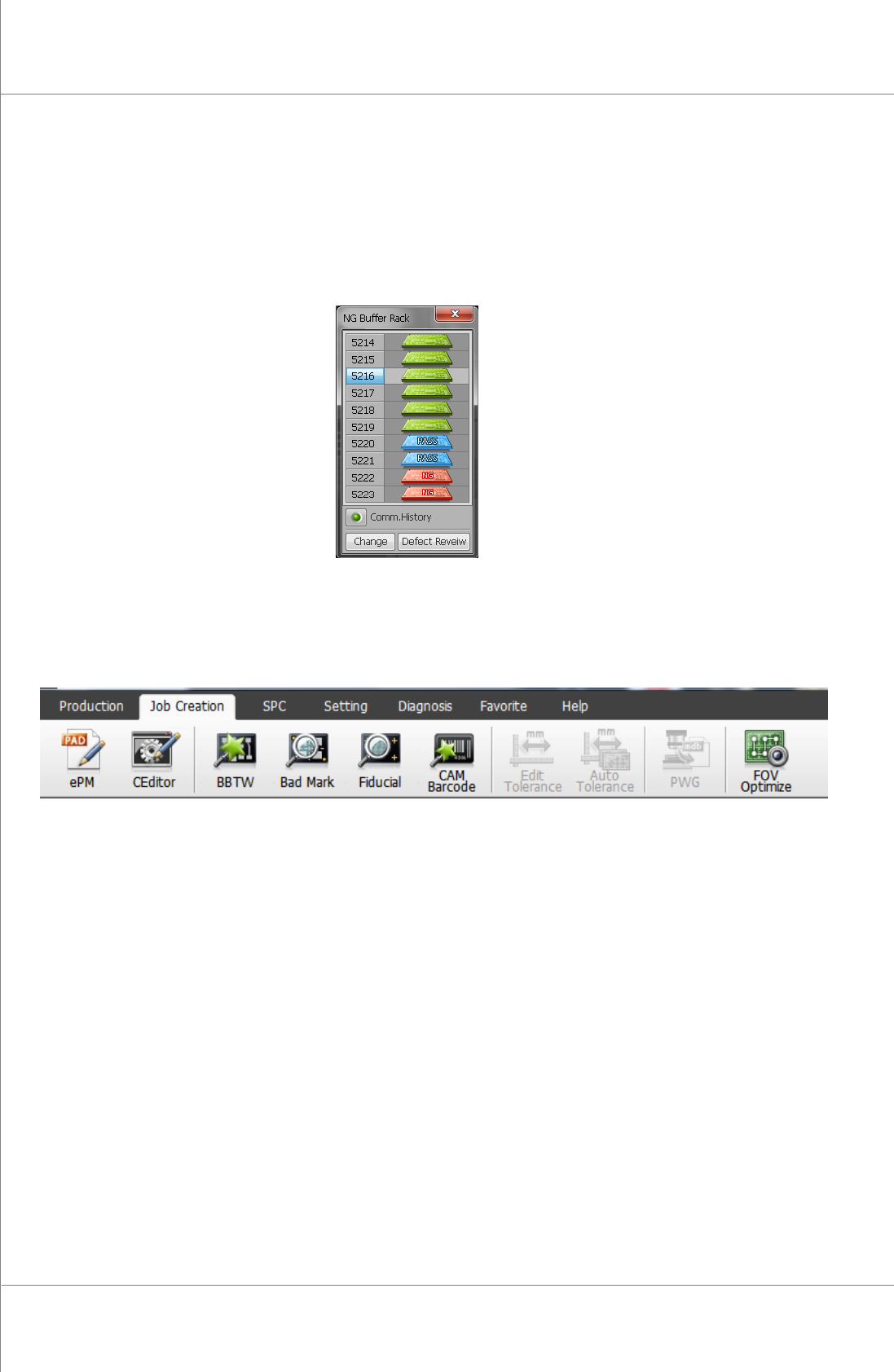

激活NG Buffer Rack对话框
3.1.2. JOB CREATION
该菜单功能如下。
ePM
为编辑PAD文件运行ePM-SPI™
CEditor
为编辑JOB文件运行CEditor™
BBTW
激活Bard Board Teaching向导对话框，分析检测对象PCB特性
Bad Mark
激活Bad Mark Teaching向导对话框，设置Bad Mark位置
Fiducial
激活Fiducial Teaching工具对话框，设置Fiducial
