52 | Chapter 4. 3D Inspector
3D Solder Paste Inspection System
KOH YOUNG TECHNOLOGY INC.
3.5. 不良信息（Defect View）
检测结束后，不良信息标签显示在主界面上，以3D image显示PCB印刷的锡膏状态。
不良目录（①）
Pad ID（②）
结果信息（③）
条件信息（④）
不良图像及结果（⑤）
说明（⑥）

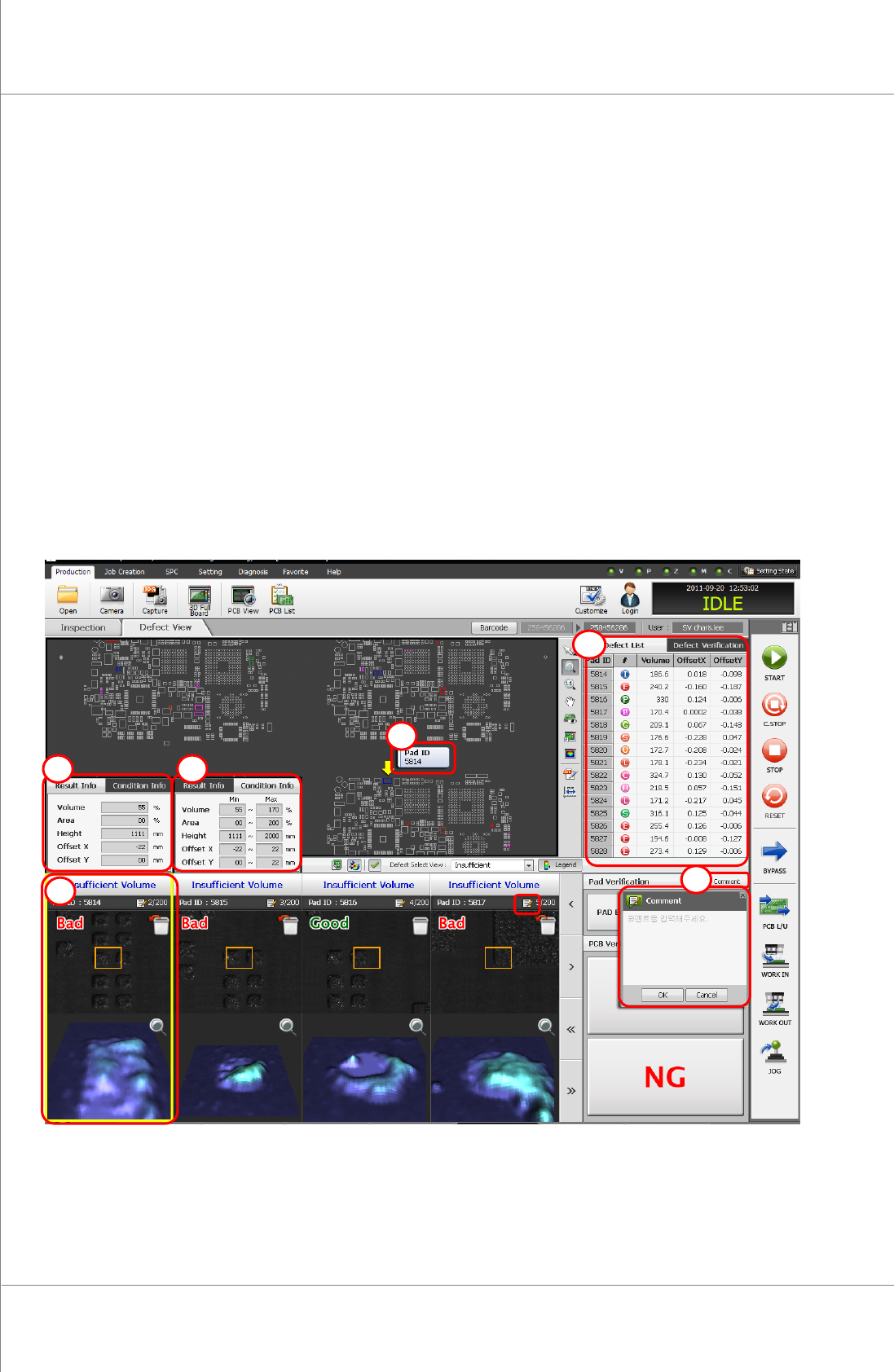

Figure 3-21. Inspection Result Dialog Box
3
5
1
2
4
6
Programmer’s Manual | 53
关于上图各领域见下表。
项目 说明
不良目录（①） 在该清单中选择Pad，PCB view移到该位置
Pad ID（②） 显示Pad位置及Pad ID
结果信息（③） 显示检测结果
条件信息（④） 显示检测条件
不良图像及
结果（⑤）
在PCB View显示所选组件图像及结果
双击不良目录可以查看该Pad
说明（⑥） 输入对所选Pad的Comment
3.5.1. 查看不良图像及PAD
不良图像目录及Pad确认对话框位于主界面下端。

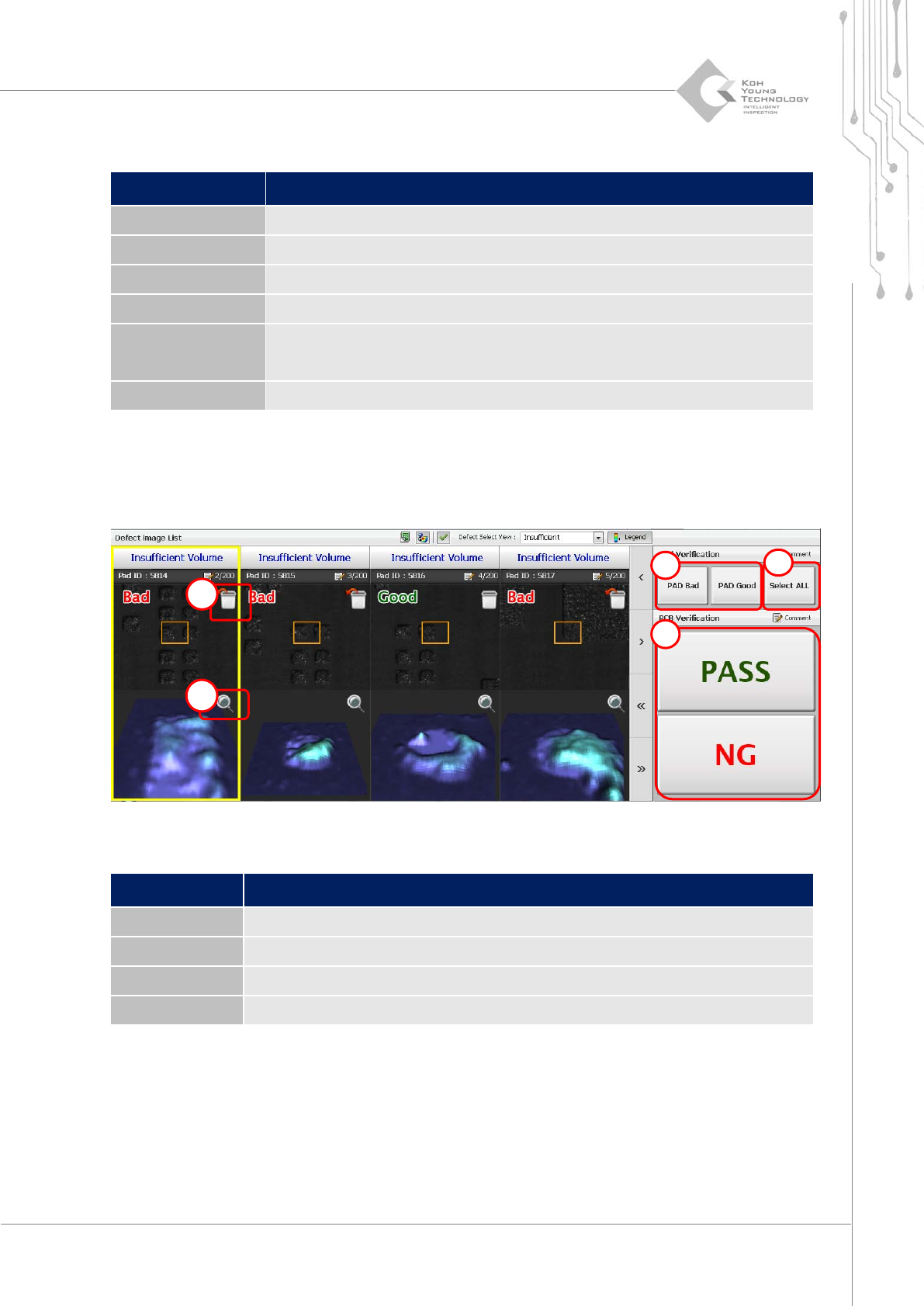

有关上图各领域见下表。
项目 说明
① 针对所选Pad设置Bad或Good
② 可同时选择4个不良图像目录
③ 移到详细信息（Detail View）画面
④ 针对当前PCB选择PASS或NG
1
2
4
1
3
