4.12 基座远程控制 I/O 电路板保险丝
以下显示出在基座内远程控制 I/O 电路板的位置。I/O 电路板上的保险丝烧断时， 检查保险丝
用的 LED 灯灭。请在确认保险丝是否烧断后再进行更换。还有，在更换保险丝时有必要将相
应的远程控制 I/O 电路板上的模组向前方拉出。
为了防止静电，请使用控制电流用电阻内藏式(电阻值在 1MΩ 以上)的防静电腕带。碗带的连
接口（EARTH BONDING POINT）设置在基座的正面以及背面。
备注
)
在序列号
No.798
以前的
4M-2
基座、序列号
No.189
以前的
2M-2
基座上，没有背面的
防静电腕带接口。请使用基座内部的地线
BKT
。
注意
)
在携带静电的状态下继续操作时，有可能使电路板的电子元件破坏。
远程控制 I/O 电路板 1 (模组 1，2 用)
远程控制 I/O 电路板 2 (模组 3，4 用)
警告
)
将几台模组处于半拉出状态时，
被拉出的台数有限制（
4M-2
基座上
M3-2
模组到
2
台为止）。超过限制台数拉出模组时，
机器整体会向前倾斜，有可能造成身体受伤等。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-31
FUJI MACHINE MFG. CO., LTD

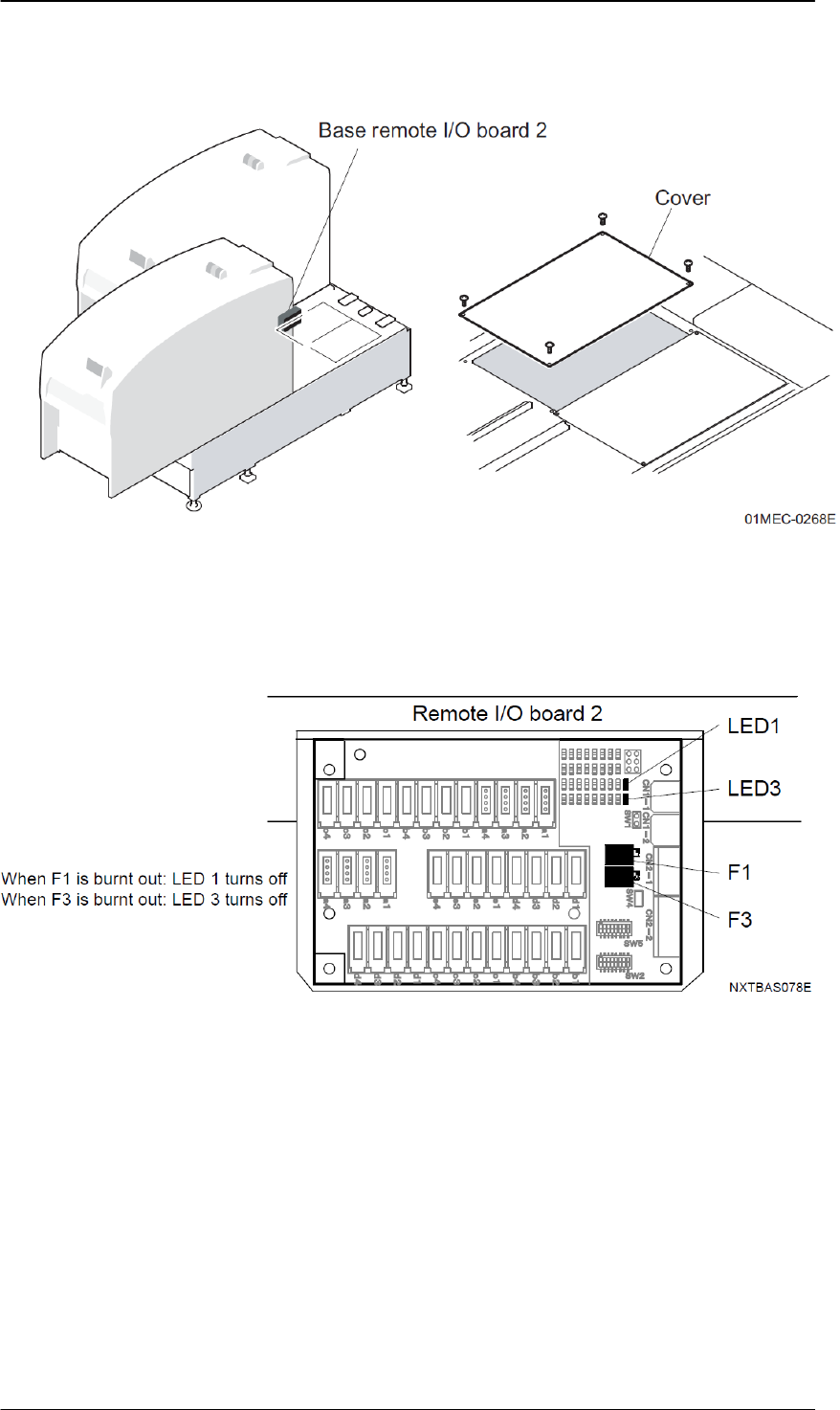

4.12.1 远程控制 I/O 电路板 1 (4M-2 基座)
1. 拆下远程控制 I/O 电路板上方的盖板。
2. 请将防静电腕带戴在手腕上。
3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
注意
)
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
4. 从远程控制 I/O 电路板上拔下保险丝(F1， F3)并更换。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-32
FUJI MACHINE MFG. CO., LTD
4.12.2 远程控制 I/O 电路板 2 (4M-2 基座)
1. 拆下远程控制 I/O 电路板上方的盖板。
2. 请将防静电腕带戴在手腕上。
3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
注意
)
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
4. 从远程控制 I/O 电路板上拔下保险丝(F1， F3)并更换。
