Edition 1.0 N X T I I 用户高级培训手册 FMC-1010-003-0 C 4-67 FUJI MACHINE MFG. CO., LTD 4. 请拆除固定螺栓，拆除盖板。 5. 拆除固定螺栓（ 6 根），拆除泵的顶部 Assy 。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-66
FUJI MACHINE MFG. CO., LTD

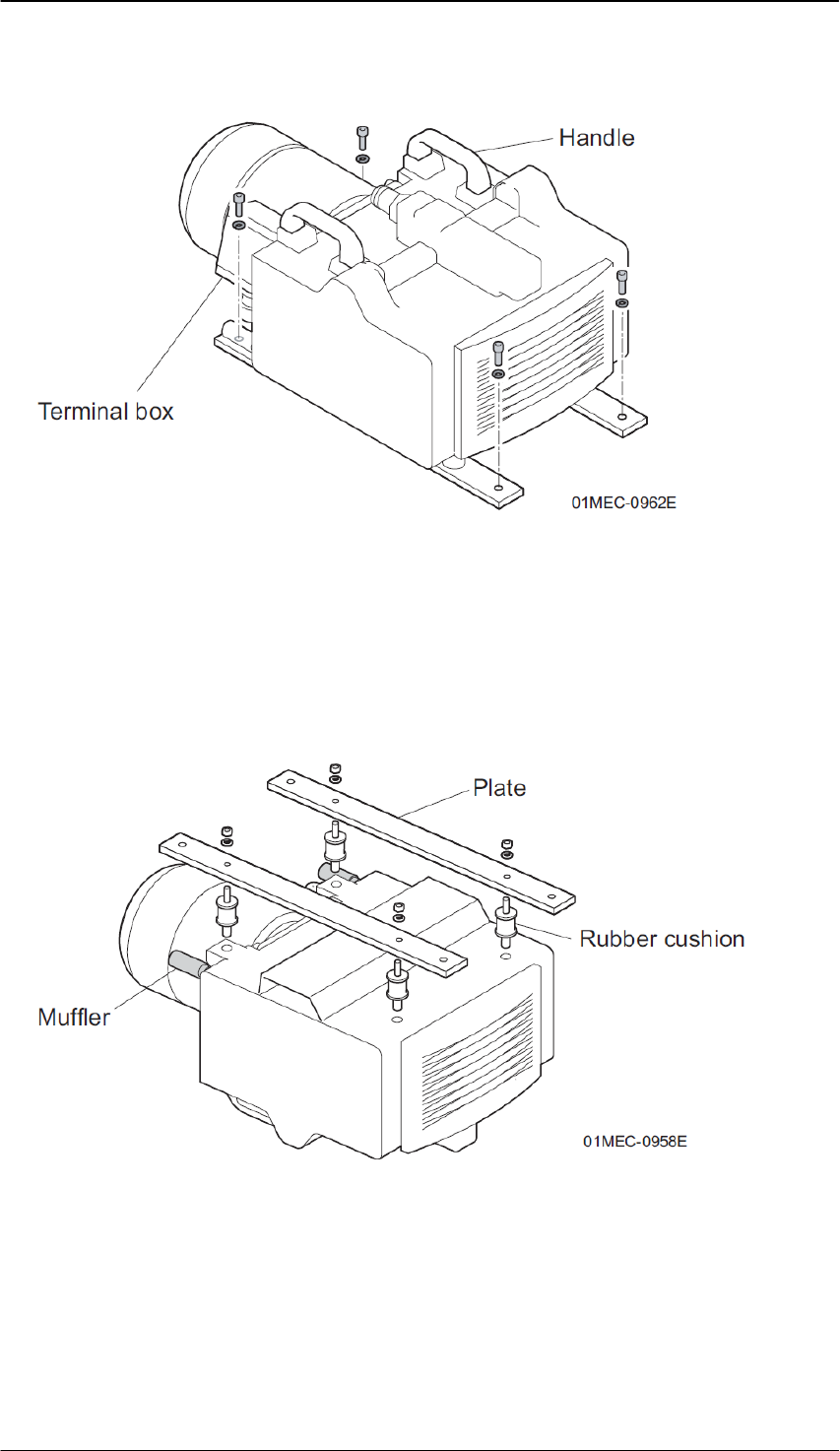

8. 请拆除真空泵的固定螺栓（4 根）。请握住手柄，抬起真空泵从机器中取出。
警告
)
请务必
2
人以上时进行操作，不要在勉强的姿势下抬起真空泵，有可能使腰受伤。
真空泵的分解
警告
)
在进行以下操作时，请带好防尘口罩和手套。存在在空气中浮游着的细微尘屑会与空气
一起进入体内的危险。
1. 将回丝垫在操作台上，把泵的开口部向上放置。
注意
)
泵体很沉重，请注意不要将手指夹入泵体和操作台之间，以免使手指受伤。
2. 请拆除螺母、安装平板和防振橡胶。
3. 请拆除真空泵的消音器（2 个）。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-67
FUJI MACHINE MFG. CO., LTD

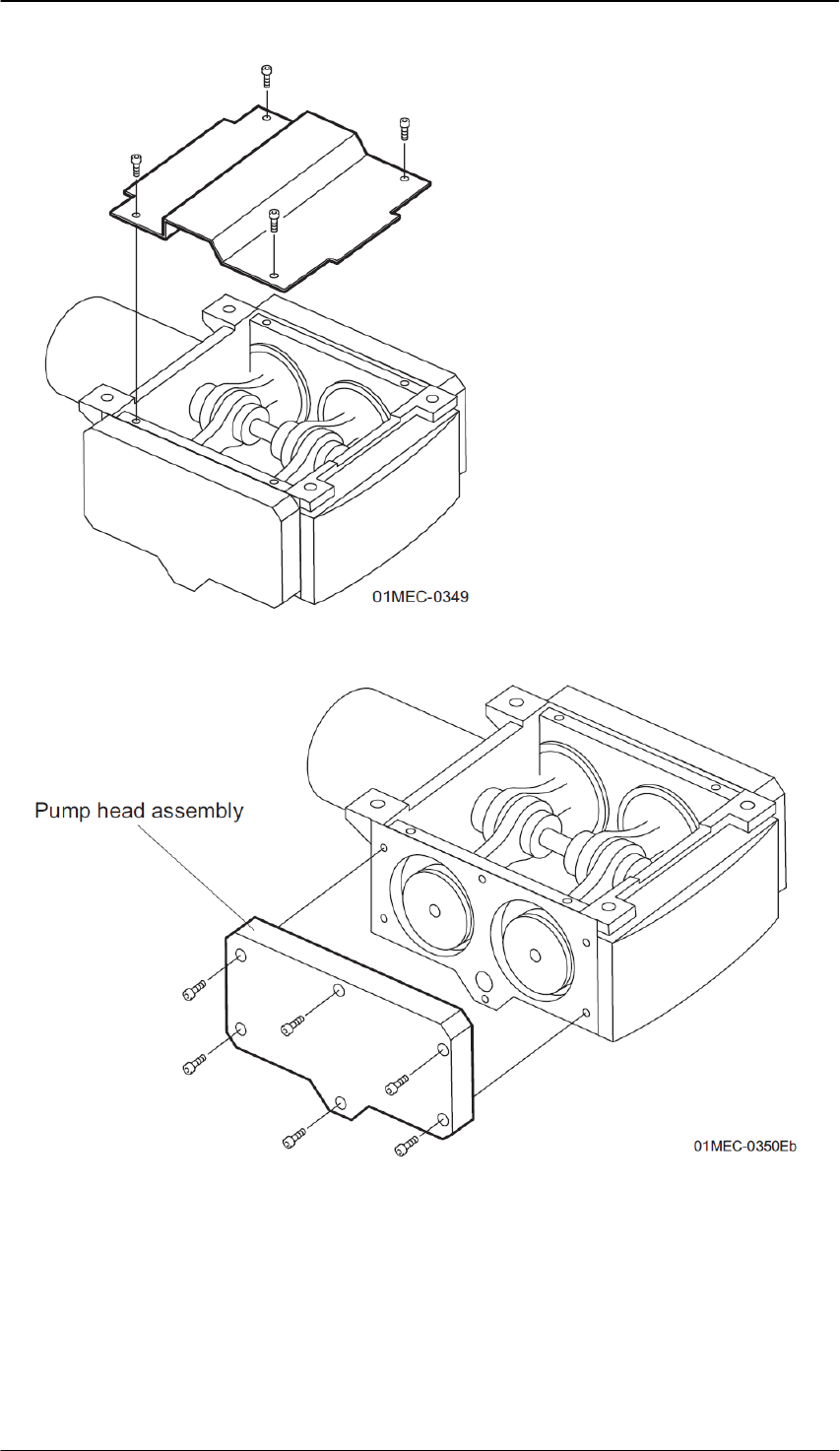

4. 请拆除固定螺栓，拆除盖板。
5. 拆除固定螺栓（6 根），拆除泵的顶部 Assy。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-68
FUJI MACHINE MFG. CO., LTD
6. 拆下固定螺丝（3 根），拆除泵顶部盖板。
7. 拆除密封圈和过滤器（2 个）。
8. 更换头部的排气阀。
a. 使用六角扳手(2.5mm)松开螺丝，拆下阀压板和阀。
b. 请将拆下的阀压板用空气枪清扫。
c. 将新品的阀和拆除的阀压板安装在头部内。注意)请将阀设置在阀压板的下方。
d. 在安装的螺丝上涂敷密封剂 242 后插入到螺丝孔中，用六角扳手临时固定。
