5.1.9 PAM 操作流程
PAM 测定按各个工作头执行。
PAM 测定时，请清除模组的精度校正数据(Auto calibration)，请在执行精度校正的重新测定后
进行 PAM。
对已经进行了 PAM 精度测试的机器进行再确认时，请不要删除相应的工作头的最终修正值文
件即可进行 PAM。只有在贴装精度不是很好的情况下，才删除最终修正值文件执行 PAM。
如果使混合校正测定功能有效后进行生产时，请在混合校正测定功能的设定处于有效状态下
进行 PAM 测定。设定方法的详细内容请参照" 5.2.4 设定方法 "。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-27
FUJI MACHINE MFG. CO., LTD
5.1.10 PAM 测试的设定
在机上 PAM 时，有以下 2 个模式，请选择符合目的的模式。
a. 测定贴装精度后进行初始修正值算出、反映的「PAM 模式」。
b. 仅仅进行贴装精度的确认的「贴装精度确认模式」（V5.11 开始对应）。
备注
)
关于在此说明的附加软件的操作方法，请参考「
NXT
附加软件操作手册」（在线手册）
的「机上
PAM
测定」一项。
PAM 测定模式的设定前的确认
在设定 PAM 测定模式前，请确认以下事项。
a. 在通常模式的状态下，生产 Job 已经传送到机器上。
b. 工作头的吸嘴全部返还到吸嘴置放台上。如果没有返还的话，请用吸嘴置放台更换指令执
行此项。
c. 在支撑板上没有安装支撑销。
d. 附件软件机器设定画面的「机器功能设定」-「电路板搬运设定」的「最大电路板指定」
在通道 1、通道 2 上都设定为「50mm-280mm」。

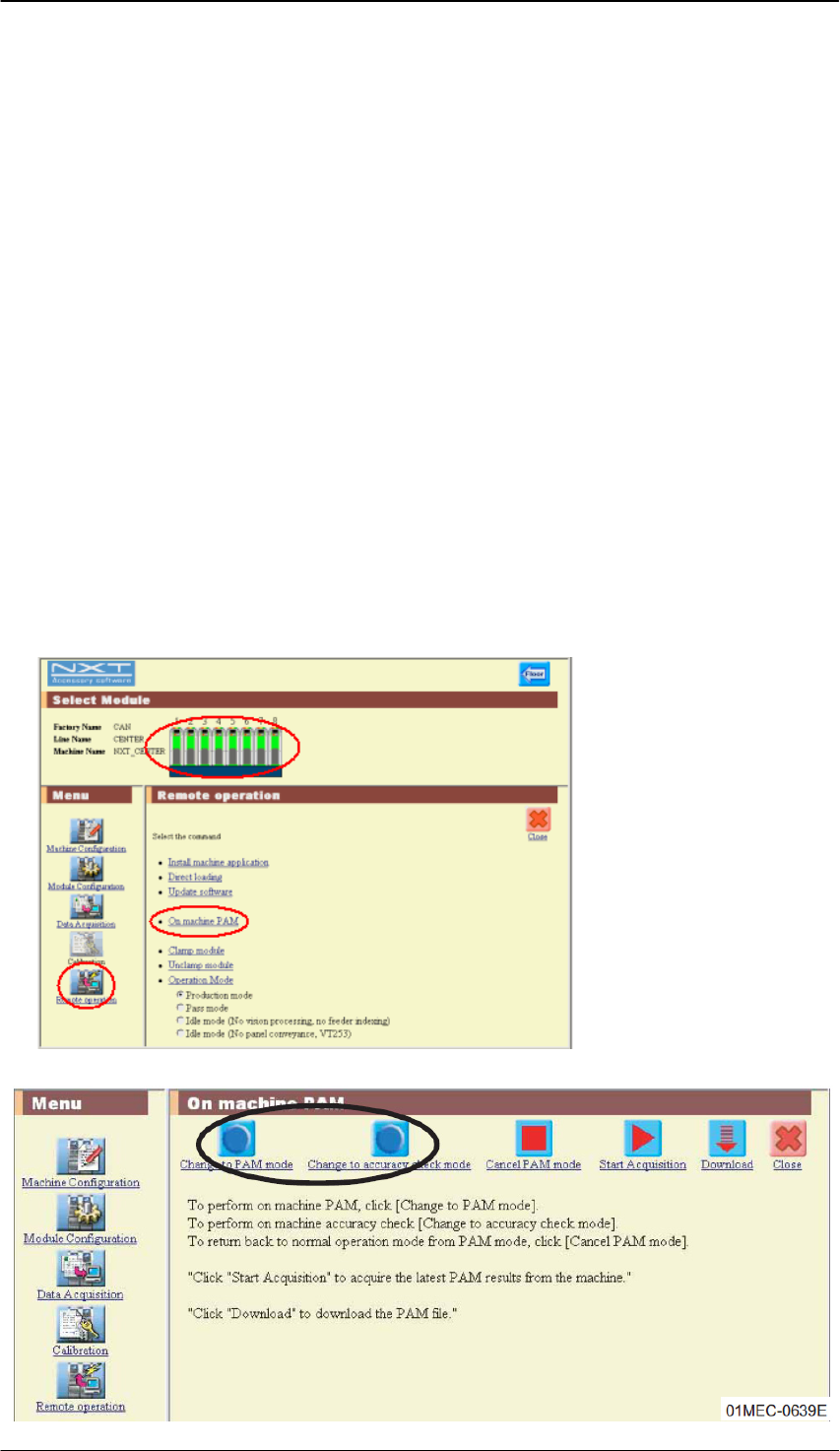

设定方法
1. 在附加软件的机器设定画面上，选择执行 PAM 的模组，单击「Remote operation」。
2. 请选择「On machine PAM」。
3. 请选择「Change to PAM mode」，「Change to accuracy check mode」中的某一个。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-28
FUJI MACHINE MFG. CO., LTD
4. 请选择「开始」，模式设定结束后，所选择的模式的操作画面变为 PAM 模式。
备注
)PAM
模式上等待
Job
画面的背景色变为褐色。
解除 PAM 测定模式时，请选择「远程操作」-「机上 PAM」-「解除 PAM 模式」。选择「开
始」-「返回」时，模组返回通常的运转画面。此外，根据 PAM 测定模式的设定、恢复生产
等，从机器上删除 Job。
5.1.11 测试方法
请按以下步骤进行测定。此外，在支撑板上安装了支撑销的时候，请事前将其除去。
注意
)
在安放支撑销的状态下进行测定时，会与治具干涉。
1. 请从 Fuji Flexa 传输 PAM 用的 Job。「精度确认模式」的时候，在传送的 Job 名前显示
为［CHECK］。
2. 请将供料器用 Job 安装在设定的料站上。
a. 测定 H08、H12(S)、H12HS 或者 V12 贴装头时，请将安装有 1005 白色元件的供料器用
Job 安装到设定的料站上，按下模组前面盖罩的设定按钮。
b. 在单·双搬运轨道搭载机上测定 H01、H02、H04(S)、G04 或者 OF 贴装头时，请安装送
料间距 4mm 的 12mm 宽的空供料器，按下模组前面盖罩的设定按钮。
c. 如果在三搬运轨道搭载机上测定 H01、H02、H04、H04(S)、G04 或者 OF 贴装头时，
请设置在 Job 上设定了料盘供料器 M 类型的料站，按下模组前盖板的设置按键。
d. 测定的模组带有料盘-L/LT/LTC 时，不需要此操作。
3. 请按下在基座上的全部模组的 START 按键。与通常的运转一样，NXT-2 机器以精度校正
为主，与治具板的宽度相吻合，变更搬运轨道的宽度。
备注
)
因为有必要变更在基座的全部模组上的搬运轨道宽度，所以对于全部的模组有必要重
新开始生产。
4. 结束精度校正后，处于电路板等待状态。为了安装准备的治具板，请按下全部模组的
CYCLE STOP 按钮。
备注
)
如果装有基板传送的
SMEMA
按钮开关时，可以在基板等待状态下直接放入基板，使传
送轨道进板侧
(IN)
的传感器检测到基板后按下
SMEMA
按钮后即可完成进板动作。
5. 按下执行 PAM 的模组的 MANUAL 按钮，显示出手动操作指令。
