b. 请将拔出的汽缸用空气枪清扫。
c. 与新品的 O 型圈更换。
d. 请在 O 型圈周围薄薄地涂敷硅质润滑油。
e. 将汽缸对齐螺丝孔插入到泵头部中。
f. 用螺丝刀临时紧固固定螺丝。
g. 用转矩螺丝刀紧固。(4 Nm)
11. 更换密封圈和过滤器（2 个)。
12. 用固定螺丝紧固泵头部盖罩。

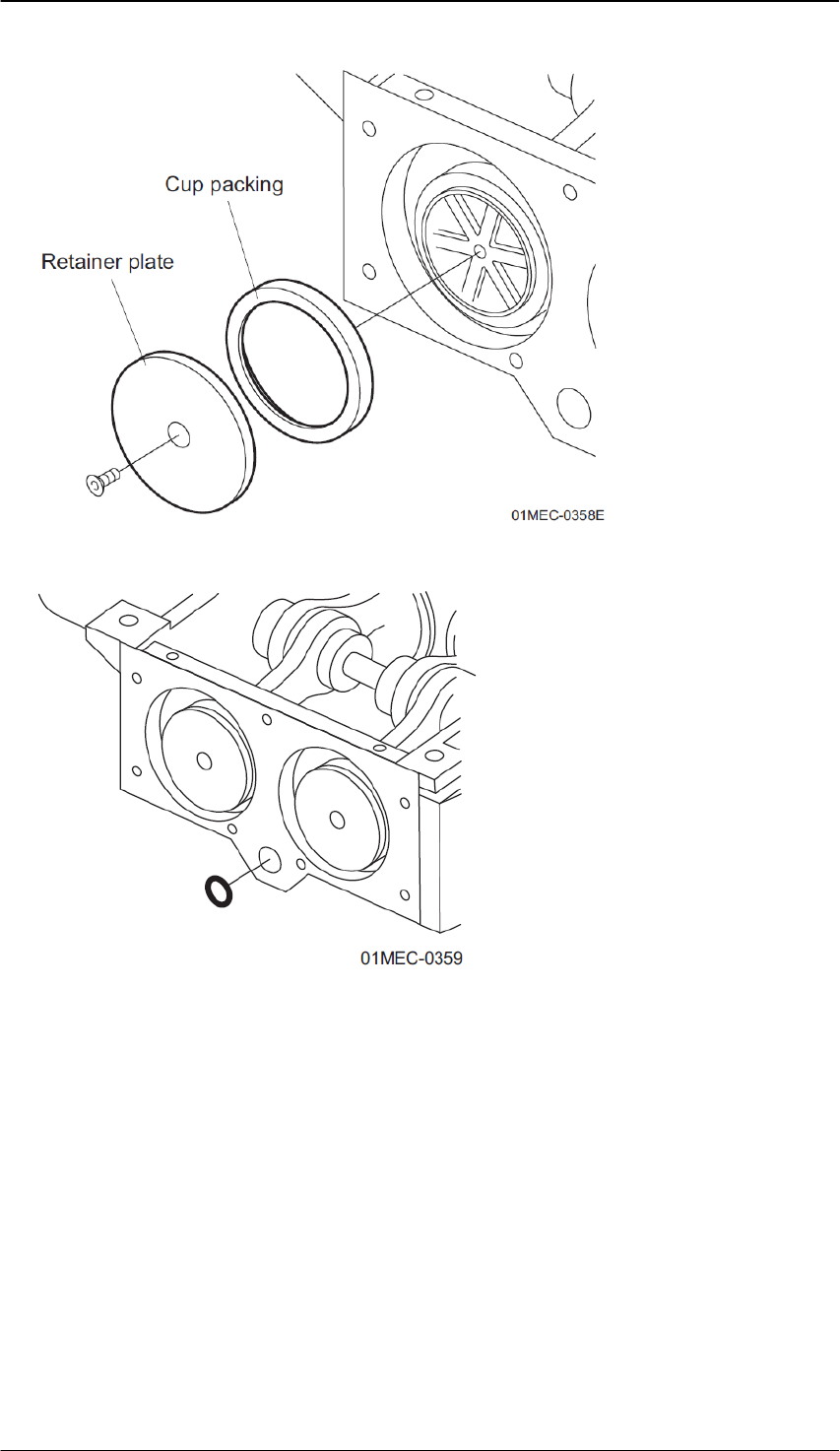

13. 更换盖垫。
a. 使用六角扳手(5 mm)松开螺丝，取下压板和盖垫。
b. 请将拆下的压板用空气枪清扫。
c. 将新品的盖垫和拆除的压板安装在连杆内。
d. 在安装的螺丝上涂敷密封剂 242 后插入到螺丝孔中，用六角扳手临时固定。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-71
FUJI MACHINE MFG. CO., LTD
e. 用转矩螺丝刀紧固。(10 Nm)
14. 更换 O 型圈(AS568-117)。
备注
)O
型圈有时贴在取下的泵头部的后面。
15. 组装泵头部。
a. 用手拿着连杆，与泵头部的汽缸对齐、慢慢地将泵头部压入到盖罩中。
b. 临时紧固固定螺栓（6 根)。

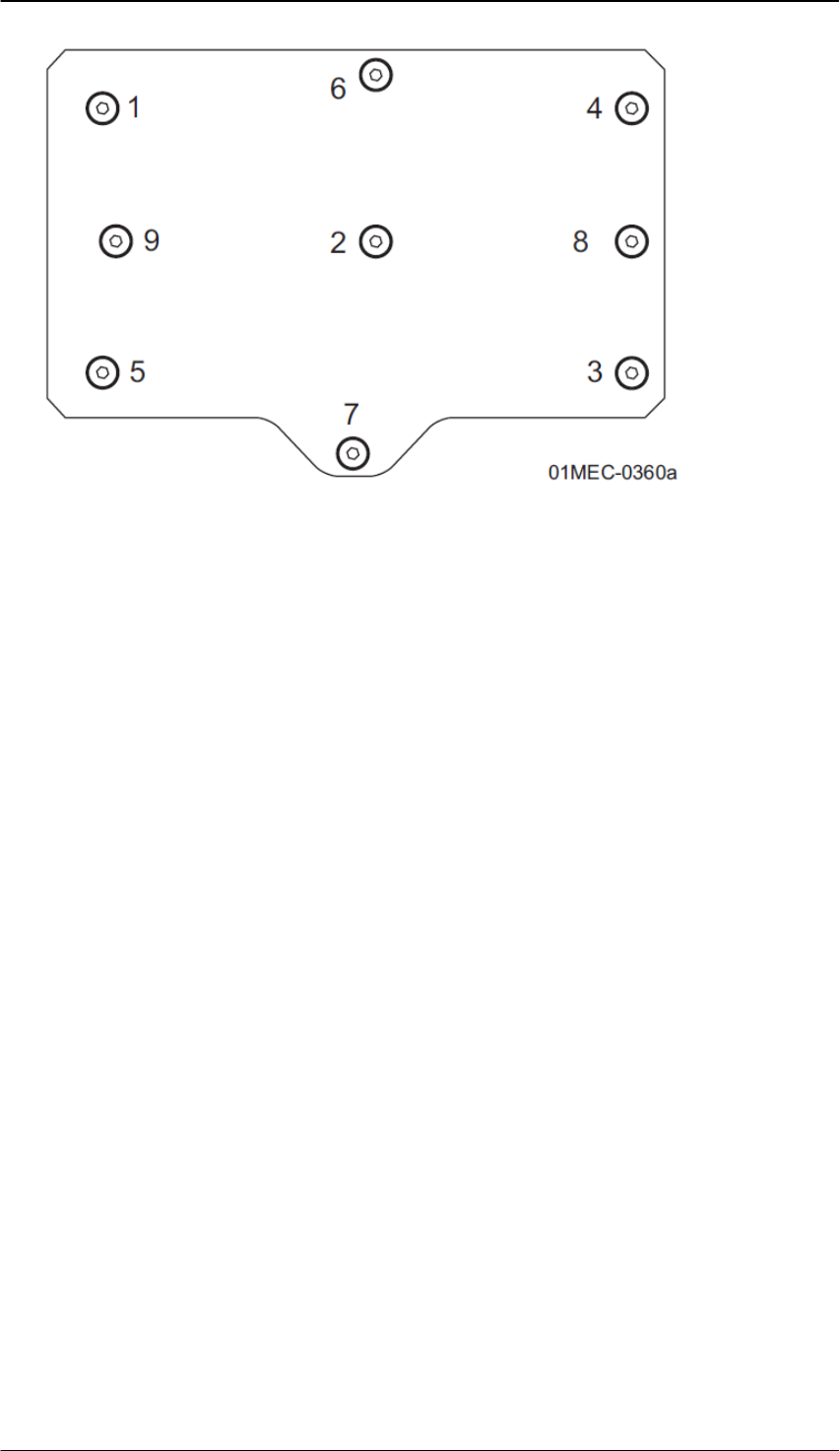

c. 用转矩扳手按下图所示顺序紧固定。（16 Nm)
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-72
FUJI MACHINE MFG. CO., LTD
16. 另一侧的泵头部也同样拆下，请进行元件更换。
17. 请从开口部用手转动轴，确认是否顺畅地旋转。
18. 安装盖罩并临时固定。
19. 用转矩扳手紧固定。(10 Nm)
20. 安装防震橡胶。
安装真空泵
1. 用与拆除时相反的顺序，将真空泵放入机器基座内进行固定。
警告
)
请务必
2
人以上时进行操作，不要在勉强的姿势下抬起真空泵，有可能使腰受伤。
2. 请按照与拆除时相反的顺序，安装所拆除的部件。
