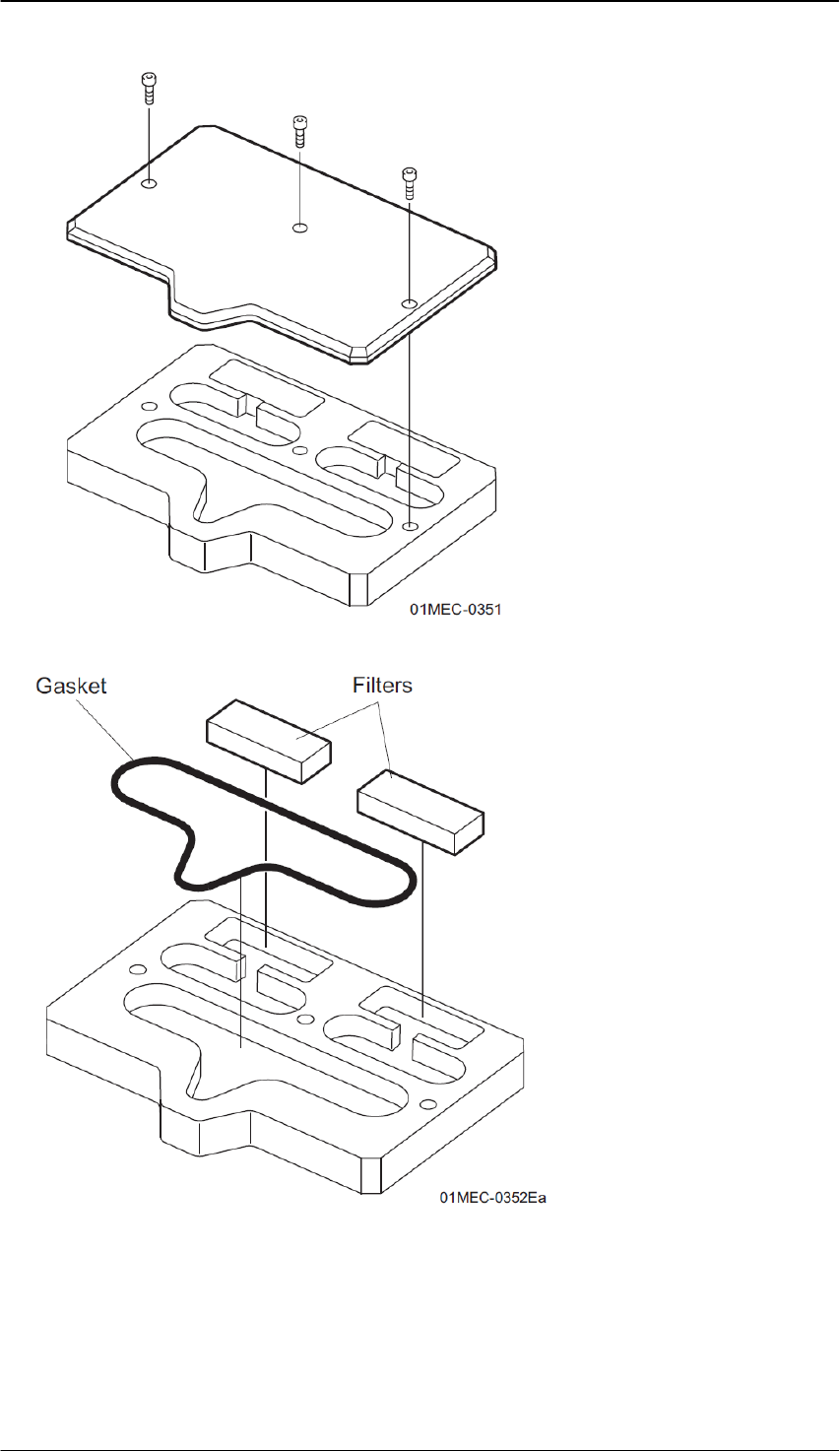

6. 拆下固定螺丝（3 根），拆除泵顶部盖板。
7. 拆除密封圈和过滤器（2 个）。

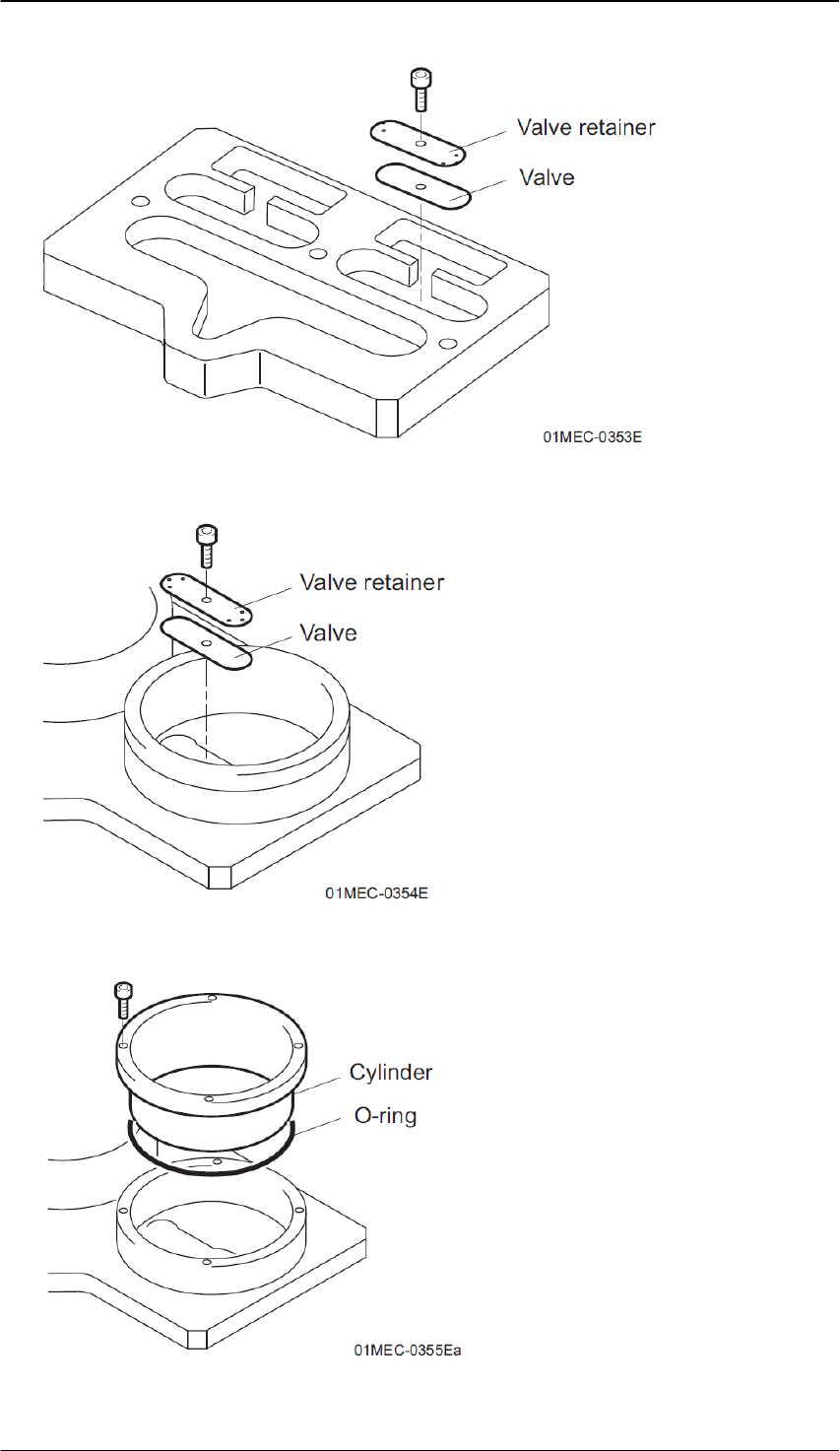

8. 更换头部的排气阀。
a. 使用六角扳手(2.5mm)松开螺丝，拆下阀压板和阀。
b. 请将拆下的阀压板用空气枪清扫。
c. 将新品的阀和拆除的阀压板安装在头部内。注意)请将阀设置在阀压板的下方。
d. 在安装的螺丝上涂敷密封剂 242 后插入到螺丝孔中，用六角扳手临时固定。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-69
FUJI MACHINE MFG. CO., LTD
e. 用转矩螺丝刀紧固。(4 Nm)
9. 排气阀也按相同要领更换吸气阀。
注意
)
请将阀设置在阀压板的下方。
10. 更换 O 型圈(S-100)。
a. 拆除固定螺丝（4 根)，拔出汽缸。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-70
FUJI MACHINE MFG. CO., LTD

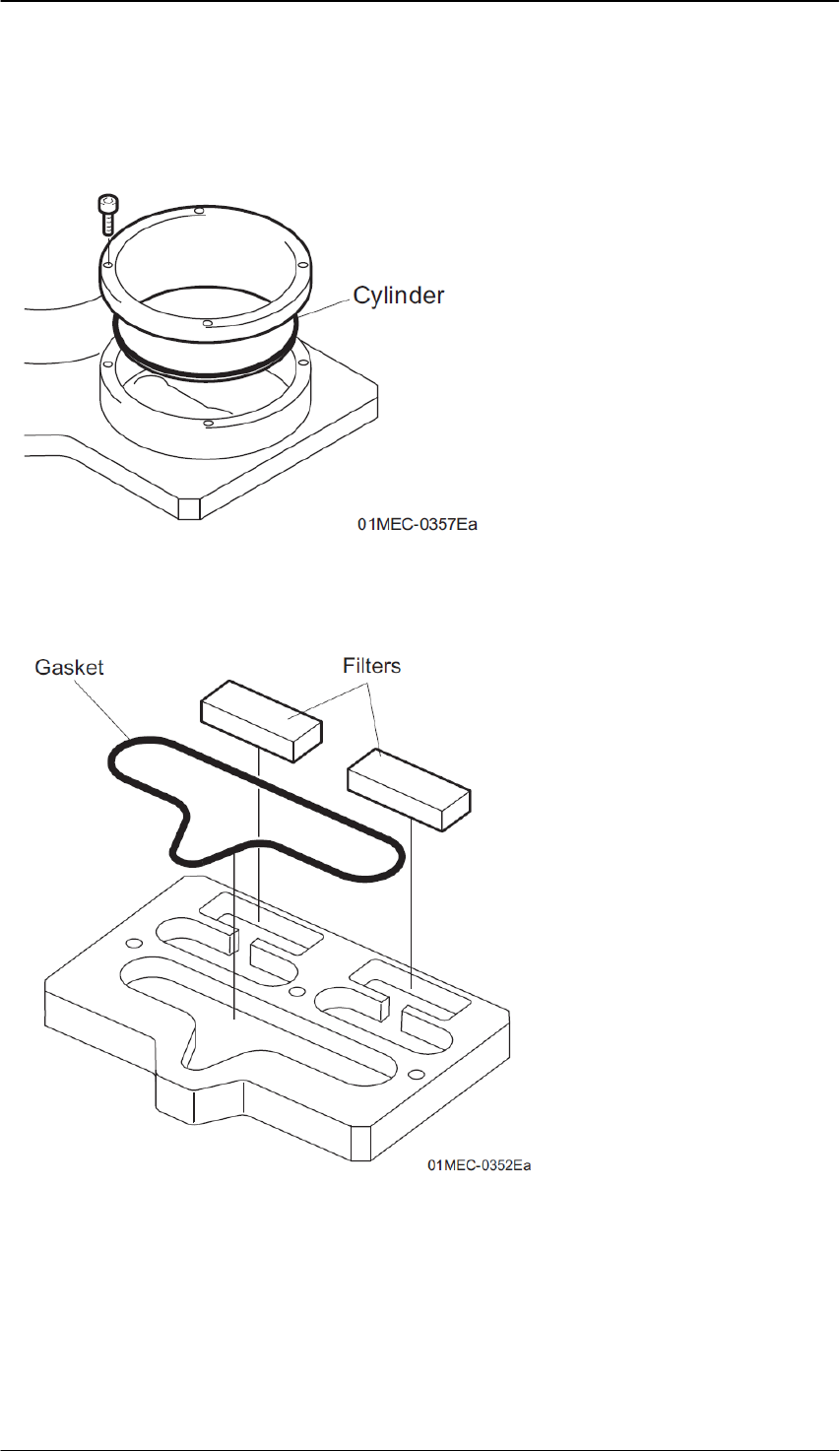

b. 请将拔出的汽缸用空气枪清扫。
c. 与新品的 O 型圈更换。
d. 请在 O 型圈周围薄薄地涂敷硅质润滑油。
e. 将汽缸对齐螺丝孔插入到泵头部中。
f. 用螺丝刀临时紧固固定螺丝。
g. 用转矩螺丝刀紧固。(4 Nm)
11. 更换密封圈和过滤器（2 个)。
12. 用固定螺丝紧固泵头部盖罩。
13. 更换盖垫。
a. 使用六角扳手(5 mm)松开螺丝，取下压板和盖垫。
b. 请将拆下的压板用空气枪清扫。
c. 将新品的盖垫和拆除的压板安装在连杆内。
d. 在安装的螺丝上涂敷密封剂 242 后插入到螺丝孔中，用六角扳手临时固定。
