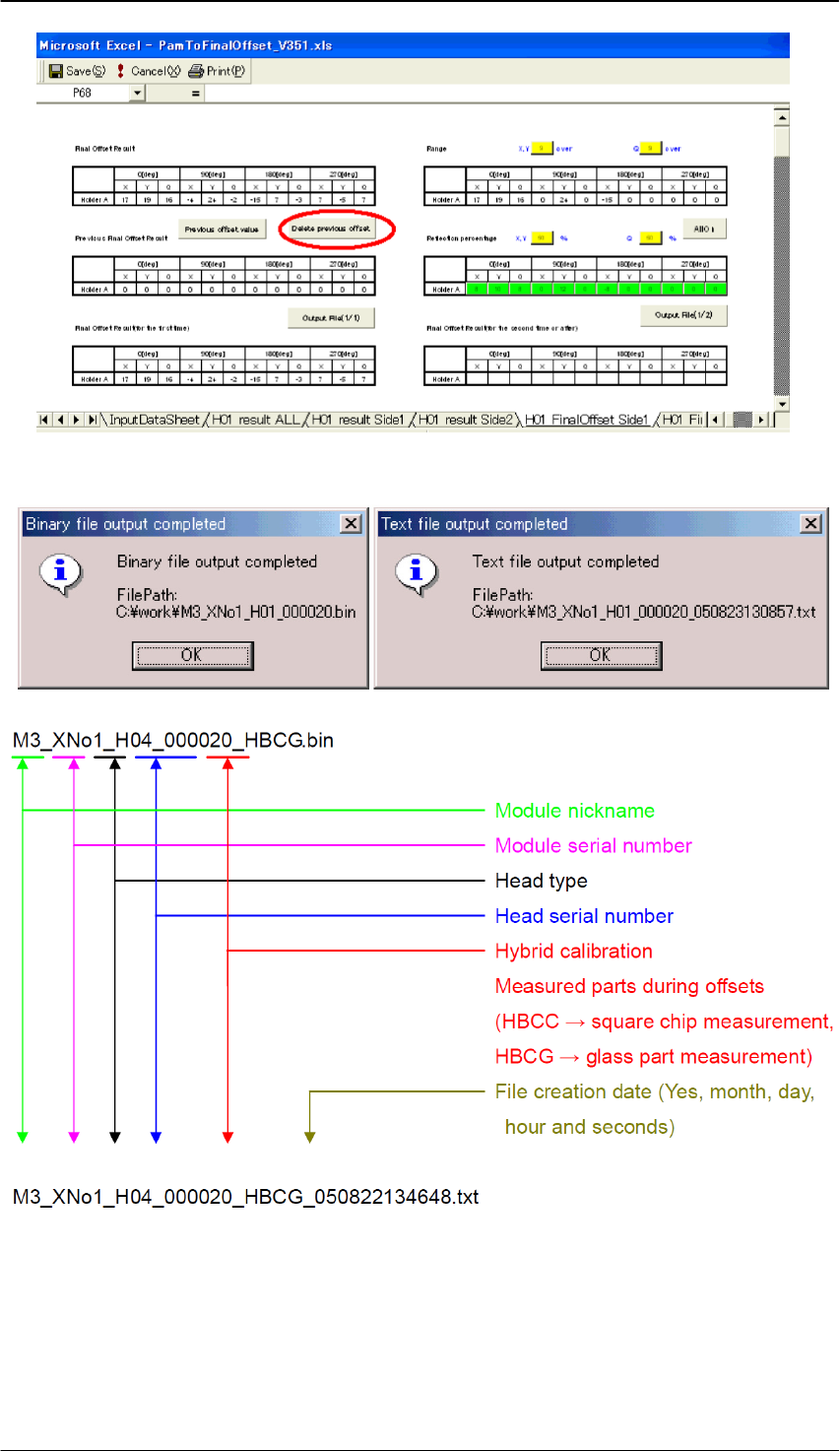

2. 执行[Output File (1/1)]或者[Output File (1/2)]后，完成 Binary 文件和 Text 文件。此时，
输出处的通道和文件名以对话框显示出来。请选择「OK」。
备注
)
两个文件都按如下命名。
3. 请用附加软件将 Binary 文件传送到机器上。

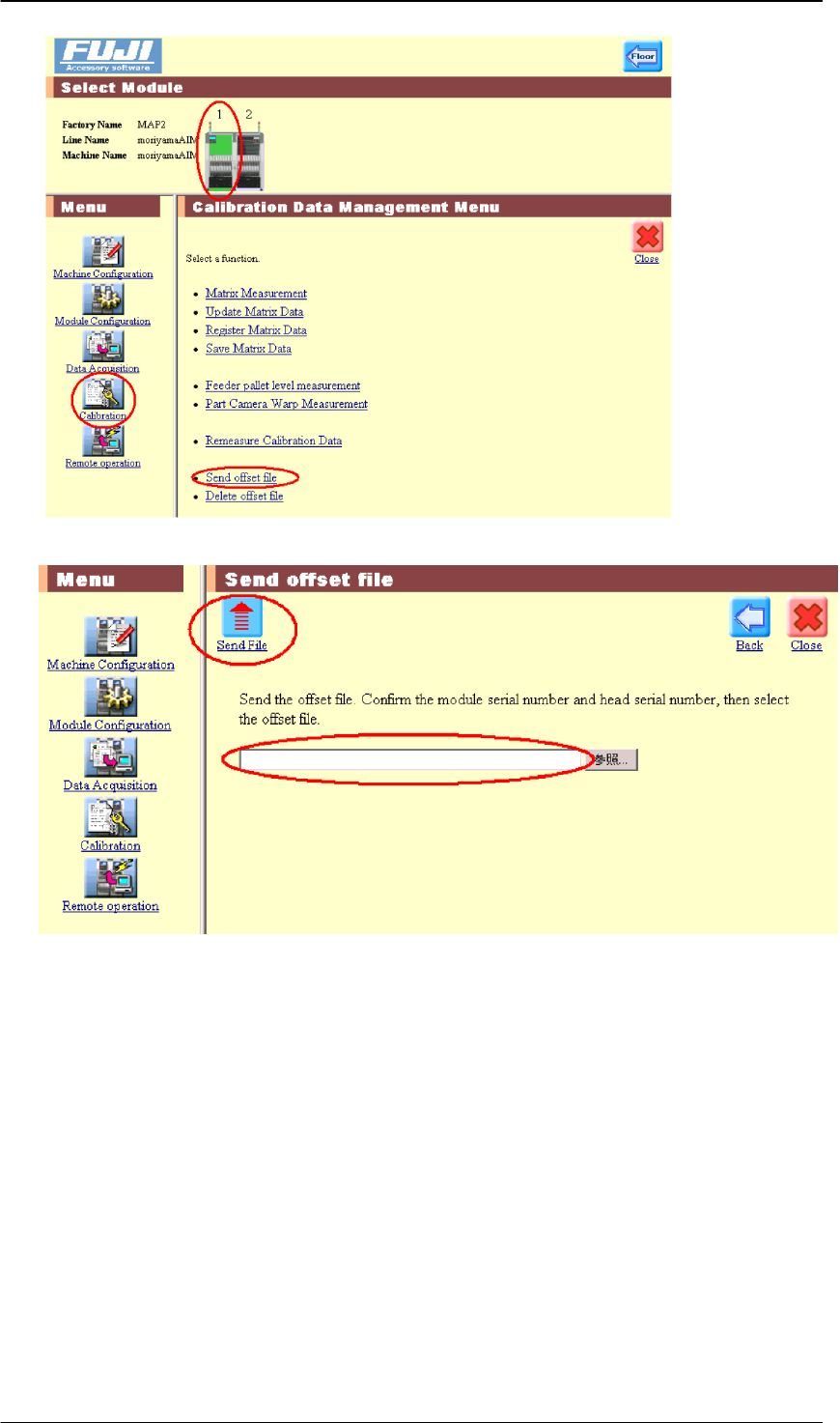

a. 在机器设定画面上，请选择送信处的模组。
b. 请从菜单中选择[Calibration]。
c. 请选择[Send offset file]。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-41
FUJI MACHINE MFG. CO., LTD
d. 选择传送的文件后，请执行「Send File」。
e. 在以下的任何的一个时机上反映出最终修正值。
・ 机器在 PAM 模式下，按下操作面板的「START」按键的时候。
・ 将机器从 PAM 模式切换到生产模式的时候。
・ 重新启动机器的时候
5.1.15 测试模式的选择与设置
在 PAM 内，可以选择「Place & Measure」「Measure」「Place」的 3 种模式。初期设定
时，处于「Place & Measure」，进行贴装测定时，请按这个模式执行。在分别进行测定或
贴装时，请变更测定模式。
1. 请在 PAM 模式的 Job 等待画面显示的状态下，按下 MANUAL 按键。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-42
FUJI MACHINE MFG. CO., LTD

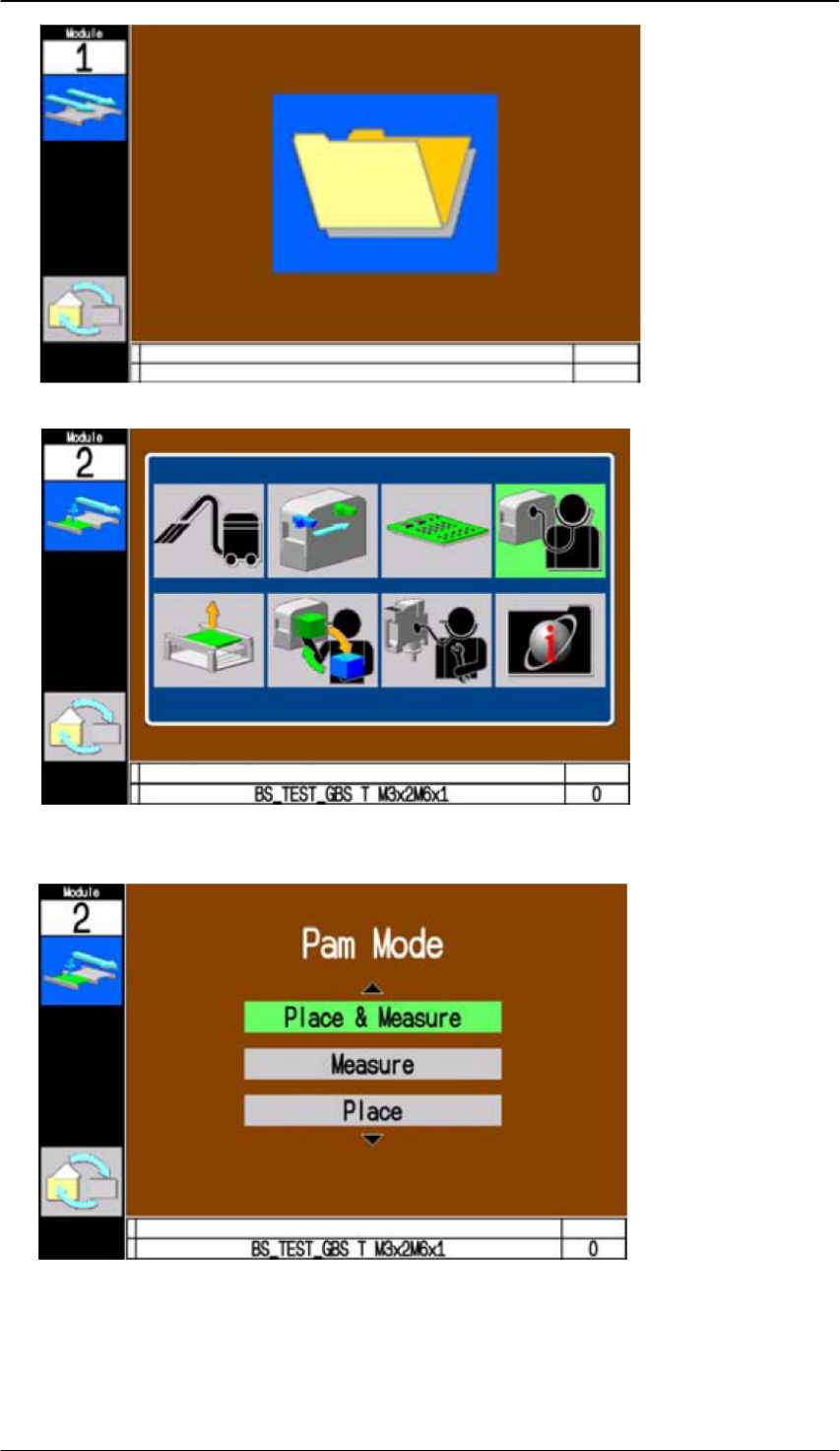

2. 请选择自我诊断图标，按下 OK 按键。
3. 在显示出的 3 个模式中，背景是绿色的图标是当前的设定。用操作画面上的箭头键选择模
式，按下 OK 键后切换模式，返回到前项的画面。
4. 请按下 MANUAL 按键。返回到等待 Job 画面。
