2.3 各种单元软件的升级(upgrading the various unit software)
2.3.1 概述
在 NXTII/AIM 中的下述周边单元是依靠软件来运转的。当追加新的功能或者进行了不良修正
后需要对单元进行软件的升级。在此讲述各种软件的升级方法。
2.3.2 可以升级的各周边单元
在各种单元软件升级中下列周边单元可以进行升级。
1. Conveyor Unit (Loader Program)
2. Head Unit
3. Device Pallet
4. Tray Unit-L / -LT/LTC
5. Tray Unit-M
6. Feeder
注意
:
在
device pallet
的软件升级中需要切换
DIP switch
，详细请参考
NXT(II)
附属软件
CD-ROM
中的
"Device Pallet & Tape Feeder Upgrade Manual"
。
上述单元搭载在模组上，通过辅助软件(Accessory Software)可以对上述周边单元进行软件的
升级。
Accessory Software
D
i
r
e
c
t
L
o
a
d
Various unit
software
update
Head
Device
Pallet
Tray Unit-
L
Tray Unit-
M
Feeder
Conveyor
Fig. 2.1 Various unit software update
2.3.3 各周边单元软件升级的准备
各种周边单元软件的升级是通过使用辅助软件(Accessory Software)中的[Remote Procedure]
(Engineering Panel)来进行的。具体步骤如下所示。
<模组上的事前准备>
1. 如果在模组中存在生产基板时，通过使用 board removal command 来取出基板。
2. 使用 Nozzle Exchange command 将吸嘴返回到吸嘴置放台上。
3. 准备需要进行软件升级的单元并将其搭载在模组上。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
2-14
FUJI MACHINE MFG. CO., LTD
4. 当升级 device pallet 的软件时请参考"Device Palette & Tape Feeder Upgrade Manual" 。
此时不要安放其他单元，特别是 feeder 或 tray unit-M。

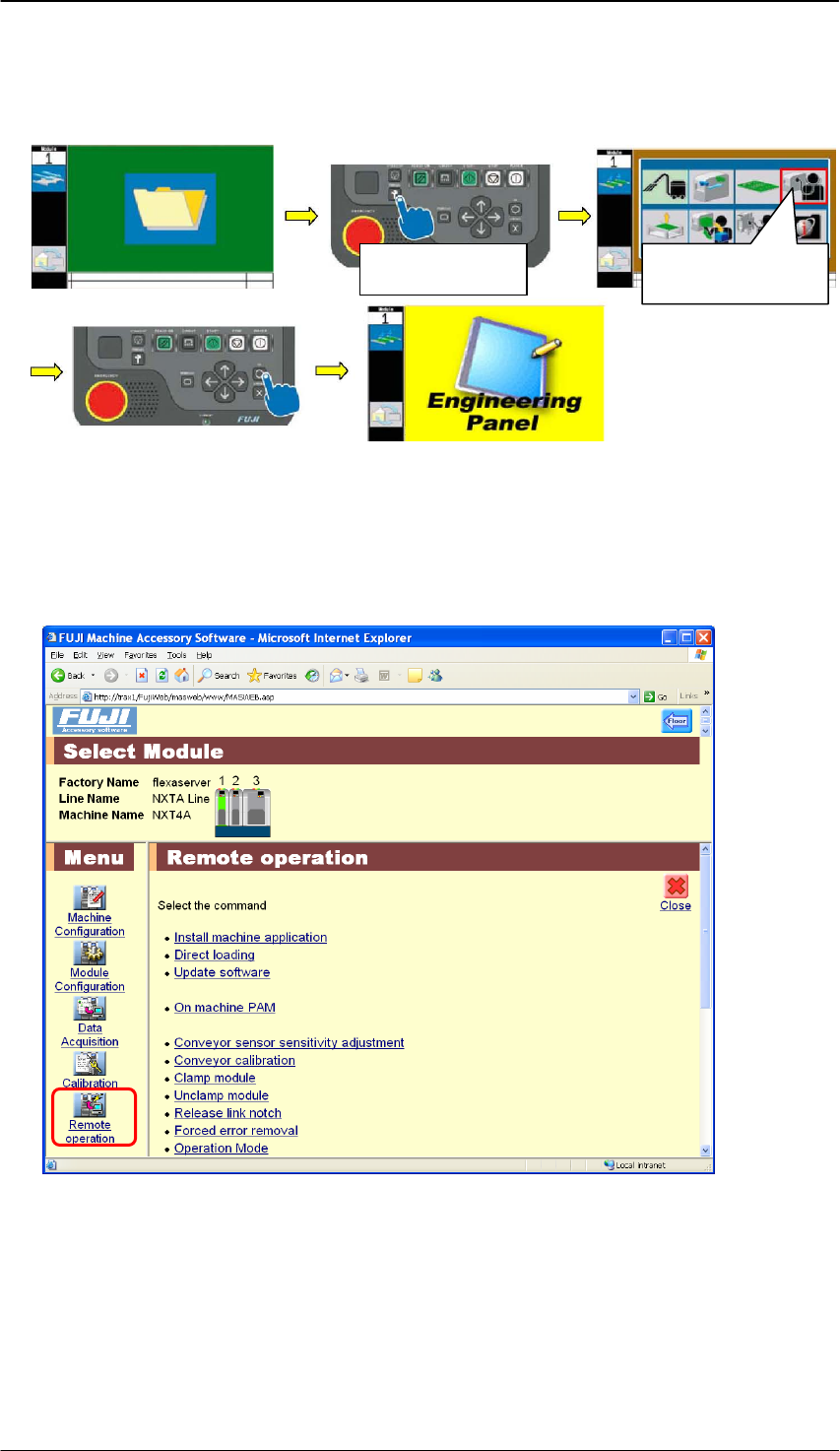

5. 按下列顺序将模组切换成自我诊断模式。
<辅助软件(Accessory Software)操作>
通过辅助软件(Accessory Software)对各周边单元进行软件升级。
1. 启动辅助软件(Accessory Software)。
2. 选择模组后，然后选择 [Remote Operation] 。
Manual button Diagnostic mode
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
2-15
FUJI MACHINE MFG. CO., LTD
3. 选择 [Update Software]。
4. 选择 [Various units Software] – [Start Update]。
5. 等待一会就会启动模组周边单元的升级软件。到此为止完成准备工作。
