Edition 1.0 N X T I I 用户高级培训手册 FMC-1010-003-0 C 2-9 FUJI MACHINE MFG. CO., LTD (IV) 编程用 PC 上的 安装 (Installing in the programming PC) 1. 将 NXT(II) application software CD No.1 放在编程用 PC 的光驱里，然后就会显示以下安 装菜单画面。 2. 点击 “ C ” ，选择…
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
2-8
FUJI MACHINE MFG. CO., LTD
(III) 工程面板 PC 上的安装(Installing in the Engineering Panel)
1. 将 NXT(II) application software CD No.1 放在 Engineering Panel PC 的光驱里，然后就会
以下安装菜单画面。
2. 点击“C”，选择所需项目，按照安装向导提示即可完成安装。
MEdit
Data Check
Image Launcher for VPD plus
Viewer Soft
Equipment Check
IPS Viewer
3. 如果需要安装 VPD plus, Mark Data Wizard 和 Coplanarity Editor 时，请分别点击“G”， “H”
以及“I”。
VPD plus (license required) ----------------------------
G
Mark Data Wizard ------------------------------- H
Coplanarity Editor (for Coplanarity Option) --------------
I
C
G
H
I
C
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
2-9
FUJI MACHINE MFG. CO., LTD
(IV) 编程用 PC 上的安装(Installing in the programming PC)

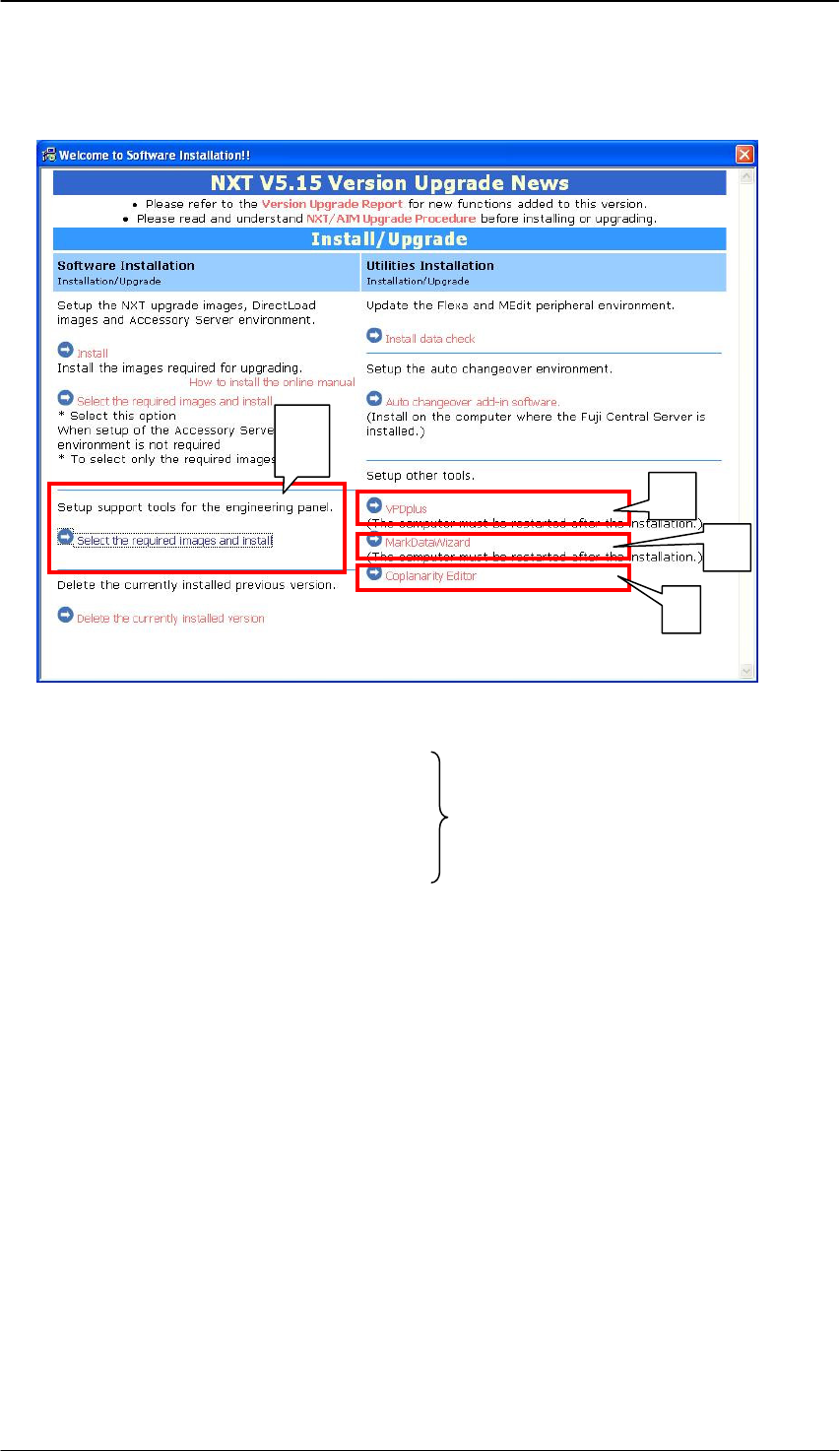

1. 将 NXT(II) application software CD No.1 放在编程用 PC 的光驱里，然后就会显示以下安
装菜单画面。
2. 点击“C”，选择所需项目，接下里按照安装向导提示即可完成安装。
MEdit
Data Check
Image Launcher for VPD plus
Viewer Soft
3. 需要安装 VPD plus, Mark Data Wizard 和 Coplanarity Editor 时，请分别点击“G”, “H”和“I”。
VPD plus (license required) ----------------------------
G
Mark Data Wizard -------------------------------
H
Coplanarity Editor (for coplanarity option) -------------- I
C
C
G
H
I
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
2-10
FUJI MACHINE MFG. CO., LTD
2.2 装置应用软件的升级(Upgrading the Machine Application
software)
在此章介绍进对基座，模组进行 NXT(II)机器应用软件(NXT application software)的安装。
2.2.1 NXT(II)机器上的准备(Preparation on the NXT)
1. 如果装置内有生产中的基板，请先将其完成生产，然后使用基板取出命令将装置内所有的
基板取出来。
2. 使用吸嘴更换命令将所有模组中的吸嘴返回到吸嘴置放台。

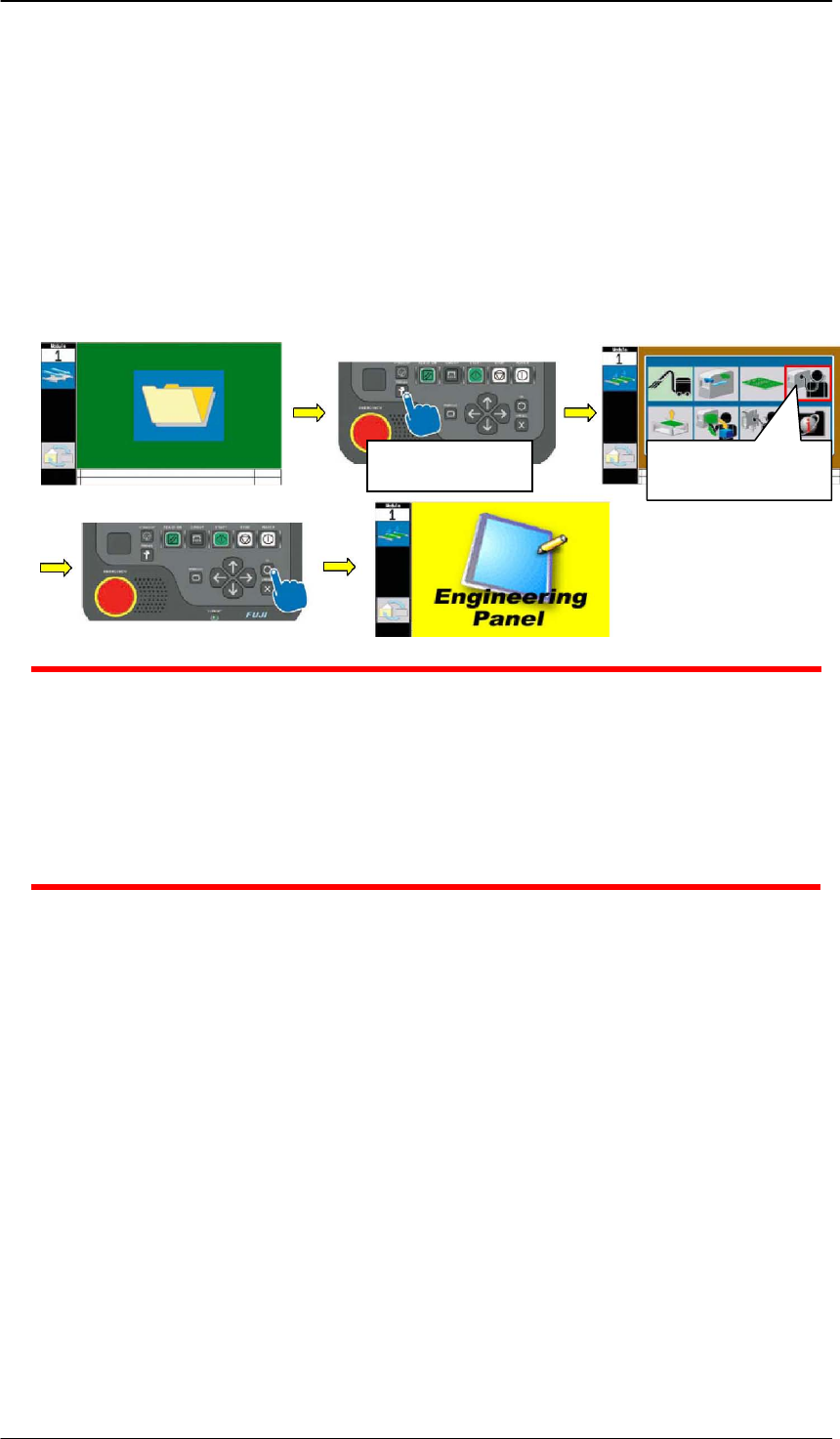

3. 将需要进行版本升级的基座上的所有模组切换到自我诊断模式(Diagnostic mode)。
备注
:
当模组处于睡眠模式或没有设置成自我诊断模式时，虽然也可以进行机器的版本升
级
(Machine upgrade)
，但是请注意在辅助软件
(Accessory Software)
中所设定的以下数
据会丢失。
1. Machine Configuration Settings
2. Production job currently being transmitted
3. Automatic Calibration
Manual
button
Diagnostic
mode
