3. 请沿着 CPU 箱的导轨插入伺服电路板的料盘，用螺丝固定。
3.8.6 更换电路板后的操作
1. 请安装 CPU 箱的连接电缆、盖板。
2. 请接通电源，确认正常启动。
3. 更换 CPU 电路板的时候，请进行矩阵数据、料站倾斜度数据的重新登录等各种设定。详
细请参照" 3.7.4 更换后的各种设定 "。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-26
FUJI MACHINE MFG. CO., LTD

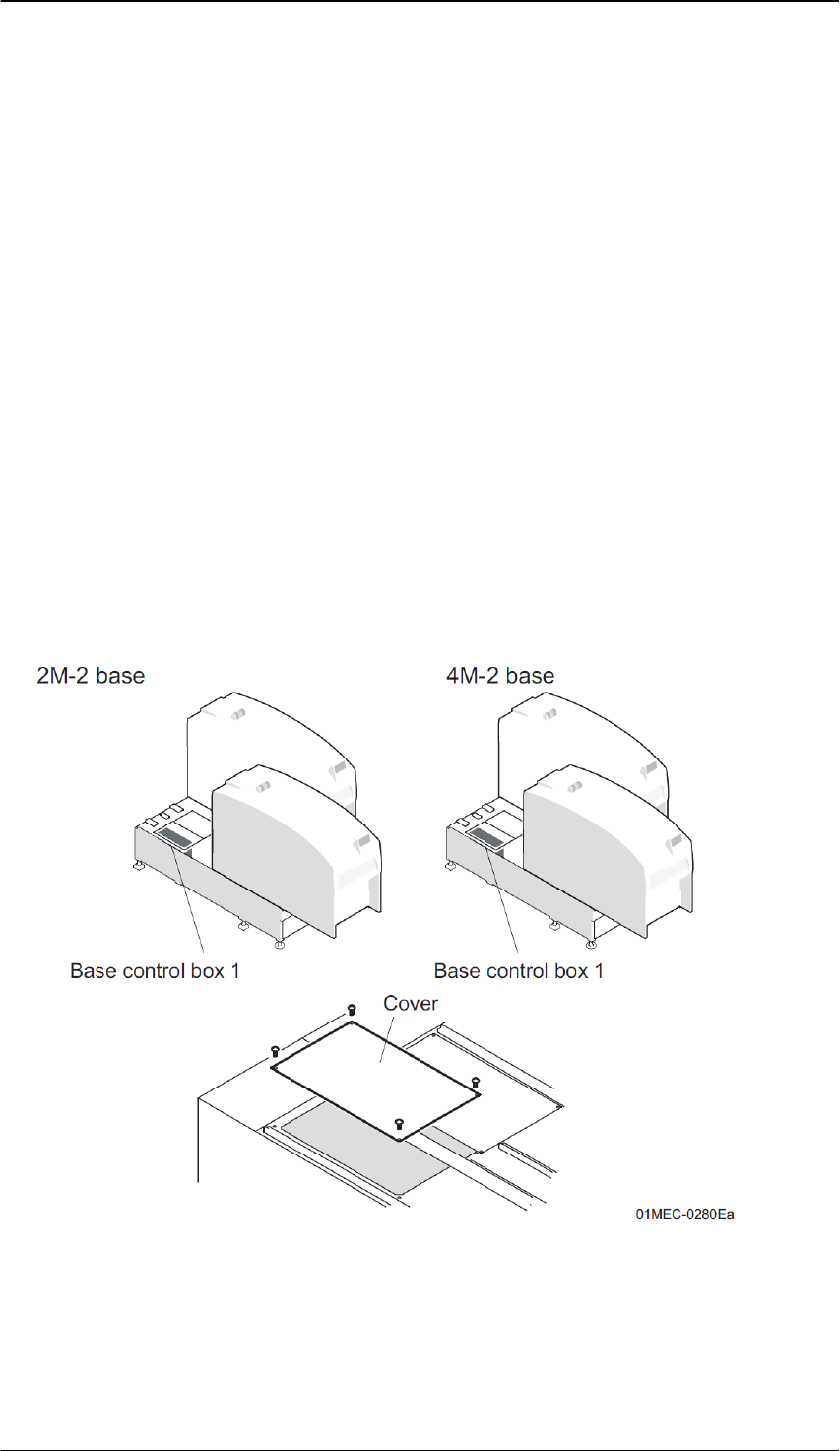

3.9 基座控制箱 1 的更换
为了防止静电，请使用控制电流用的内存电阻(电阻值在 1MΩ 以上)的防静电腕带。碗带的连
接口（EARTH BONDING POINT）设置在基座的正面以及背面。
备注
)
在串行号
No.798
以前的
4M-2
基座、串行号
No.189
以前的
2M-2
基座上，没有背面的
防静电腕带接口。请使用基座内部的地线
BKT
。
警告)
·在进行更换操作时，请务必在切断电源后进行。
·在进行更换基座控制箱的操作时，请注意使其他的操作者不要进行插入模组的操作。
有手指被夹住而切断的危险。
注意)
·连接电缆的插接，请握住插头不要拉电缆。
·取出基座控制箱时，请注意不要强行拉出电缆。
·在连接插头时，请确认插头名称注意不要弄错。
·安装基座控制箱时，请注意不要夹住电缆。
·在携带静电的状态下继续操作时，有可能使基座控制箱内的电子元件破坏。
3.9.1 必要工具
十字螺丝刀、六角扳手套件
3.9.2 更换方法
1. 拉出模组后，将主电源开关 OFF。
2. 拆下螺丝(4 根)，取下盖板。
3. 请将防静电腕带戴在手腕上。
4. 拆除固定控制箱的螺栓(4 根)。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-27
FUJI MACHINE MFG. CO., LTD
5. 拆除■所显示部分的插头。
6. 从基座中取出控制箱。
7. 以拆除新的控制箱的相反的步骤安装模组主体。
