Supplement 3 Backing up the Module CPU BOX Data
<Backing up the Matrix measurement data >

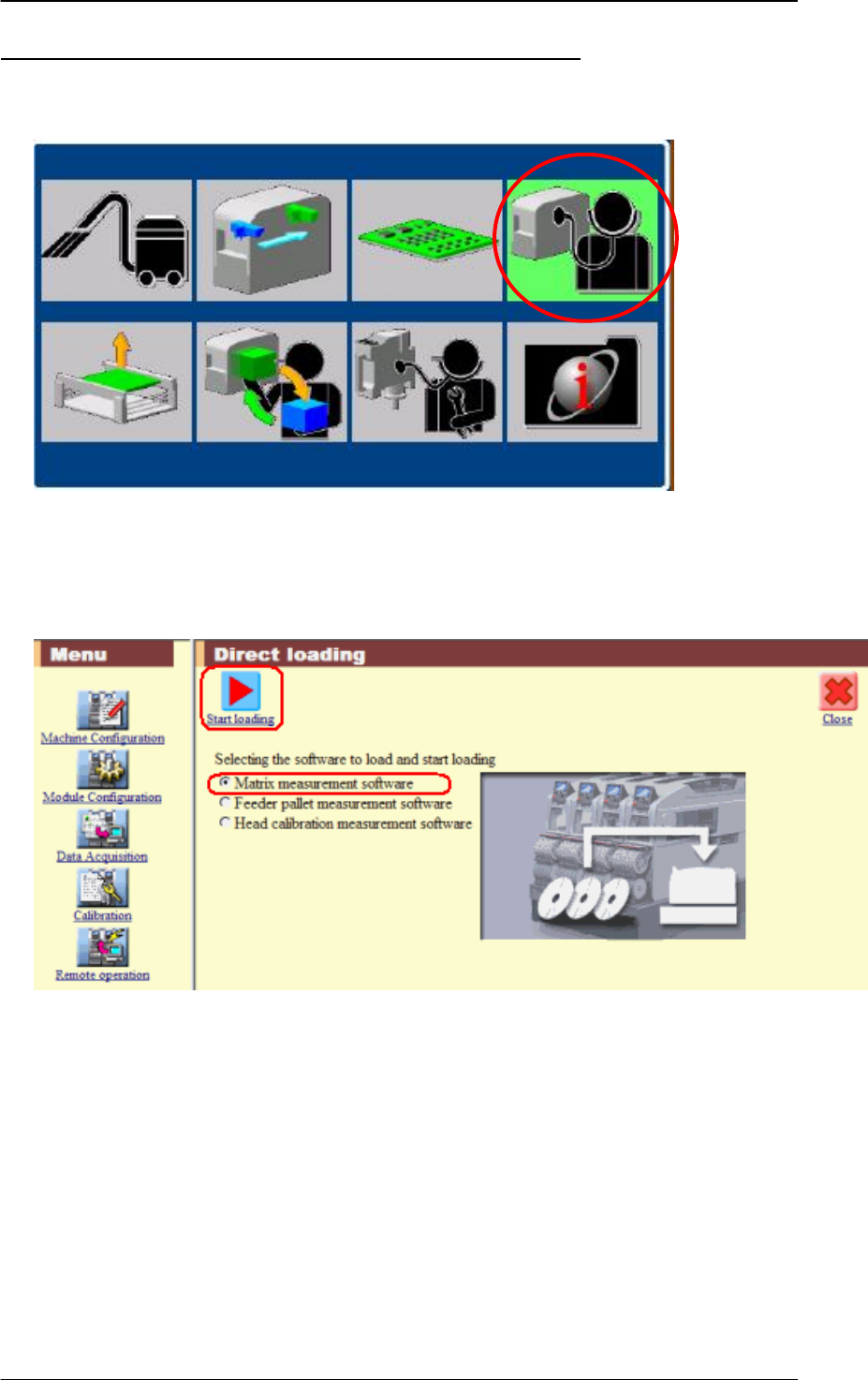

1. 选择操作面板上的[Manual command] – [Diagnosis command]。
2. 选择模组后点击[Remote Operation] - [Direct load]。(如果 Matrix software 没有安装在装
有 NXT Accessory Software 的 PC 上，需要事先安装 Matrix measurement software 到此
PC 上。)
3. 选择[Matrix measurement software]，然后点击[Start loading]。
4. 当写入软件完成后模组会自动重启，当模组操作面板上的“ready”LED 灯点亮变为睡眠状态
时，按下操作面板上的[Manual]按键。
5. 选择需要保存测试数据的模组，然后点击[Calibration] – [Save Matrix Data]。 (当仅一个
模组被选择时[Calibration]变为有效可选状态。)
6. 选择 matrix 测试数据文件。
7. 点击[Save]。
8. 重新启动机器，就会解除 Matrix 测试模式。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
S-10
FUJI MACHINE MFG. CO., LTD
<Backing up feeder pallet levelness measurement data>
1. 选择操作面板上的[Manual command] – [Diagnosis command]。
2. 在装有 NXT Accessory Software 的 PC 上安装 Feeder Pallet levelness measurement
software。接着选择模组，再点击[Remote Operation] - [Direct load]。
3. 选择[Feeder pallet measurement software]，然后点击[Start loading]。
4. 软件写入后机器会自动重启，当模组操作面板上的“ready”LED 灯点亮变为睡眠状态时，按
下操作面板上的[Manual]按键。
5. 选择需要保存测试数据的模组，然后点击[Calibration] – [Feeder Pallet Level
Measurement]。 (当仅一个模组被选择时[Calibration]变为有效可选状态。)
6. 确认以下 3 处都写有测试数据，然后点击[Send to Machine]，在新出现的对话框中下载备
份数据。
