3. 如果 PAM 测定完成后，创建修正值文件的备份。请选择附加软件机器设定画面的「固有
值管理」-「修正值文件的删除保存」。
4. 请选择进行备份的修正值文件，选择「文件保存」
简易创建的时候，不需要发送修正值文件。在以下的某一个时机反映修正值文件到机器。
・ 机器在 PAM 模式的状态下，按下操作电路板的「START」按键的时候
・ 把机器从 PAM 模式切换到生产模式的时候
・ 重新启动机器的时候
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-33
FUJI MACHINE MFG. CO., LTD
手动创建修正值文件的时候
备注
)
关于在此说明的附加软件的操作方法，请参考「
NXT
附加软件操作手册」（在线手册）。

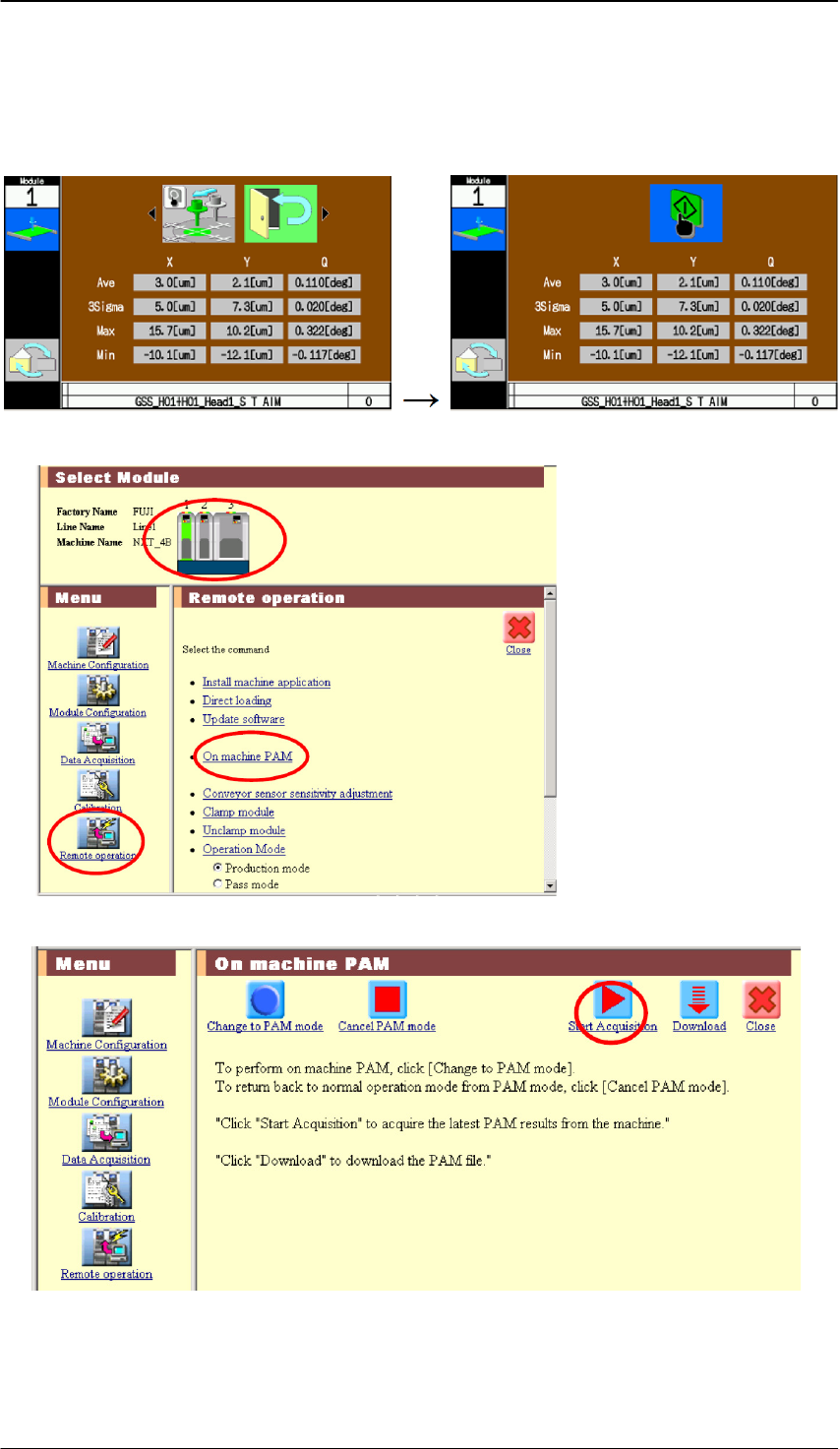

1. 在操作画面上显示出 PAM 的测定结果后，请使用箭头键选择手动创建指令，按下 OK 按
键。处于「START」按键等待状态。
2. 在机器设定画面上，请确认取得 PAM 测定结果的模组。选择「远程操作」-「机上 PAM」。
3. 执行「Start Acquisition」后，开始收取数据。
备注
)
执行「
Start Acquisition
」后，从
NXT-2
机器向服务器传输测定结果数据，显示出获取
文件的一览表。从此一览表选择文件保存后，测定结果数据从服务器下载到客户端电脑
中。测定结果可用于贴装精度的补正。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-34
FUJI MACHINE MFG. CO., LTD

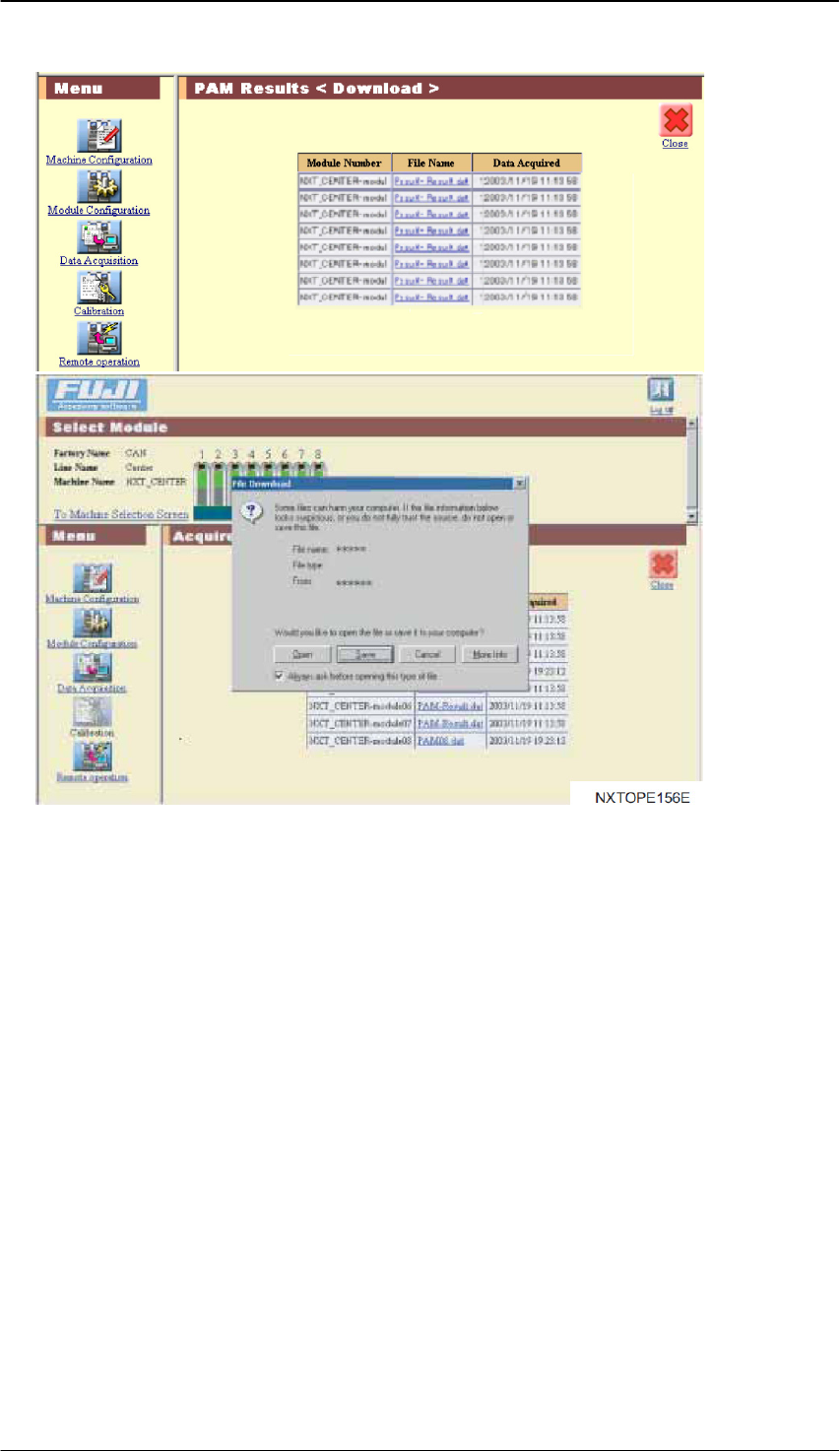

4. 从一览表中选择下载的文件名，在「将这个文件保存到软盘」中放入选择后选择「OK」。
5. 指定文件的保存处后，请单击「保存」。保存测定结果。
备注
)
请将文件名以任意
(
比如
PAM1.dat)
容易理解的名称进行保存。
注意
)
模组或基座的电源再启动时，从名字
Pam01_*************.dat
开始保存。在基座内的存
储卡中如果有相同名字的文件存在的话就会被覆盖。连续
6
回测试后第
6
回文件名会变
为
Pam01_*************.dat
，所以会将以前的文件覆盖。
6. PAM 模式的时候，请编辑保存的数据，作为初始文件反应到机器中，详细请参照" 5.1.13
几个修正值文件归纳为一个 "、" 5.1.14 补正贴装精度(最终修正值反映方式) "。需要再进
行测试时，按照以上步骤重新进行测试。
5.1.13 将多个修正值文件合并成一个
在以下的条件下，为了创建测定次数的修正值文件，需要把多个修正值文件合并为 1 个。在
此，说明把多个修正值文件做成 1 个修正值文件的方法。在以下条件之外，此操作没有必要。
在这个操作中使用的 Excel 文档，仅仅收存在软件版本 V5.12 以后的应用 CD 内。
a. 如果在三搬运轨道搭载机上测定 H02、H04(S)、G04 工作头
b. 如果玻璃元件只有 32 个，在单·双搬运轨道搭载机上测定 H02、H04(S)、G04 工作头
