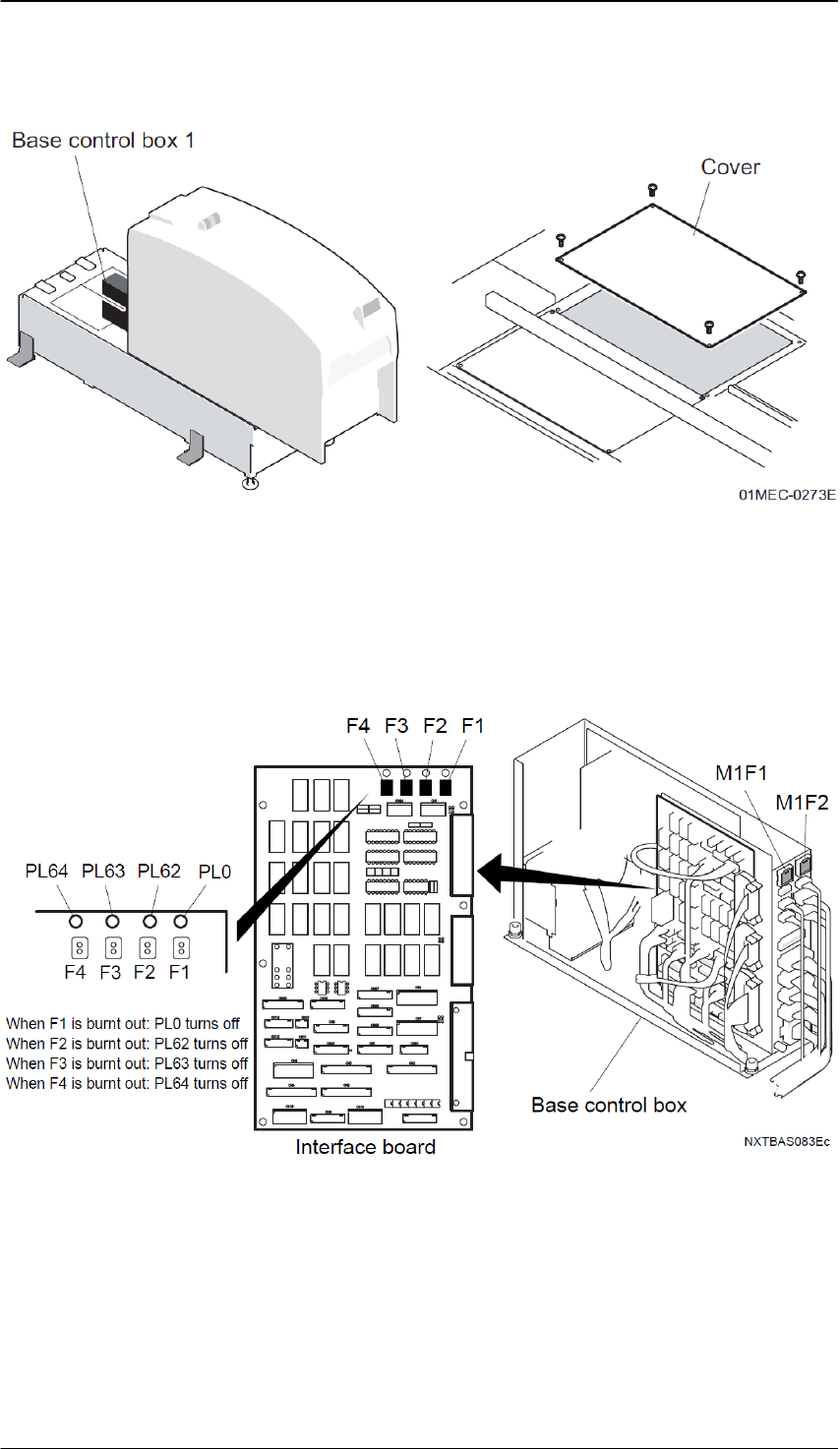

4.13.3 基座控制联锁电路板 1 (2M-2 基座)
1. 拆下基座控制箱 3 上方的盖板。
2. 请将防静电腕带戴在手腕上。
3. 对于中转电路板内的保险丝，在确认烧断的保险丝是哪一根后，将主电源开关 OFF。
注意
)
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
4. 请从基座控制箱的中转电路板拔下保险丝(F1， F2， F3， F4)进行更换，基座控制箱的
保险丝(M1F1，M1F2)放在保险丝头内。请使用一字形螺丝刀等拆除保险丝头后更换保险
丝。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-38
FUJI MACHINE MFG. CO., LTD

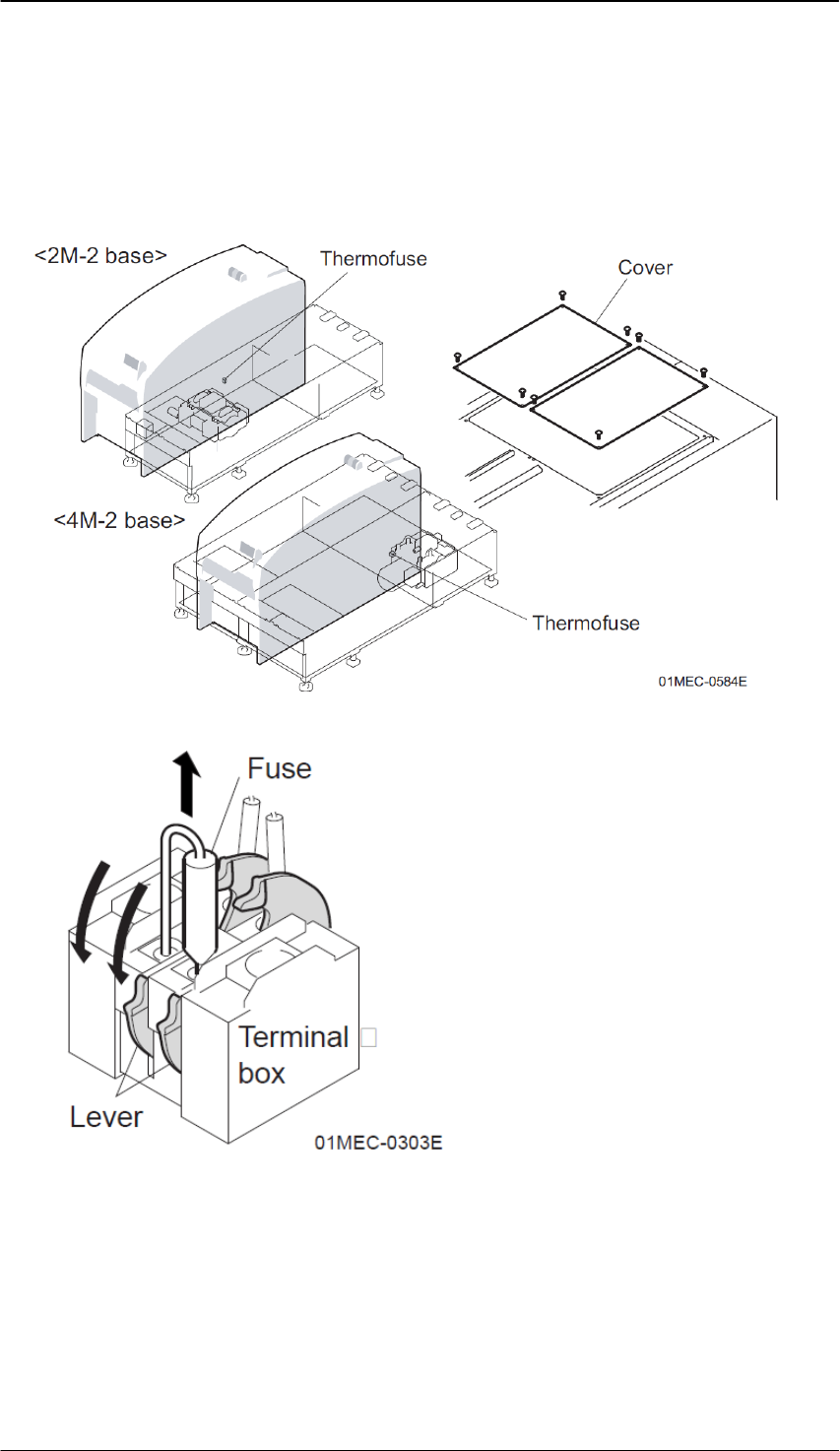

4.14 真空泵温度保险丝
4.14.1 更换方法
1. 将主电源开关 OFF。
注意
)
更换操作请务必在切断电源之后进行。
2. 拆下真空泵上方的盖板。
3. 同时按下接头台的固定保险丝用的 2 个手柄。在此状态下拔下保险丝。
4. 请在按下 2 个手柄的状态将新的保险丝插入到接头上。
注意
)
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-39
FUJI MACHINE MFG. CO., LTD
4.15 料盘单元-L 伺服控制器的电池
对料盘单元-L 的运转必要的数据保存在控制器 (MP2300) 内部的存储器中，这个存储器用电
池备份。为了稳定运行料盘单元-L，请每 2 年必须更换电池。
4.15.1 电池的种类
图号
H10212
名称 电池
型号
JZSP-BA01
规格 1日 8 小时运转:约 3 年
4.15.2 更换方法
注意
)
・
请不要使用指定以外的电池。
・
请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池时，有必要重新设
定马达的原点。
・
使用完的电池请根据处理地区的规定进行处理。
1. 请接通模组的电源，安装料盘单元-L。
2. 拧松螺丝，打开控制器的安全门。
3. 确认控制的「RDY」LED(绿色)处于点亮状态。
