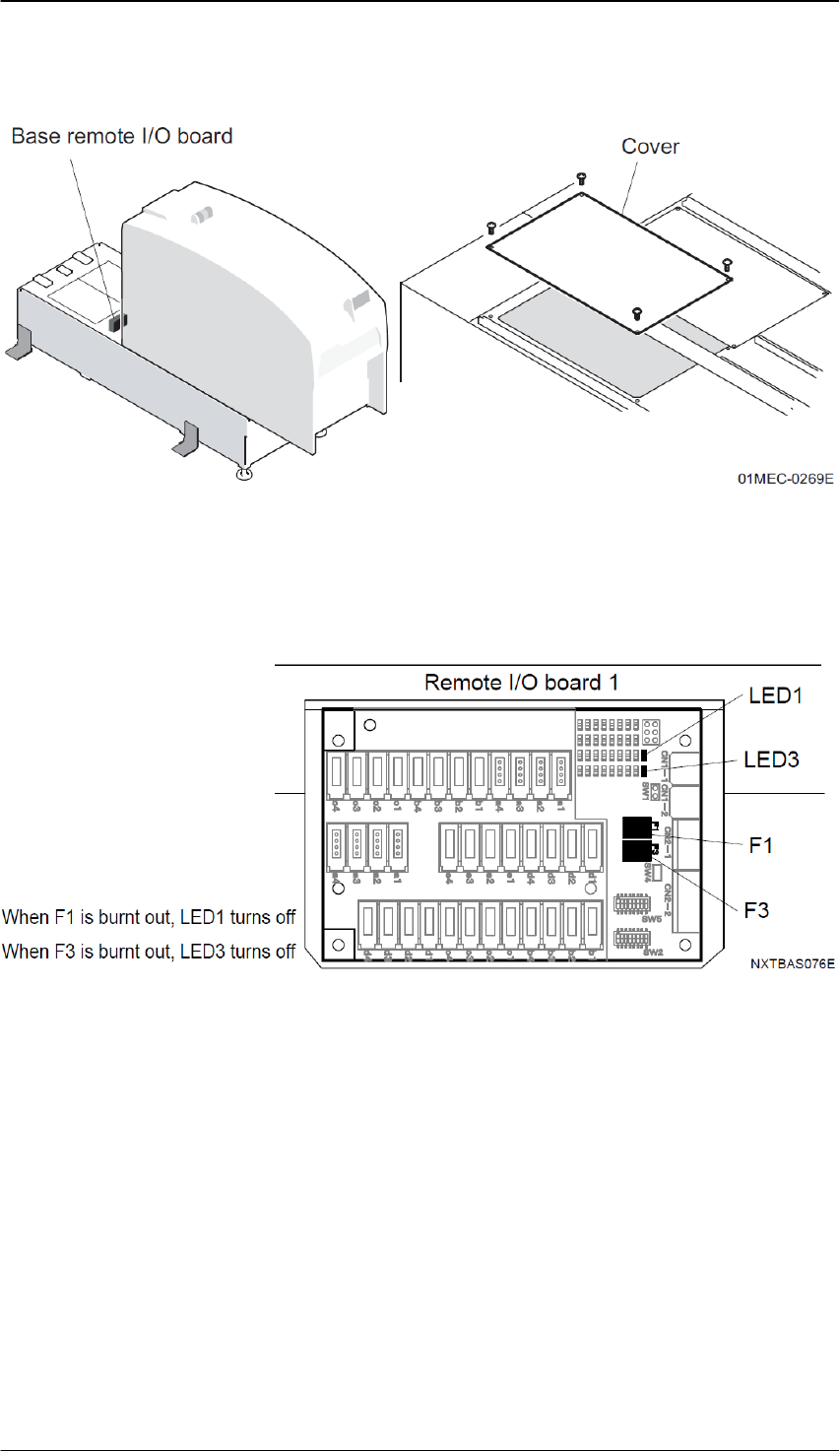

4.12.3 远程控制 I/O 电路板 1 (2M-2 基座)
1. 拆下远程控制 I/O 电路板上方的盖板。
2. 请将防静电腕带戴在手腕上。
3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
注意
)
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
4. 从远程控制 I/O 电路板上拔下保险丝(F1， F3)并更换。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-34
FUJI MACHINE MFG. CO., LTD
4.13 基座控制联锁电路板保险丝
以下显示出基座控制箱的位置。基座控制箱的 I/O 电路板上的保险丝烧断时，检查保险丝用的
LED 灯灭。请在确认保险丝是否烧断后进行更换。还有，在更换保险丝时有必要将相应的基
座控制箱上的模组向前方拉出。
为了防止静电，请使用控制电流用电阻内藏式(电阻值在 1MΩ 以上)的防静电腕带。腕带的连
接口（EARTH BONDING POINT）设置在基座的正面以及背面。
备注
)
在序列号
No.798
以前的
4M-2
基座、序列号
No.189
以前的
2M-2
基座上，没有背面的
防静电腕带接口。请使用基座内部的地线
BKT
。
注意
)
在携带静电的状态下继续操作时，有可能使电路板的电子元件破坏。
警告
)
将几台模组处于半拉出状态时，
被拉出的台数有限制（
4M-2
基座上
M3-2
模组到
2
台为止）。超过限制台数拉出模组时，
机器整体会向前倾斜，有可能造成身体受伤等。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-35
FUJI MACHINE MFG. CO., LTD
4.13.1 基座控制联锁电路板 1 (4M-2 基座)
1. 拆下基座控制箱 1 上方的盖板。
2. 请将防静电腕带戴在手腕上。
3. 对于中转电路板内的保险丝，在确认烧断的保险丝是哪一根后，将主电源开关 OFF。
注意
)
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
4. 请从基座控制箱的中转电路板拔下保险丝(F1， F2， F3， F4)进行更换，基座控制箱的
保险丝(M1F1，M1F2)放在保险丝头内。请使用一字形螺丝刀等拆除保险丝头后更换保险
丝。
