Edition 1.0 N X T I I 用户高级培训手册 FMC-1010-003-0 C 5-16 FUJI MACHINE MFG. CO., LTD ( 4). 创建 Part Data “Glass” ，变更 Package Name 为 “TRAY” 。 (5). 将 Part Number 设置成 “Glass” ，不需设置 feeder 。 确认 Qty 是否如下所示。 G0 4,H04(S) head: 128 (7…
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-15
FUJI MACHINE MFG. CO., LTD
<In case of Feeder Pallet>
在 Part Number 中设置 “Glass”(仅 NXT)或“7mmGlass”(NXT，NXTII)。打开 “Feeder Setup”
一栏，在 Feeder Name 中设置“KT-1200-180”或“KT-1200-380” ，然后确认 Qty 数值。(虽然
在 PAM job 中设置了 12 mm feeder，实际中可以使用任何尺寸的 feeder。)
H04(S),G04 head: 128 (7mmGlass); 64(14mmGlass) H02 head: 64 OF,H01 head: 32
<In case of MTUL(TC)>
如果使用 MTU-L(LT,LTC)时，有必要创建 MTUL(LT,LTC) 的 package data 。
(1). 创建新的 package 数据，在 Packaging Type 中选择“TRAY”。
(2). 更改 Package Type 成“Tray”。
(3). 在 Column Quantity 和 Row Quantity 中输入 “8”。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-16
FUJI MACHINE MFG. CO., LTD

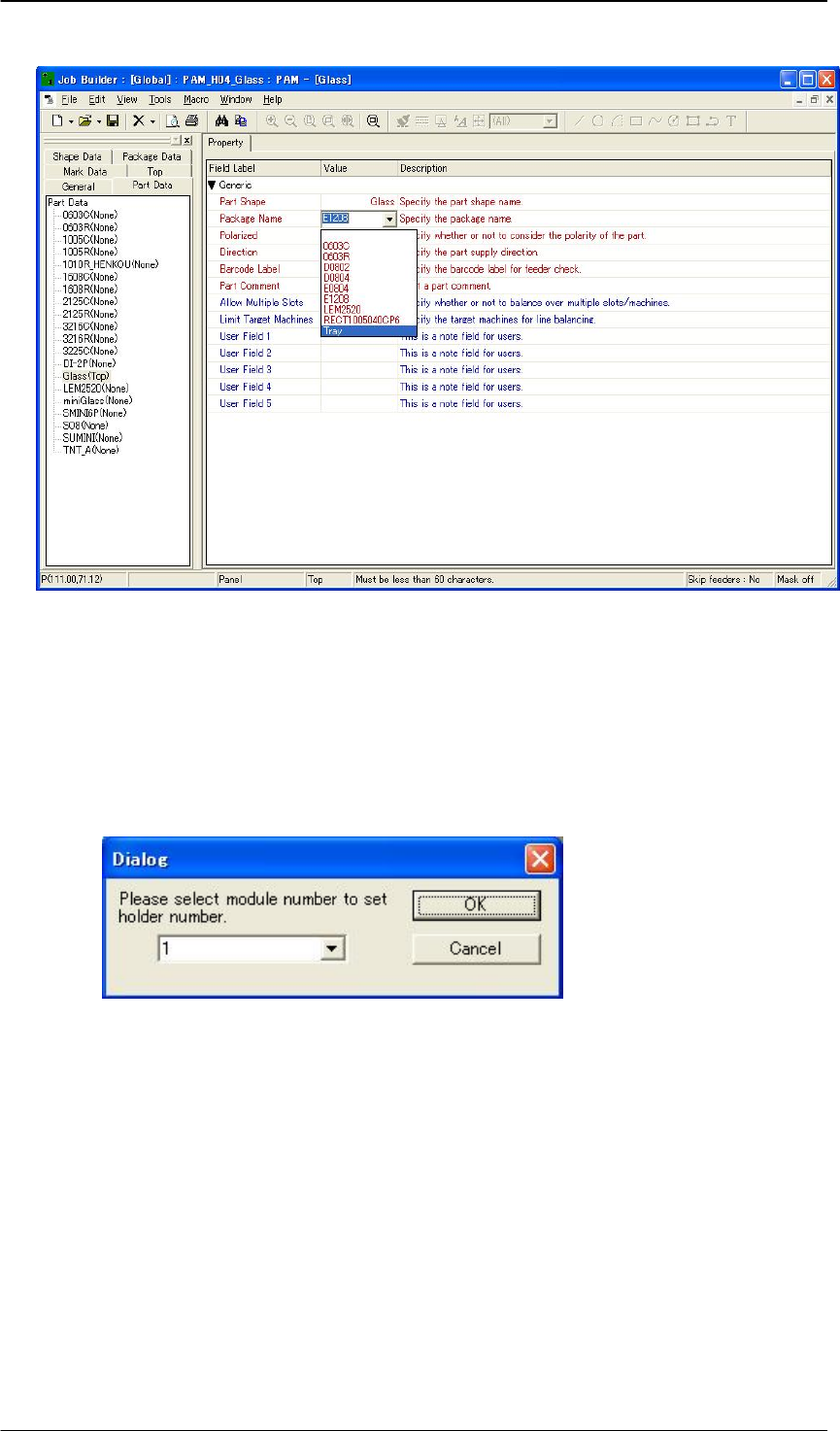

(4). 创建 Part Data “Glass” ，变更 Package Name 为 “TRAY”。
(5). 将 Part Number 设置成 “Glass”，不需设置 feeder。
确认 Qty 是否如下所示。
G04,H04(S) head: 128 (7mmGlass); 64(14mmGlass)
H02 head: 64
H01,OF head: 32
注意）
H01
工作头的前
32
点属于贴装
sequence
，后
32
点属于吸取
sequence
。
12) 同时按下键盘上的[Shift]+[Alt]+[F12] 键，选择进行 PAM 测试的模组。不要使用 optimizer
进行优化。
13) 双击“Insert Order”一栏，选择[Placement]标签栏。确认 “Holder number”一栏是否成功
设置。G04,H04(S)从 1 到 4，H02 从 1 到 2，H01 为 1 。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-17
FUJI MACHINE MFG. CO., LTD
14) 选择[Tool]-[Data Check] 进行数据检查，确认没有出错。
5.1.5 机上 PAM 的限制事项
测定时有以下的限制。
・
不对应双通道的 PAM。在通道 1、通道 2 上都有 Job 时，以通道 1 为优先。要在通道 2
测定的时候，请仅仅传送通道 2 的 Job。
・
在通道 2 侧进行玻璃元件测定时，吸取处请只用治具跟前侧的 32 个位置。
・
在操作画面上表示的测定结果上显示为"NaN"时，有可能发生影像处理异常。在结果文件
中存在"NaN"时，请仅将其数据设定为无效。
