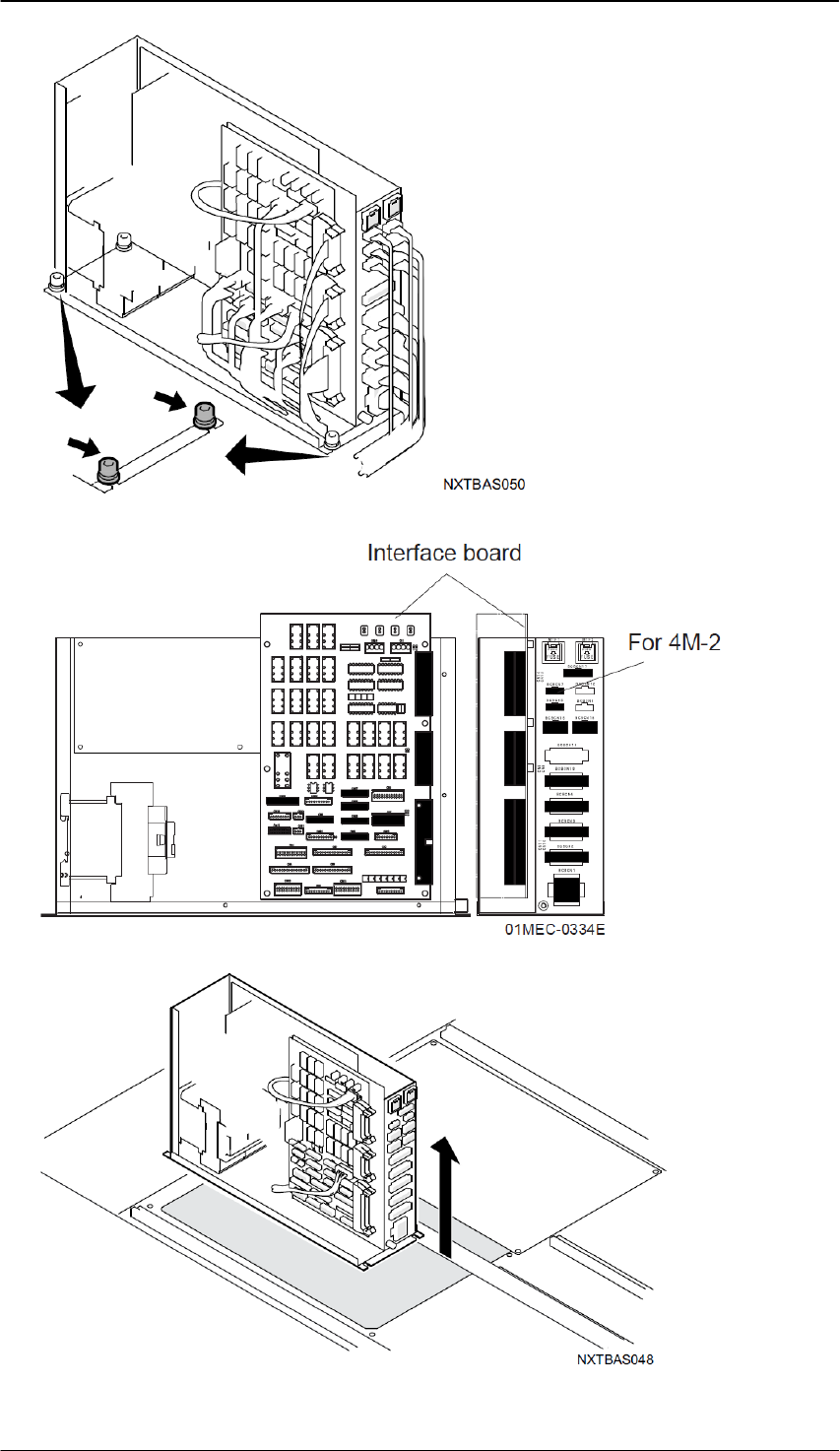

5. 拆除■所显示部分的插头。
6. 从基座中取出控制箱。
7. 以拆除新的控制箱的相反的步骤安装模组主体。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-28
FUJI MACHINE MFG. CO., LTD
3.10 基座控制箱 2 的更换〈仅限于 4M-2 基座〉
为了防止静电，请使用控制电流用的内存电阻(电阻值在 1MΩ 以上)的防静电腕带。碗带的连
接口（EARTH BONDING POINT）设置在基座的正面以及背面。
备注
)
在序列号
No.798
以前的
4M-2
基座、序列号
No.189
以前的
2M-2
基座上，没有背面的
防静电腕带接口。请使用基座内部的地线
BKT
。
警告)
·在进行更换操作时，请务必在切断电源后进行。
·在进行更换基座控制箱的操作时，请注意使其他的操作者不要进行插入模组的操作。
有手指被夹住而切断的危险。
注意)
·连接电缆的插接，请握住插头不要拉电缆。
·取出基座控制箱时，请注意不要强行拉出电缆。
·在连接插头时，请确认插头名称注意不要弄错。
·安装基座控制箱时，请注意不要夹住电缆。
·在携带静电的状态下继续操作时，有可能使基座控制箱内的电子元件破坏。
3.10.1 必要工具
十字螺丝刀、六角扳手套件
3.10.2 更换方法

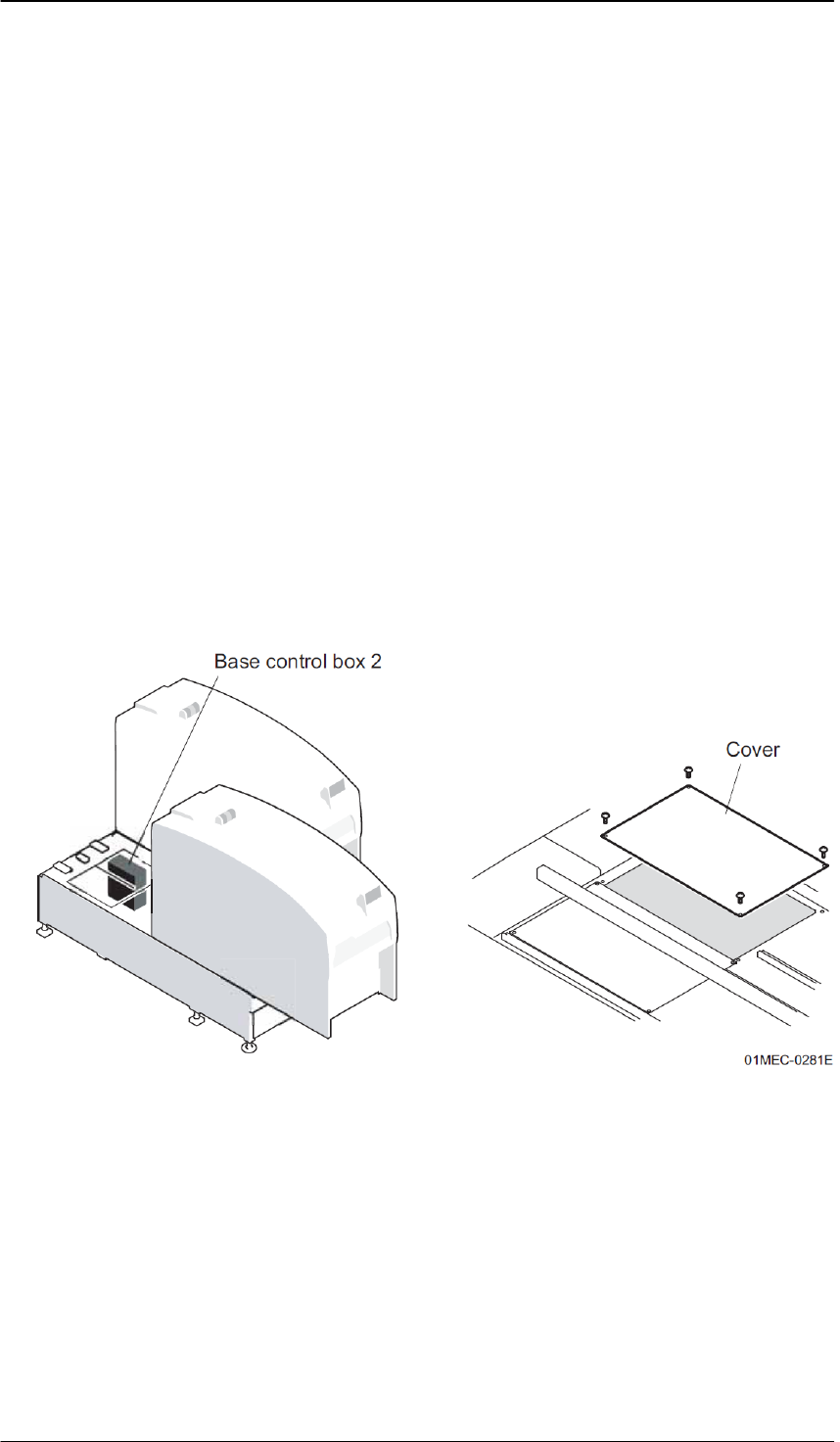

1. 拉出模组后，切断机器的电源。
2. 拆下螺丝(4 根)，取下盖板。
3. 请将防静电腕带戴在手腕上。
4. 拆除固定控制箱的螺栓(3 根)。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-29
FUJI MACHINE MFG. CO., LTD

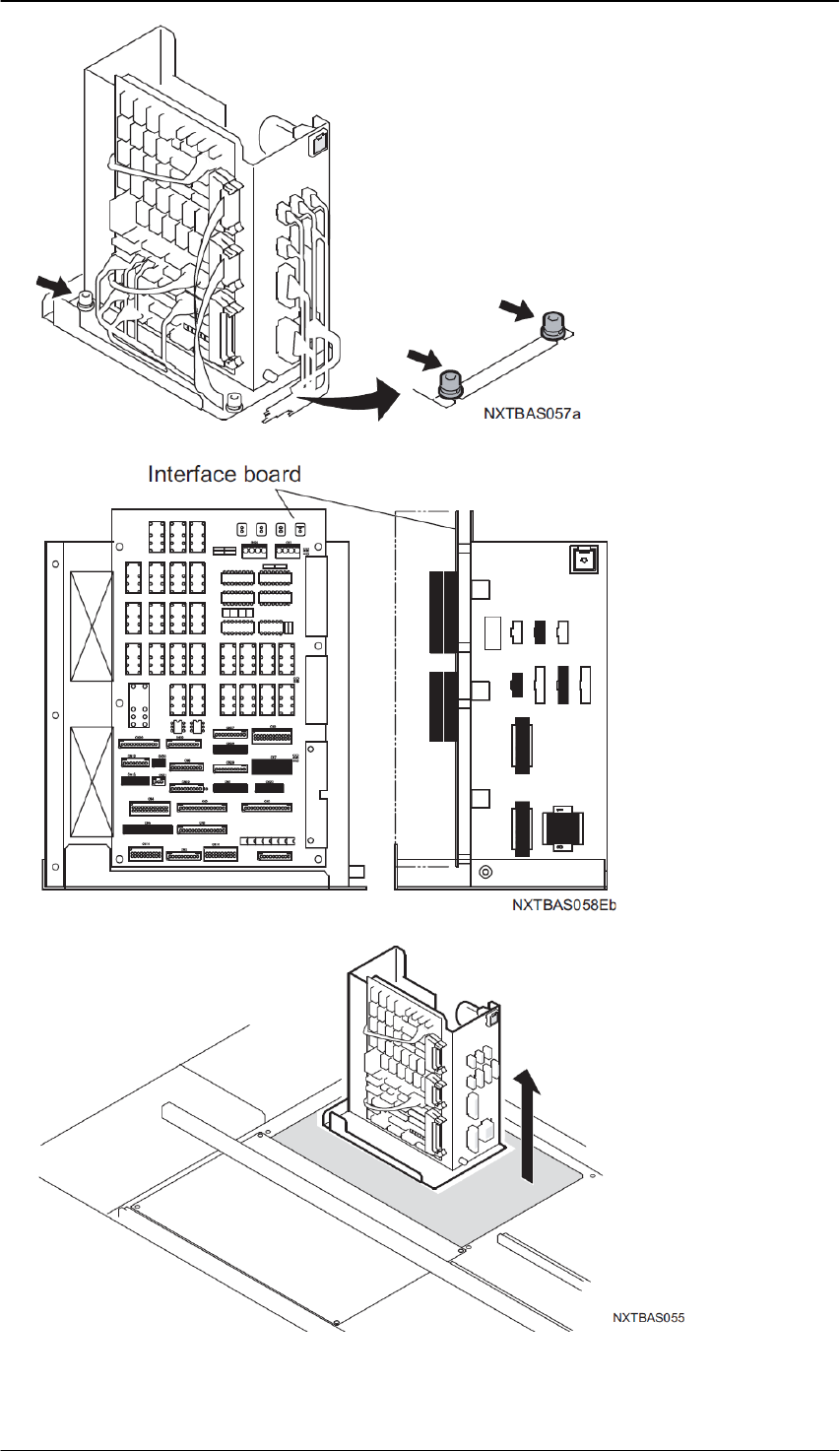

5. 拆除■所显示部分的插头。
6. 从基座中取出控制箱。
7. 以拆除新的控制箱的相反的步骤安装模组主体。
