Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-79
FUJI MACHINE MFG. CO., LTD
19. 请将废料带处理单元从对齐刀刃调整治具上取下，放置在操作台上。
20. 请使用干净的布、脱脂剂，擦去滑槽盖板前端部和可动刀刃的污垢。
21. 请在滑槽盖板前端涂敷油灰。尽可能往盖板前端里多涂敷油灰。
22. 请安装滑槽盖板。用布擦去渗出油灰。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-80
FUJI MACHINE MFG. CO., LTD
23. 请在室温状态下放置 12 小时以上直到油灰硬化。
24. 如果油灰硬化了，用手使可动刀刃前后滑动确认动作后安装盖板。在固定盖板时，请一边
压住固定刀刃，一边固定螺栓。
4.28.4 更换方法（B 型）
可动刀刃的拆除
1. 请取下废料带处理单元。(详细参考下一章节「废料带处理单元更换」。)
2. 请拧下螺栓，取下盖板。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
4-81
FUJI MACHINE MFG. CO., LTD

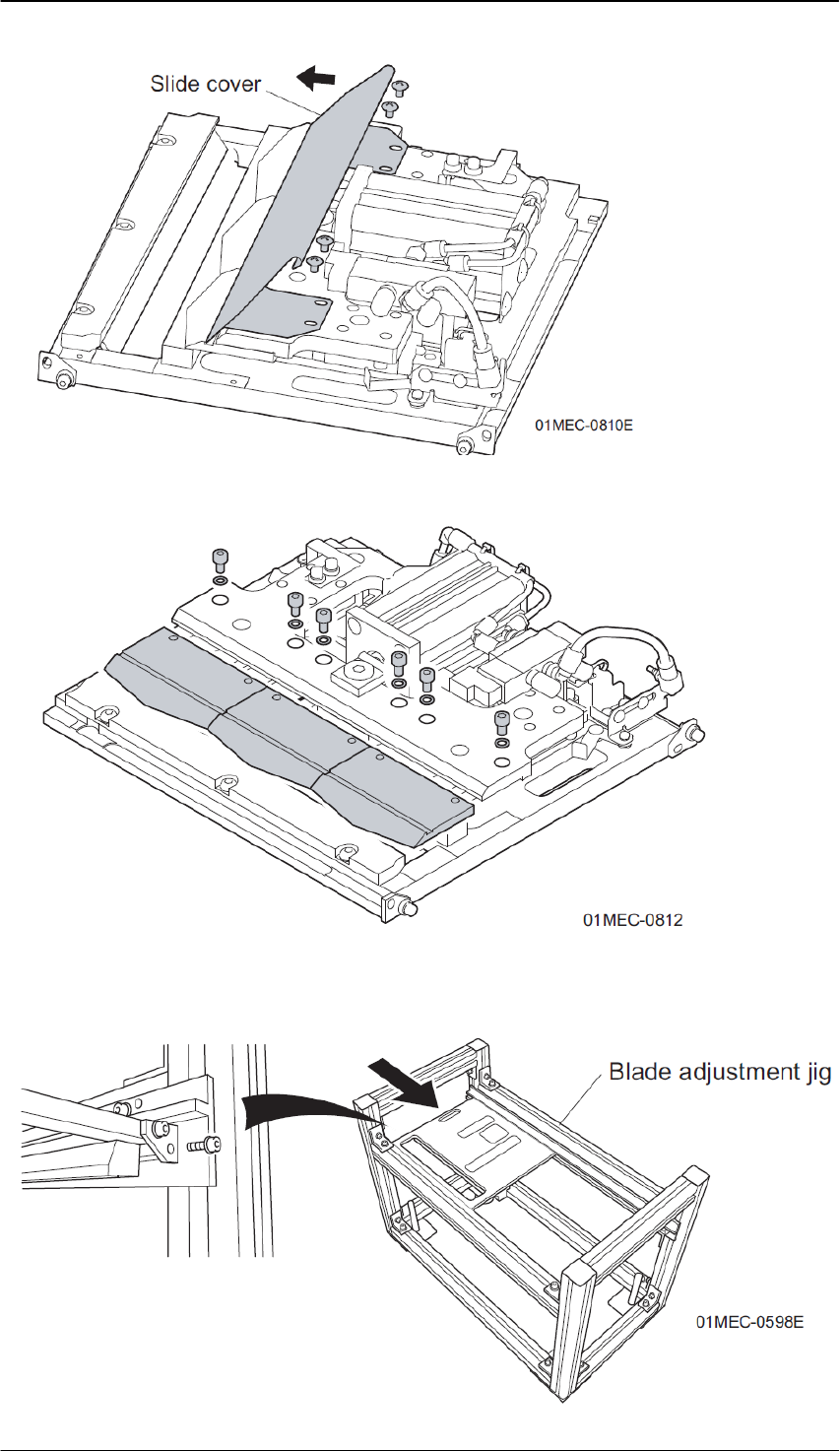

3. 请拧下螺栓，取下滑槽盖板。
4. 请拧下螺栓，更换新的可动刀刃。此外，可动刀刃用于 M3-2 中是 3 个，用于 M6-2 中是 5
个。更换时请将安装的所有可动刀刃全部更换。
固定刀刃和可动刀刃的间隙调整
5. 安装废料带处理单元到刀刃对齐调整治具上。请沿着沟槽插入废料带处理单元，用螺栓固
定。
