Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
2-15
FUJI MACHINE MFG. CO., LTD

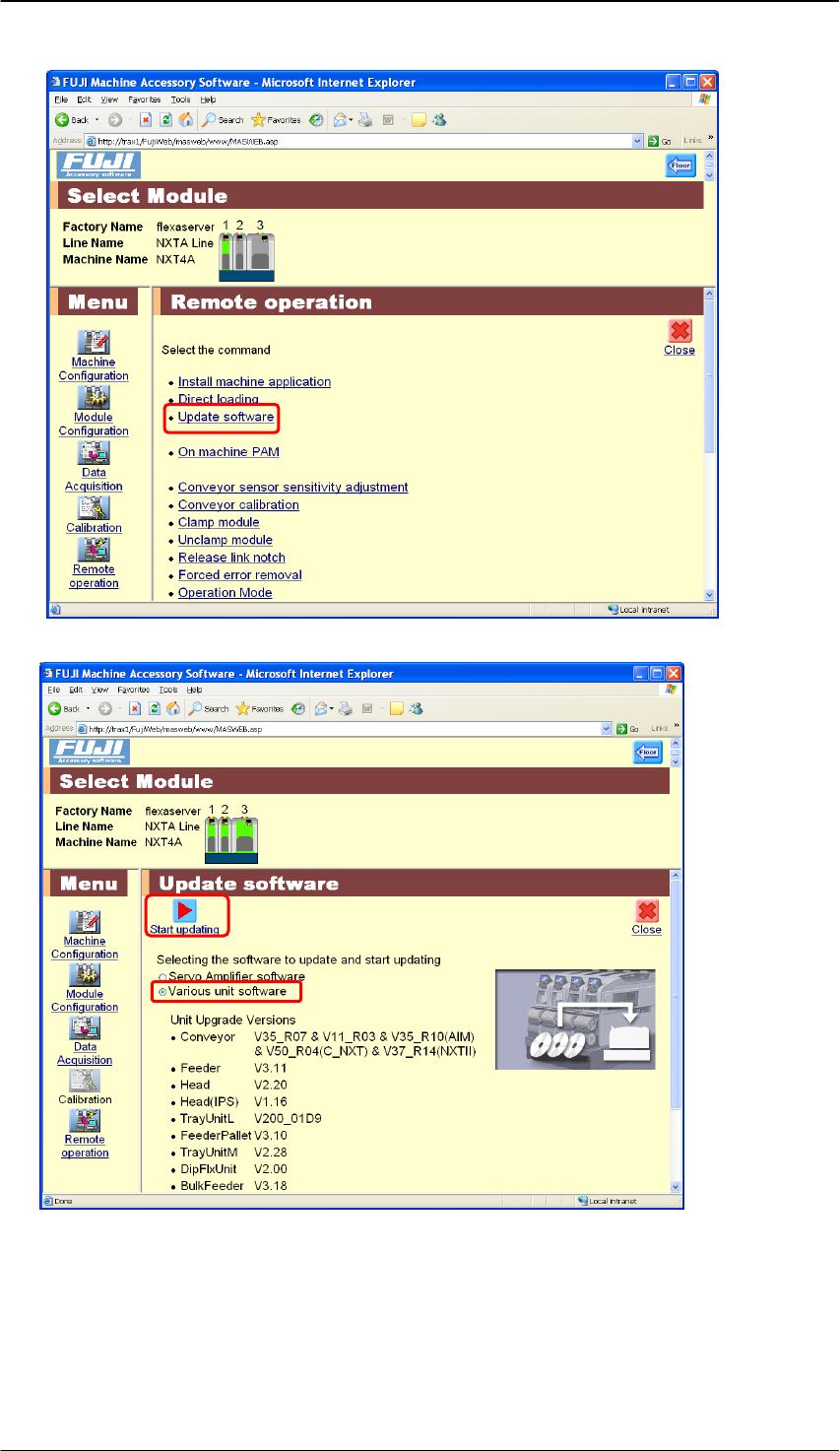

3. 选择 [Update Software]。
4. 选择 [Various units Software] – [Start Update]。
5. 等待一会就会启动模组周边单元的升级软件。到此为止完成准备工作。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
2-16
FUJI MACHINE MFG. CO., LTD

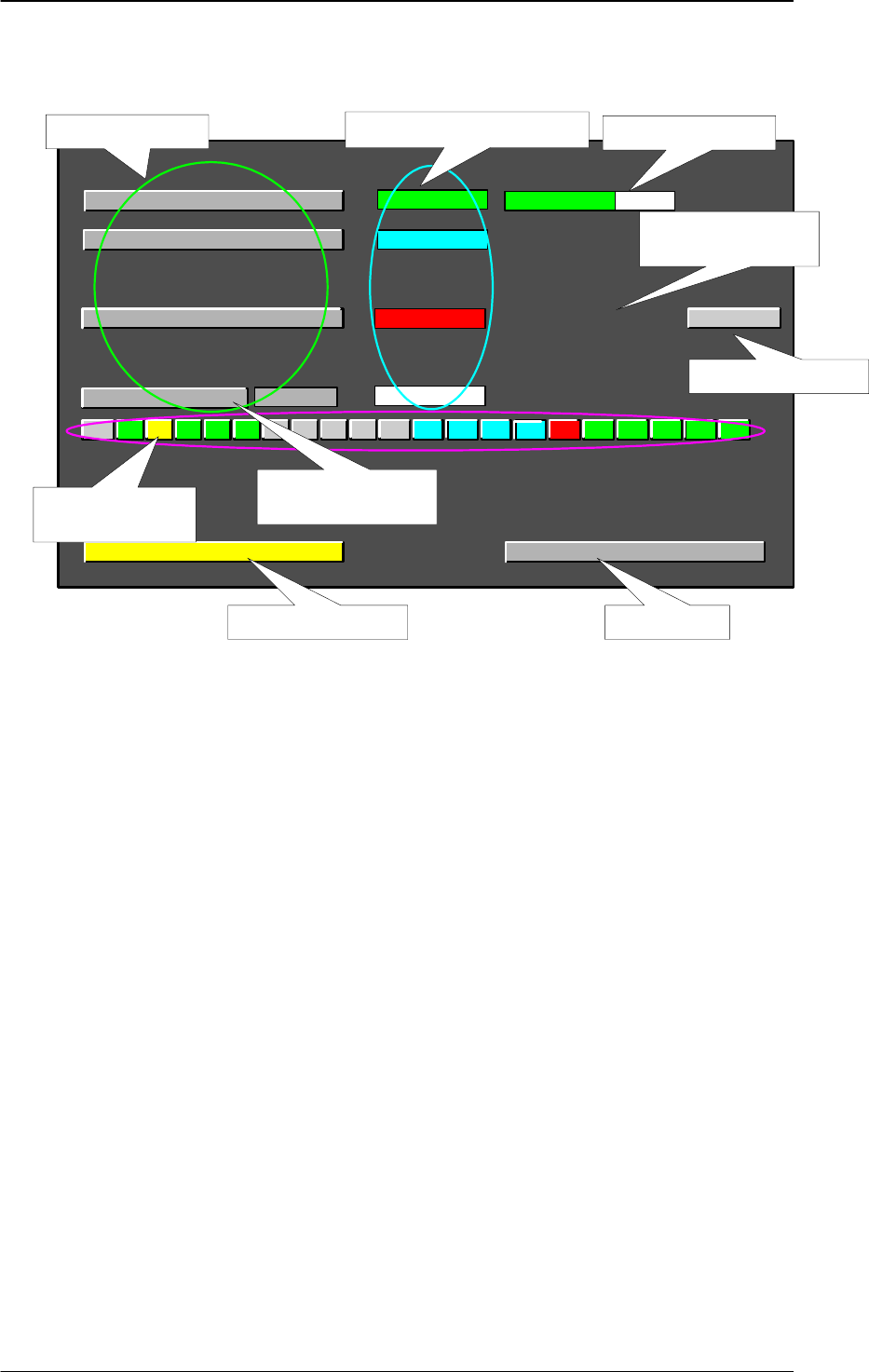

2.3.4 画面构成说明&操作步骤
对各周边单元软件升级的画面构成进行说明。
Conveyor
Head(1)
Pallet (Front)
Feeder (Front) [2]
Execute of All
Update Menu
All 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
COMPLATE !!
Normal
0%
Reboot
0x0000E506
64%
Version : V3.03 -> V3.05
Version : V3.01 -> V3.03
Version : V2.03
ERROR>>>
Progress Bar
2) Progress・Result Display
1) Unit Selection
3) Feeder
Selection
3) Selected Slot
Explanation
4) Version
Information
5) Error Display
6) Execute All 7) Reboot
Fig. 4.1 Menu Screen
《画面详细说明》
1） Unit Selection
选择进行升级的周边单元。选择中的项目会显示为黄色。
可以进行升级的单元显示为黑色字体。不需要的显示为白色字体。
[Pallet (Front)在搭载 tray unit-L/-LT 时，会显示 tray unit-L/-LT。
2） Progress・Result Display
显示出各单元的升级状况以及结果。
[Not Updated] ： 白 显示 “0％”
[Same Version] ： 蓝 显示 “SAME”
[Finish Update] ： 蓝 显示 “COMPLETE!!”
[Error] ： 红 显示 Error Code
[Updating] ： 绿 显示 Progress%
[Not loaded] ： 无显示
3） Feeder Selection
选择需要进行升级的料槽(slot)。
通过颜色区分来显示每支供料器(feeder)的升级状况以及结果等。
[Not updated] ： 绿
[Same Version or Finish Update] ： 蓝
[Error] ： 红
[Selecting] ： 黄
[Not loaded] ： 灰
被选择料槽上存在的单元说明表示在上方。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
2-17
FUJI MACHINE MFG. CO., LTD
4） Version Information
显示单元的当前版本以及升级后的版本。
左侧表示当前版本，右侧表示升级后版本。
5） Error Display
当升级中出现错误时会显示错误。
当选择后会显示详细错误画面。
6） Execute All
当进行所有单元的升级时选择此项。
7） Reboot
当结束升级时选择此项。
进行再启动后结束各种周边单元的软件升级。之后返回到通常的应用操作画面。
2.3.5 操作方法说明
1） Unit Selection
使用操作面板上的箭头键↑・↓ 可以选择各种单元。
当在选择了单元的状态下按下 OK 键就会开始升级。但是下列状态的单元是不能被选择的。
完成升级(Finish Update)
未搭载单元(Unit is not loaded)
相同版本(Same Version )(仅 conveyor 版本相同时可以被选择)
2） Slot Selection
升级供料器时，可以选择所有的供料器，也可以选择每个供料器。
Tray Unit-M/LT(C) 也可以选择每个料站。
当使用上下箭头键↑・↓ 选择了供料器后，使用左右箭头键←・→选择料站。供料器的状态以及
版本仅仅在选择后的料站上显示，当按下 OK 按钮后开始进行升级。
[All] ： 搭载中的所有供料器以及 tray unit-M/L/LT/LTC 会自动按顺序进行升级。
[Slot] ： 指定某一料站中搭载的供料器或 tray unit-M/L/LT/LTC 进行升级。
与 unit selection 相同，下列状态下的单元不能被选择。
完成升级(Finish Update)
未搭载单元(Unit is not loaded)
相同版本(Same Version )
2.3.6 一次性升级所有单元
当启动各周边单元的升级软件后 Figure 4.1 中 6) [Execute of All] 按钮处于可选状态。当按下
OK 按钮后搭载中的所有单元会依次进行升级。
<一次性升级所有单元的特长>
升级搭载中的所有单元。.
相同版本时除 conveyor 外不进行升级。
出现升级失败的单元时，中断处理，自动移到下一单元进行升级。
一次性升级正常完成后，会自动结束升级，进行自动重启后回复到通常应用画面。
一次性升级时出现失败的单元时，不会自动结束所有升级处理，发生异常的单元可以过后
进行确认。选择[Reboot]后可以启动到通常画面。
