Edition 1.0 N X T I I 用户高级培训手册 FMC-1010-003-0 C 3-4 FUJI MACHINE MFG. CO., LTD 8. 从相机后部拆下连接线插头 (2 个 ) 。 9. 按照与取下时相反的顺序安装新的单元。 10. 将主电源开关 ON 后接通模组的电源。 11. 插入模组。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-3
FUJI MACHINE MFG. CO., LTD
注意
)

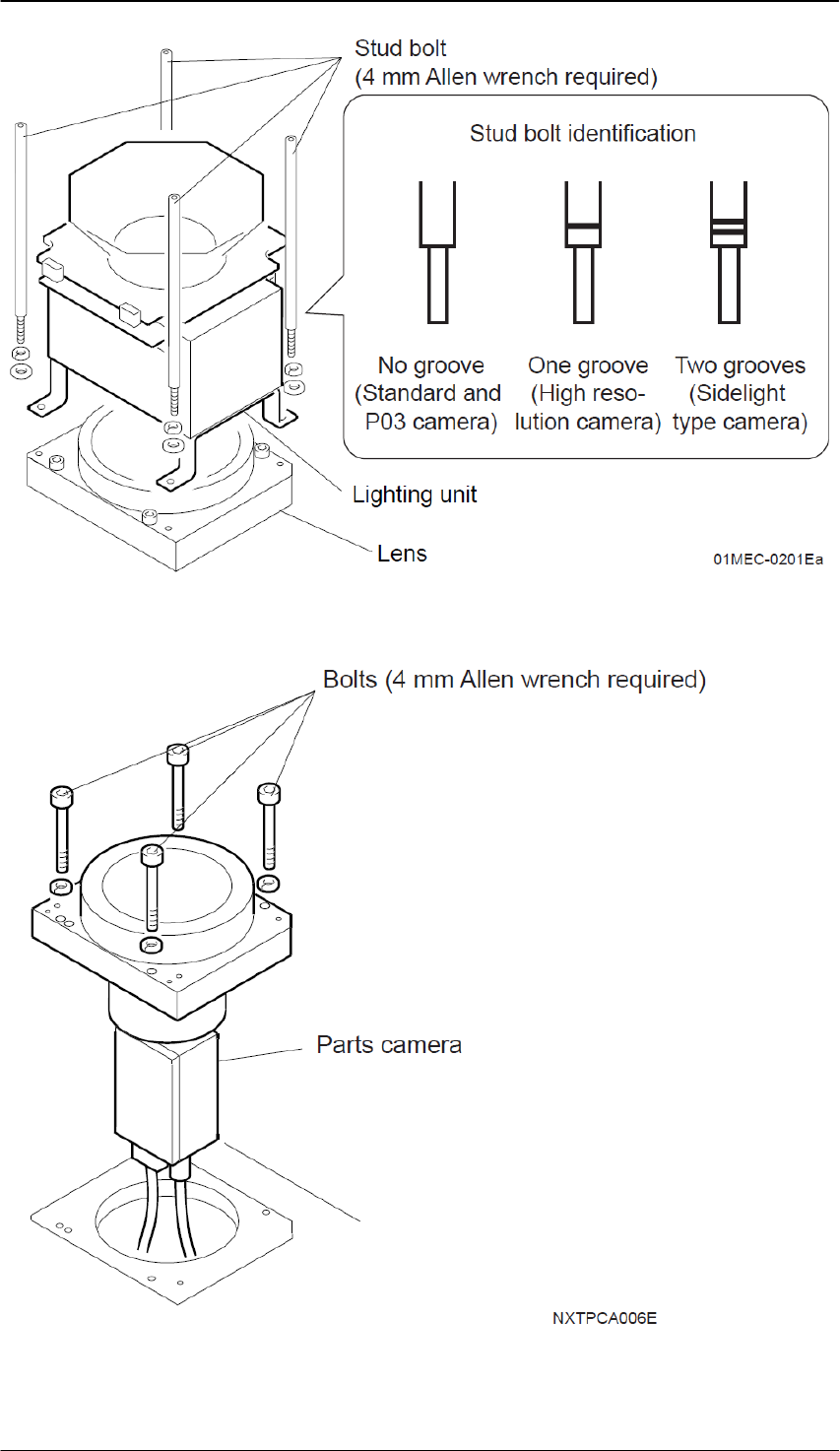

安装的时候，请注意不要将导线卡在螺柱上，有可能发生短路。
7. 用扳手拧松固定在相机单元上的螺栓(4 根)并取下。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-4
FUJI MACHINE MFG. CO., LTD
8. 从相机后部拆下连接线插头(2 个)。
9. 按照与取下时相反的顺序安装新的单元。
10. 将主电源开关 ON 后接通模组的电源。
11. 插入模组。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
3-5
FUJI MACHINE MFG. CO., LTD
3.2 定位相机的更换
相机盖罩，灯具， 变焦镜以及相机主体是作为一个单元来处理的。不能仅对其中的单个部件
的进行更换。
3.2.1 必要工具
六角扳手一套，M5.5 扳手。
3.2.2 操作时间
旧灯具/相机单元的拆除→新单元安装为止约十分钟。
3.2.3 更换方法
1. 拉出模组。
2. 将主电源开关 OFF。
警告
)
在更换定位相机前，请务必切断机器主电源。
3. 如果相机单元后部有防止插头脱落的筋板时，请拆除。
4. 拆除相机单元后部的插头。
