5.1.8 测定的准备（软件版本 V5.11 以前的时候）
测定 H01，H02，H04(S)，G04，OF 工作头时

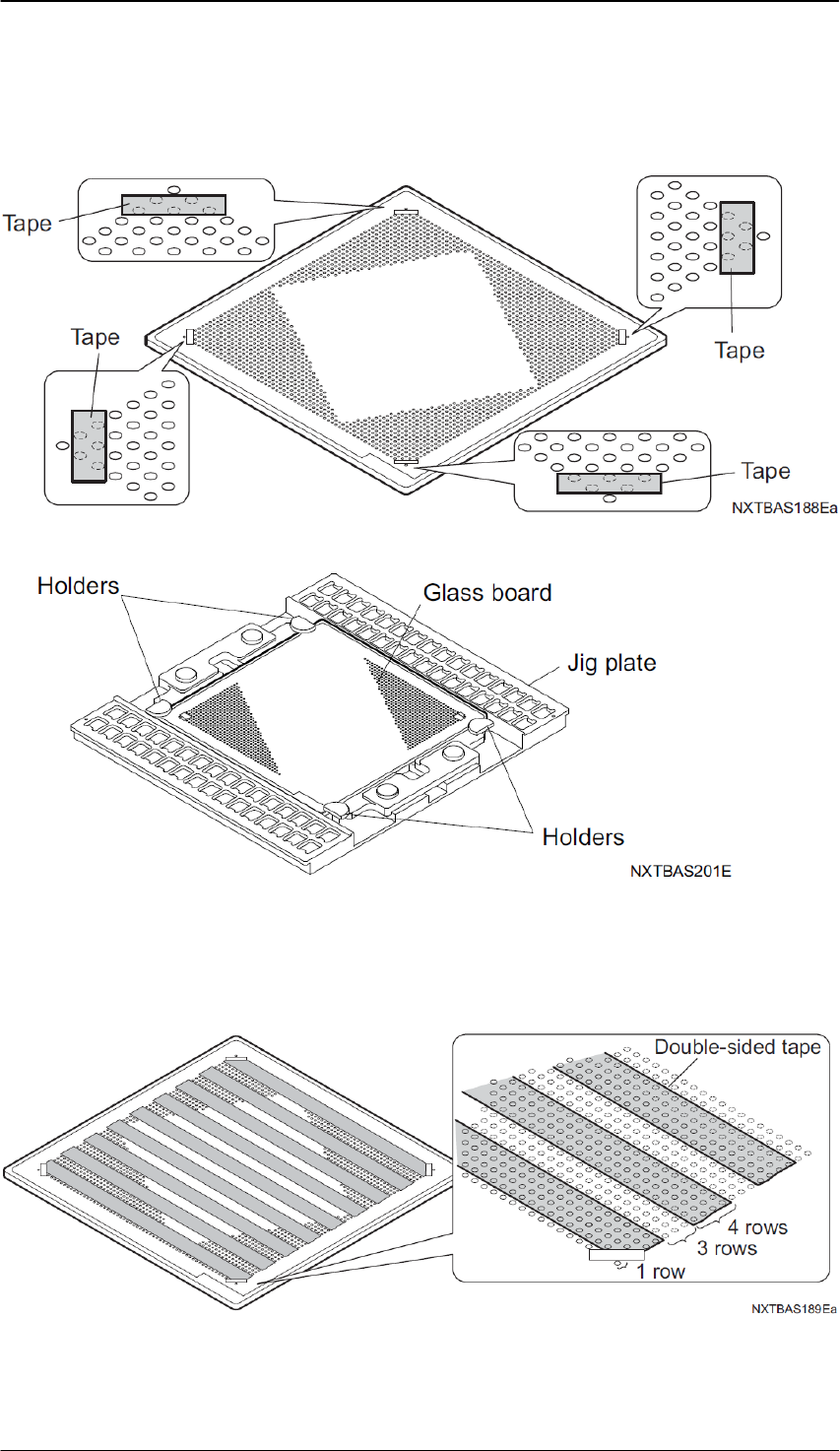

1. 请将与 4 角的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错误读取在 4 角的
定位点。覆盖的粘纸请贴在玻璃电路板的定位点印刷面。
2. 请将玻璃电路板的定位点印刷面向上，安装在治具板的中央，并用 4 个螺丝固定。
3. 请在玻璃电路板上贴双面粘纸（10mm 宽，半透明型）。从上向下空开 1 列覆盖住定位点
的 4 列进行粘贴。空开 3 列后再贴以下的 4 列。请注意在 4 角的定位点上，不要贴双面粘
纸。粘帖粘纸的张数如下所示。
・ 测定 H01, OF 工作头时: 5 张 测定 H02, H04(S), G04 工作头时: 9 张
备注
)
请确认在玻璃电路板和双面粘纸之间是否有气泡和异物。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-24
FUJI MACHINE MFG. CO., LTD
4. 请将玻璃元件安装到治具板上。对 H01、OF 工作头，安装在治具前端，从第 1 列开始安
装 32 个。对 H02，H04(S) ,G04 工作头来说在治具前端和后端都要安装。在 H02、H04(S)、
G04 工作头上安装 64 个。
备注
)
玻璃电路板的表面，请经常保持清洁的状态。
测定 H08，H12(S)，H12HS 工作头时
1. 请将与 4 角的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错误读取在 4 角的
定位点。覆盖的粘纸请贴在玻璃电路板的定位点印刷面。
2. 请将玻璃电路板的定位点印刷面向上，安装在治具板的中央，并用 4 个螺丝固定。
Edition 1.0
NXT II
用户高级培训手册
FMC-1010-003-0C
5-25
FUJI MACHINE MFG. CO., LTD
3. 请在玻璃电路板上用双面粘纸（约 50mm 宽，长 100mm 以上）粘贴。此时，请注意在 4
角的定位点上，不要粘贴双面粘纸。
备注
)
请确认在玻璃电路板和双面粘纸之间是否没有气泡和异物。
4. 将 1005 白色元件安装在 8mm 供料器上，将送料间距对准 2mm。请将这个供料器安装在
执行 PAM 的模组的料站上。
