THT(Circle Pad)检测条件
进行Through Hole检测时，部分引脚爬锡检测项目中添加了Circle Pad功能。

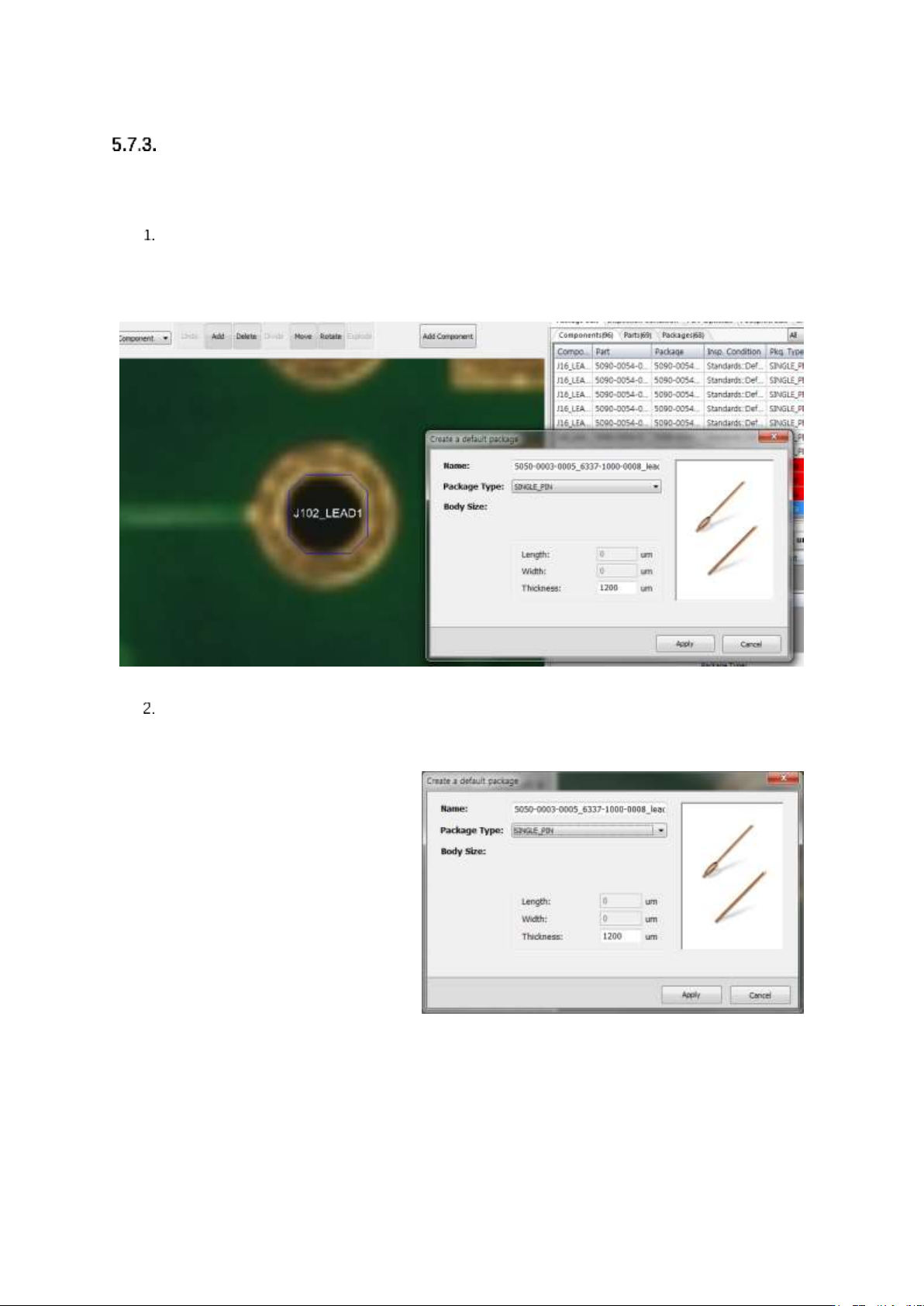

如要使用THT检测功能，首先要添加Single Pin类型的封装。如下所示，在现有Create a
default package窗或在Programming>PackageEdit标签，将PackageType选为“Single Pin”后
添加封装。
如要将Single Pin添加为封装，则该元件的本体中只能存在1个焊盘。如果焊盘为2个以上，将
显示以下提示信息，并无法添加封装。
Koh Young Technology Inc.
166

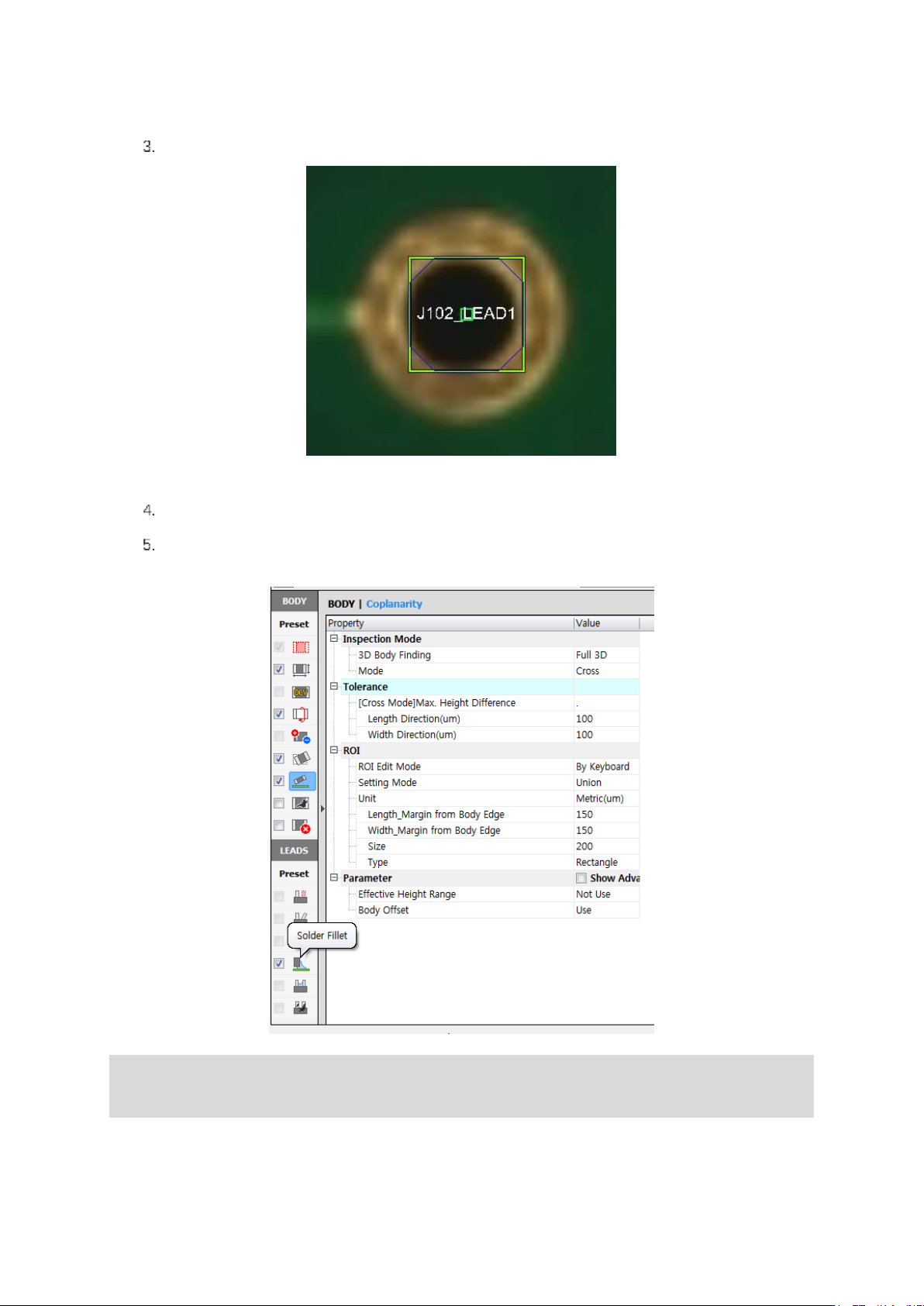

添加Single Pin后，如下生成内部引脚的宽和长分别固定为0.1mm的封装。
Single Pin封装无法调整引脚大小，因此在PCB View中无法选中引脚焊盘。
并且，本体检测项目中的OCV、Polarity将被禁用，同时引脚中除Solder Fillet以外的所有选项
将被禁用。
※注：
Solder Fillet中只可设置Inspection Mode、Bare Copper Check、Free Image Selection选项，Inspection
Mode只支持Pad Steep Area(3D+2D)。
Koh Young Technology Inc.
167
6. 高级功能（Advanced Functions）

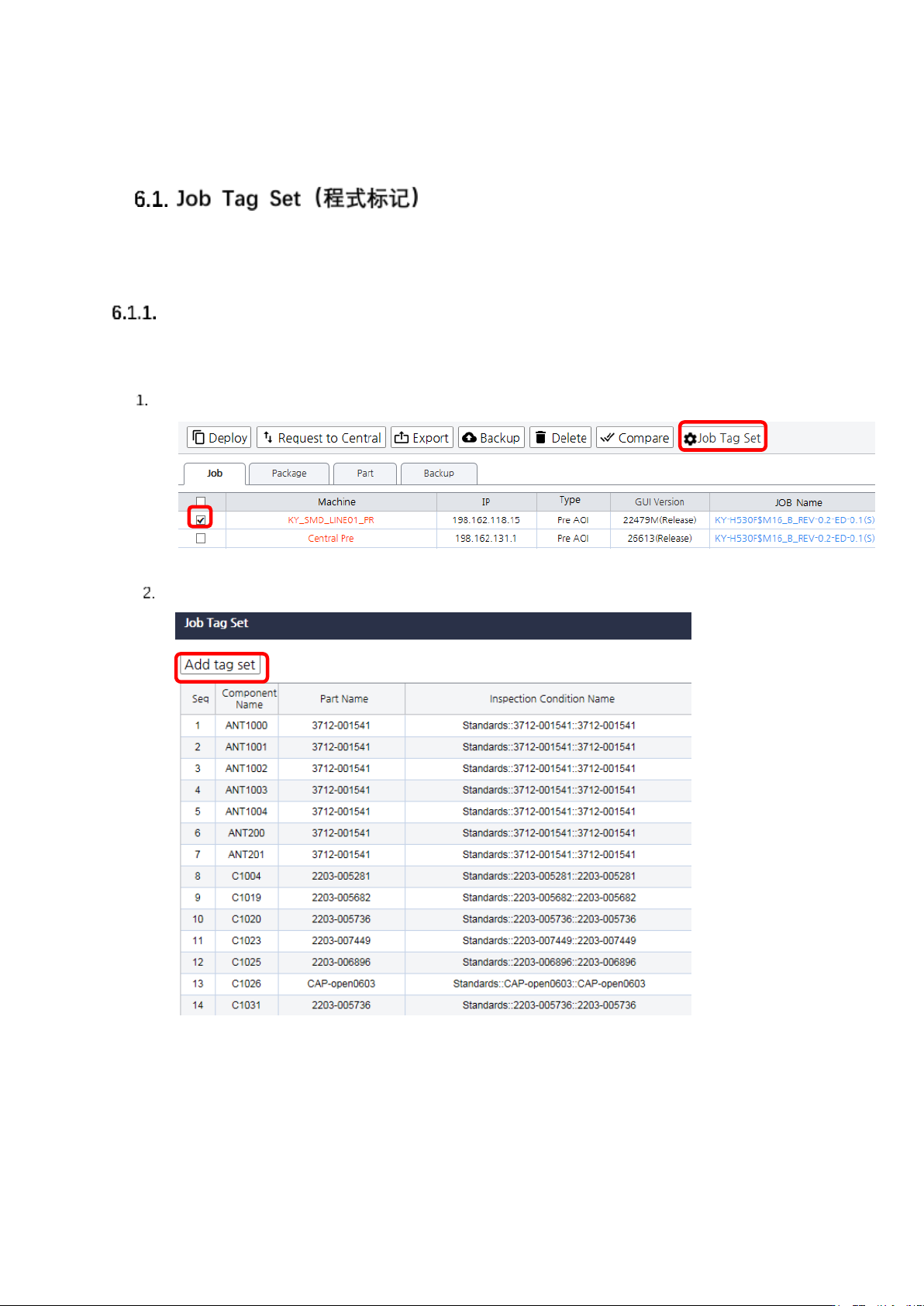

Tag Set Inspection是在程式文件中按元件单位选择要除外的项目并创建Job Tag Set，同时在AOI GUI选
择所需Tag Set进行检测的功能。
程式标记设置
如要设置程式标记，请按以下顺序进行操作。
在Library同步菜单的程式选项卡选择要设置Job Tag Set的程式文件，并点击Job Tag Set按钮。
如下显示，弹出Job Tag Set窗时，点击添加Job Tag Set按钮。
