Review PC的KSMART Agent设置
如下设置Review PC中安装的KSMART Agent。
项目
说明
Configuration (①)
KSMART Agent的设置菜单
Vision PC IP (②)
输入Review判定的AOIGUI设备IP
在任务栏的KSMART Agent托盘图标上方点击鼠标右键，并选择Configuration(①)。
请在Vision PC IP项目(②)中输入与该Review PC相连接的AOIGUI设备IP。
点击OK按钮(③)完成设置。
直列设备的AOIGUI设置
开始AOIGUI程序前，先运行AOIConfig并在Machine>Job File PC ID项目输入该设备的IP地址。
①
②
③
Koh Young Technology Inc.
243
如要收集检测结果及元件的CDO，需要如下设置直列设备的AOIGUI -设置窗口相关项目。
项目
说明
Save CDO(Component Data
Only) (③)
是否保存判定为NG的元件的CDO文件
Path to save Images (④)
按以下规则在保存CDO文件的路径后生成文件夹时，即可保存CD
O文件。
- 指定路径\FineTuningCBI\PCB型号名\PCBID
Ex)E:\CbiTest\FineTuningCBI\TEST_M1\56689
Fine-Tuning Option (⑤)
设置OPO选项的项目
Save Result Data (⑥)
为传到LM2.0服务器是否保存检测结果
Result Data (⑦)
(⑥) 设置使用项目时是否将检测结果保存为NG或NG+GOOD
Defect type CBI (⑧)
保存检测结果时，设置是否只保存属于某种检测类型的结果
①
⑥
⑧
⑨
⑤
⑦
②
③
④
Koh Young Technology Inc.
244

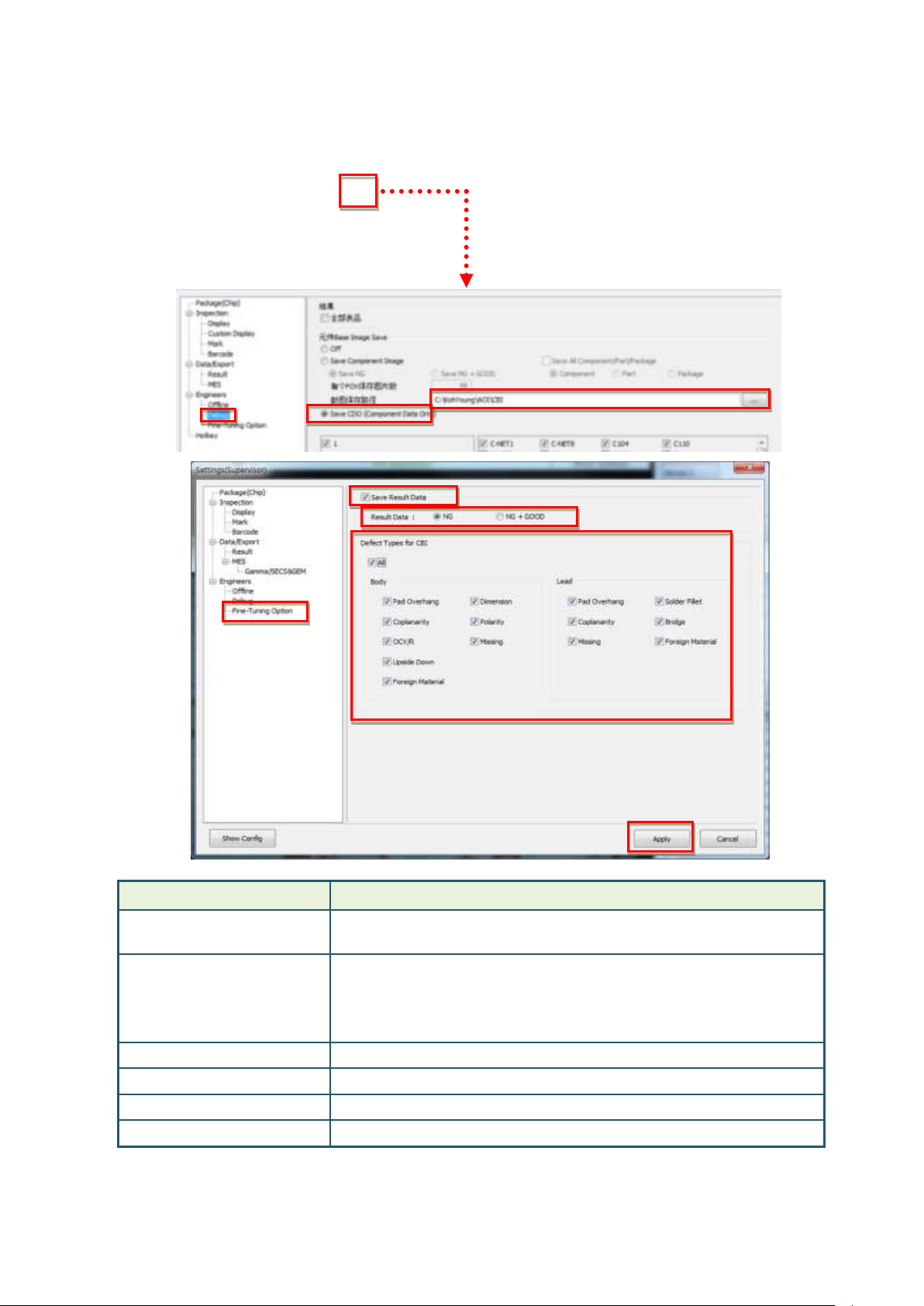

1. 请点击 AOIGUI 的设置按钮(①)打开设置窗口。
2. 请在左侧目录中选择 Engineers → Debug 项目(②)。
3. 请选择 Save CDO(Component Data Only)项目(③)。
4. 指定元件 CDO 文件的保存路径(④)。
5. 在左侧目录中选择 Engineers→ Fine-Tuning Option 项目(⑤)。
6. 请在 Save Result
Data 项目(⑦)选择是否只保存检测结果中的 NG，或保存 NG 与 GOOD 全部信息。
7. 保存检测结果时，选择保存哪一检测类型(⑧)的数据。
8. 选择 Apply 按钮(⑨)保存内容。
