Koh Young AOIGUI Programming Manual V2.7.4.pdf - 第232页
K oh Y oung Technolog y Inc. 232 不良验证 (Defect Verification) 窗口 检测加载的虚拟程式时 ，不良视图窗口会显 示 Verificati on 按钮，加载程 式后进行首次检测时 ，只检测 因误报保存的元件中最 后一个保存到 LM 2.0 服务器的元 件，如果没有误报的元 件时，则检测 以 NG 状态 最后被收集的元件。 用一个元件作为基准修 改检测条件时，可以 利用 Histori…
Koh Young Technology Inc.
231

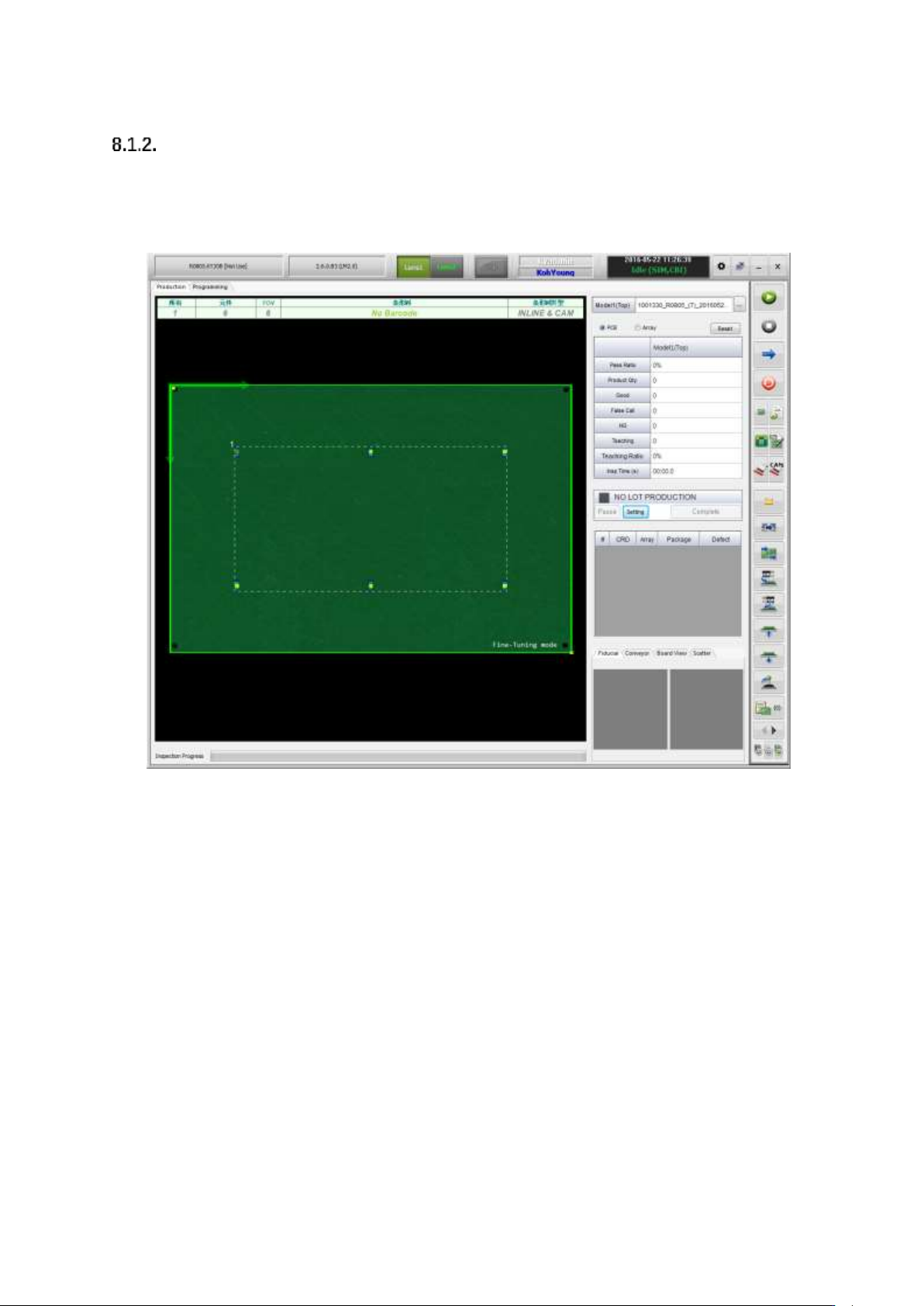

虚拟程式加载界面
OPO模式的程式选择窗口选择料号或封装加载程式时，LM2.0服务器将布置对选中料号或封装的虚拟
程式。加载虚拟程式时，如下所示，可以确认虚拟元件的布置情况。不过由于是虚拟程式，不会导出整
板图像。
Koh Young Technology Inc.
232
不良验证(Defect Verification)窗口
检测加载的虚拟程式时，不良视图窗口会显示Verification按钮，加载程式后进行首次检测时，只检测
因误报保存的元件中最后一个保存到LM 2.0服务器的元件，如果没有误报的元件时，则检测以NG状态
最后被收集的元件。
用一个元件作为基准修改检测条件时，可以利用Historical Chart确认之前处理的元件在重新检测后对结
果产生的影响。此外，今后检测时，将检测虚拟程式的所有元件，并在Defect Verification窗口比较重
新检测前后的检测条件进行显示。

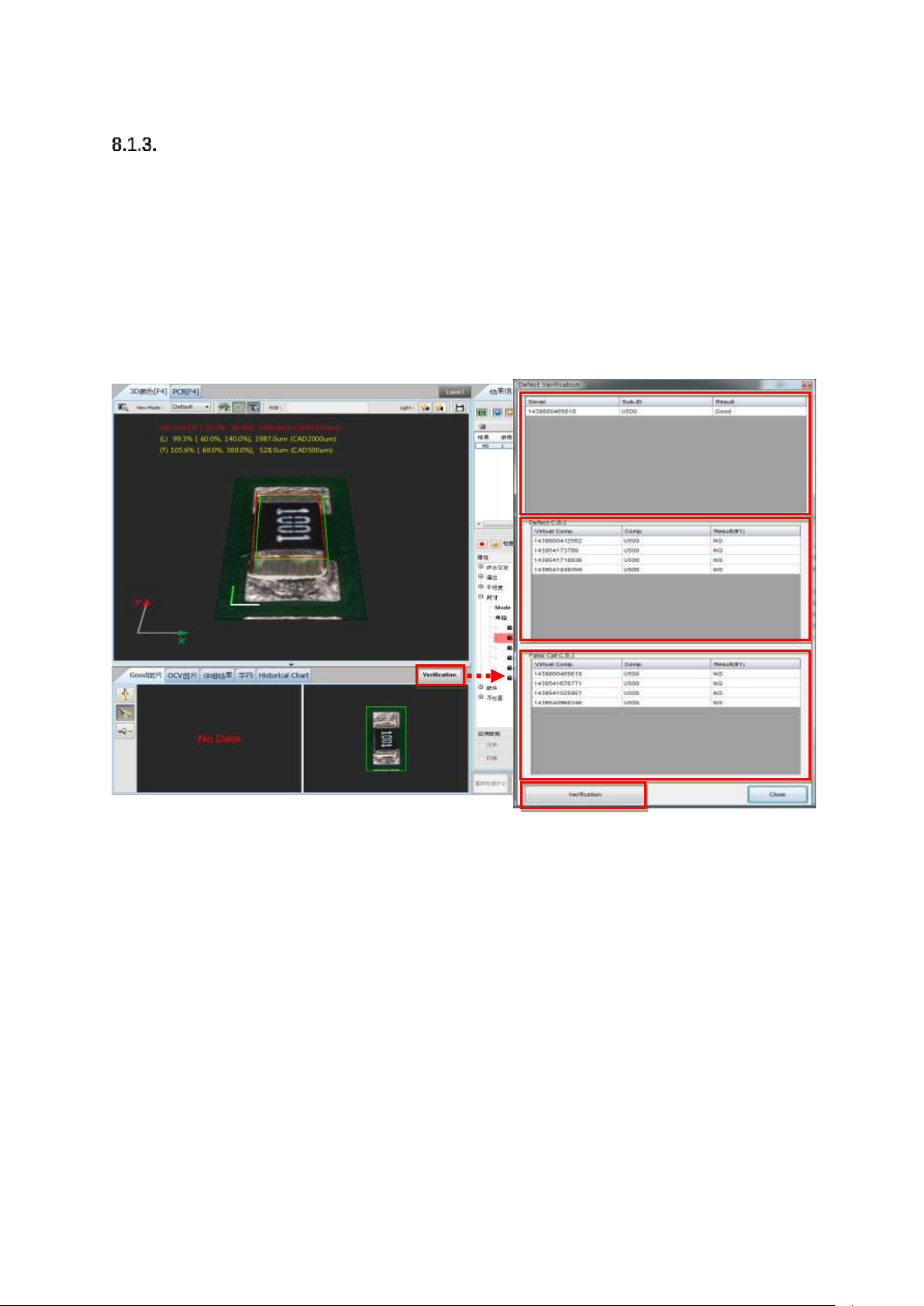

加载虚拟程式后进行首次检测时，如果点击不良视图界面的Verification按钮，则如下显示Defect
Verification窗口。
①
②
③
④
⑤
Koh Young Technology Inc.
233
① Vecification 按钮：弹出 Defect Verification 窗口
② 虚拟程式检测结果：显示从 LM2.0 服务器加载的程式检测结果，首次检测时，只对一个元件进
行检测
- Serial : 在服务器上用虚拟元件名称指定并配置的虚拟元件名称
- Sub-ID: 指定元件名称(ID)
- Result: 作为对指定元件的检测结果，显示 NG 或 GOOD 信息
③ Defect C.B.I: 显示收集 CDO 时判定为 NG 的元件检测结果
- Virtual Comp: 服务器上设置的虚拟元件名称
- Comp: 指定元件名称
- Result(#1): 收集当时检测结果
④ False Call C.B.I: 收集 CDO 时作为误报收集的元件列表（项目内容与 Defect C.B.I 一致）
⑤ 验证(Verification): 用于进行验证的重新检测运行按钮，对加载到虚拟程式的所有元件进行检测

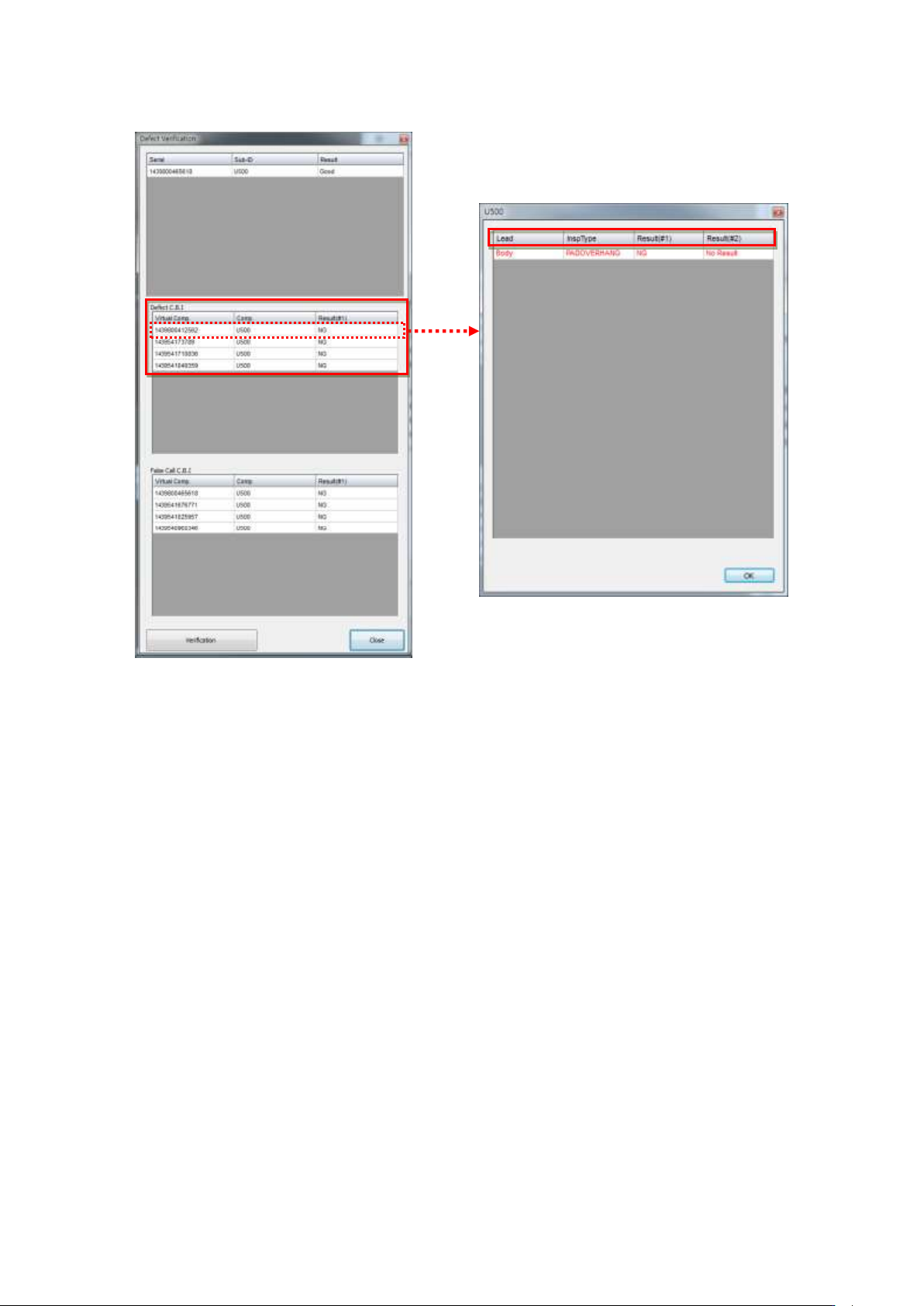

⑥ 详细信息窗口：Defect C.B.I 面板(③)或 False Call C.B.I(④)双击指定项目，并显示详细查看该元
件的检测结果窗口
- 根据检测条件显示 AOIGUI 中判断的结果和最后运行的检测结果信息
- 直列设备中的检测结果值与 OPO 模式下检测的结果值有修改时，用红色进行标记
• Lead: 显示是否为本体或引脚的信息
• InspType: 检测类型
• Result(#1): 直列设备的 AOIGUI 判定的结果值
• Result(#2): OPO 模式下检测的结果值
⑥
