K oh Y oung Technolog y Inc. 187 该功能只对 Capacitor 及 Resister 元件 (Chip) 通过手动检测 推荐适当的检测 条件设置值，这样可 以更迅速便 捷地制作程式。 1. 在检测条件标签选择芯 片元件，并点击右侧 Auto -tuning 按钮。
Koh Young Technology Inc.
186
GCCT 检测条件
- 直线距离(Straight-line Distance): 两个元件之间的直线距离
- X 轴距离(X-Axis Distance): 两个元件之间的 X 轴基准距离检测
- Y 轴距离(Y-Axis Distance): 两个元件之间的 Y 轴基准距离检测
- 高度差(Height Difference): 检测群组内最大高度值与最小高度值之间的差异
检测结果
Koh Young Technology Inc.
187
该功能只对Capacitor及Resister元件(Chip)通过手动检测推荐适当的检测条件设置值，这样可以更迅速便
捷地制作程式。

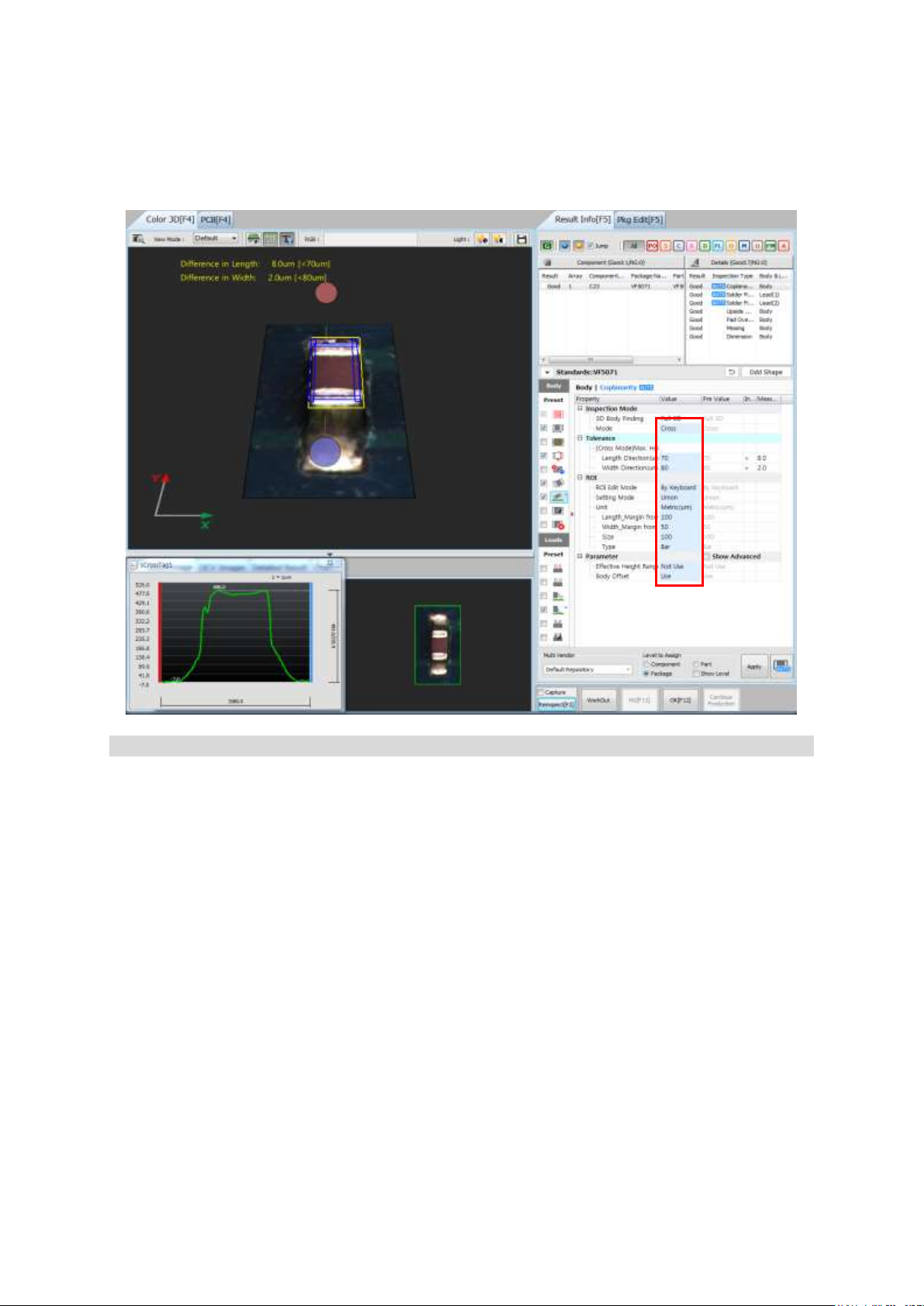

1. 在检测条件标签选择芯片元件，并点击右侧 Auto-tuning 按钮。
Koh Young Technology Inc.
188
2. 完成检测后，请在不良视图中确认最佳推荐值。如下所示，通过 Auto-tuning 推荐的值用蓝色单
元格显示，并自动应用。
※ 注：目前，此功能只在本体翘起及爬锡检测条件下使用，计划以后扩大应用到其他项目中。
