Koh Young Technology Inc.

295

设置长板重叠区域

长板

选项按分段区域来进行检测，并以分段Fiducial位置区分并定义分段区域。在此分段Fiducial区域外

边存在元件时，为了将该元件包括在分段区域里，需要按如下步骤进行设置重叠尺寸(Overlap Size)。

移动至PCB设置&信息(PCBSettings & Info) > PCB信息(PCB Information) > Long B/D Overlap(mm)，

并设置长板的重叠区域。

设置分段Fiducial的方法

长板功能上以Fiducial位置来区分分段区域。为了分割分段区域，请按照以下步骤注册分段Fiducial。

1. 可以以在 Global fiducial 设置 Range 来设置分段 Fiducial。

2. 在 Edit Fiducial 窗口中，将 Range 设置为分段(Step)。

3. 请按照分段区域分配 Step ID。

Koh Young Technology Inc.

296

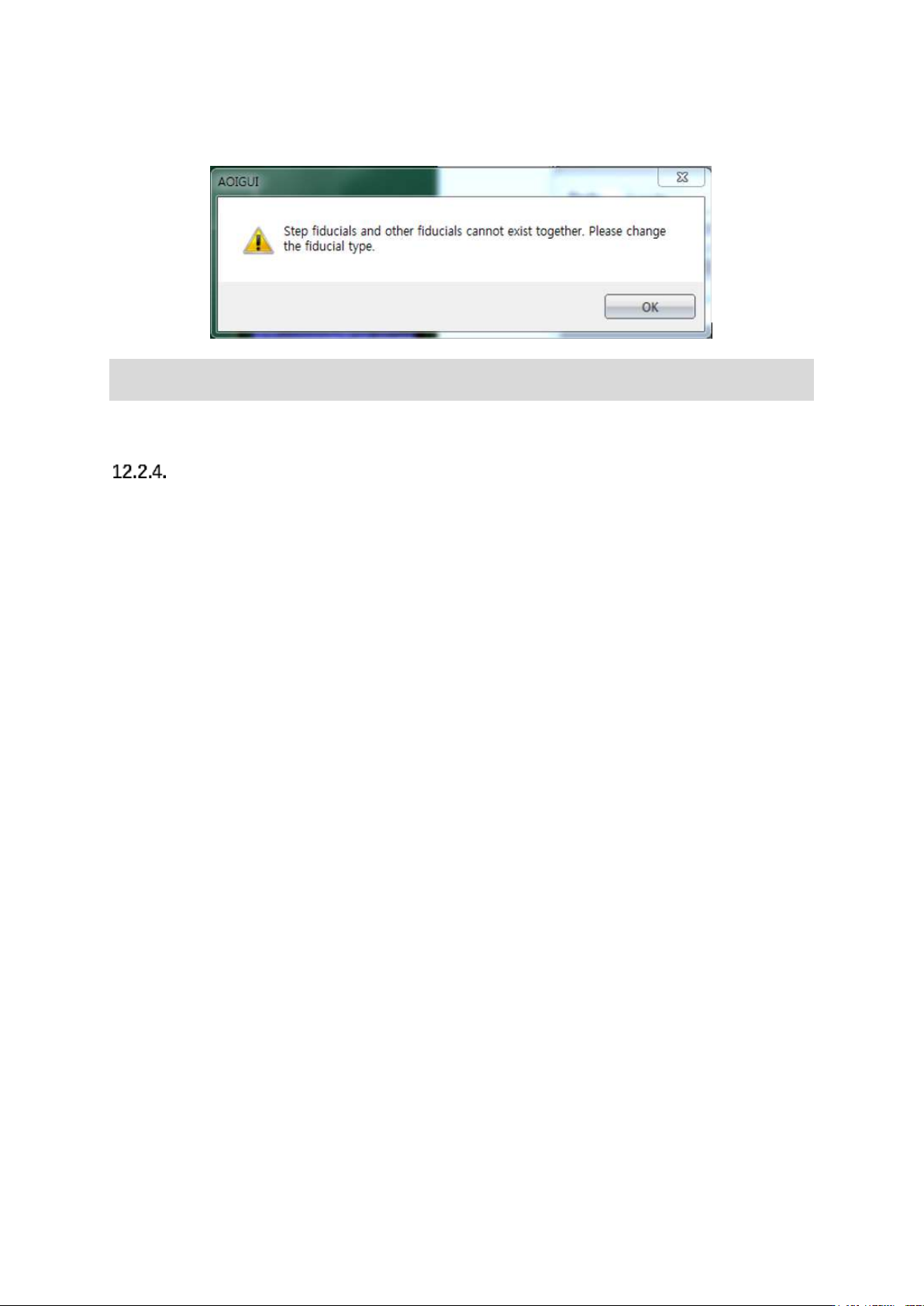

4. 保存程式文件时，如果分段 Fiducial 和其他类型的 Fiducial 混在一起，将会弹出如下消息。

※ 注: 弹出如上消息时，无法保存程式。因此，请删除Fiducial(不是分段Fiducial), 或者设置为

Unused。

FOV优化

1. 存在分段 Fiducial 的时候，将会以分段区域为基准执行 FOV 优化。

2. 如图所示，如果设备是 LR 方向，则 FOV 优化将从右侧开始进行优化。

Koh Young Technology Inc.

297

3. 如图所示，如果设备是 RL 方向，则 FOV 优化将从左侧开始进行始优化。

4. 在 1

分段区域不包含的所有元件将自动分配到 2

分段区域。

5. 在 PCB 视图可以查看 FOV 优化的结果。点击显示 FOV(Show FOV)按钮时，可以以点击右侧产生

的按钮来查看各分段区域的优化结果。
