K oh Y oung Technolog y Inc. 201 3D Noise • Body to Body Noise Remov al: 在元件之间间隔较 窄的基板 上使用此功能 时，可降低元件间 的噪点。 • Artifact Heig ht Noise Remov al: 消除噪点。使用此 选项时， 检测时间 会增加。 Advanced Parameters （高级参数） - 与现有的本体预 设的检测 条件设置相 同。
Koh Young Technology Inc.
200
<选项解释>
※ 注: 以下选项对用GPU重建的所有FOV具有相同的效果。
Slope Compensation
• Base Slope Compensation
- Iterative Plane Fitting (默认值): 通过多次重复补偿斜率面来精确补偿基板上的弯曲，从而
提高 3D 质量的选项。
- Interploation Plane Fitting: 除非用 Interative Plane Fitting 选项无法补偿，否则不使用。
• Compensation Accuracy
- Low: 需要
- Normal(默认值)
- High
- Extreme: 当需要提高 3D 重建质量时使用
• Basic Array Slope compensation
- On: 在一个 FOV 中有五个或更少的连板时使用
- Off: 与半导体基板相似，有许多同样的连板时使用
※ 注: 尽管是有多个连板的基板，但还将其选项设为‘On’时，检测速度会变慢。
Koh Young Technology Inc.
201

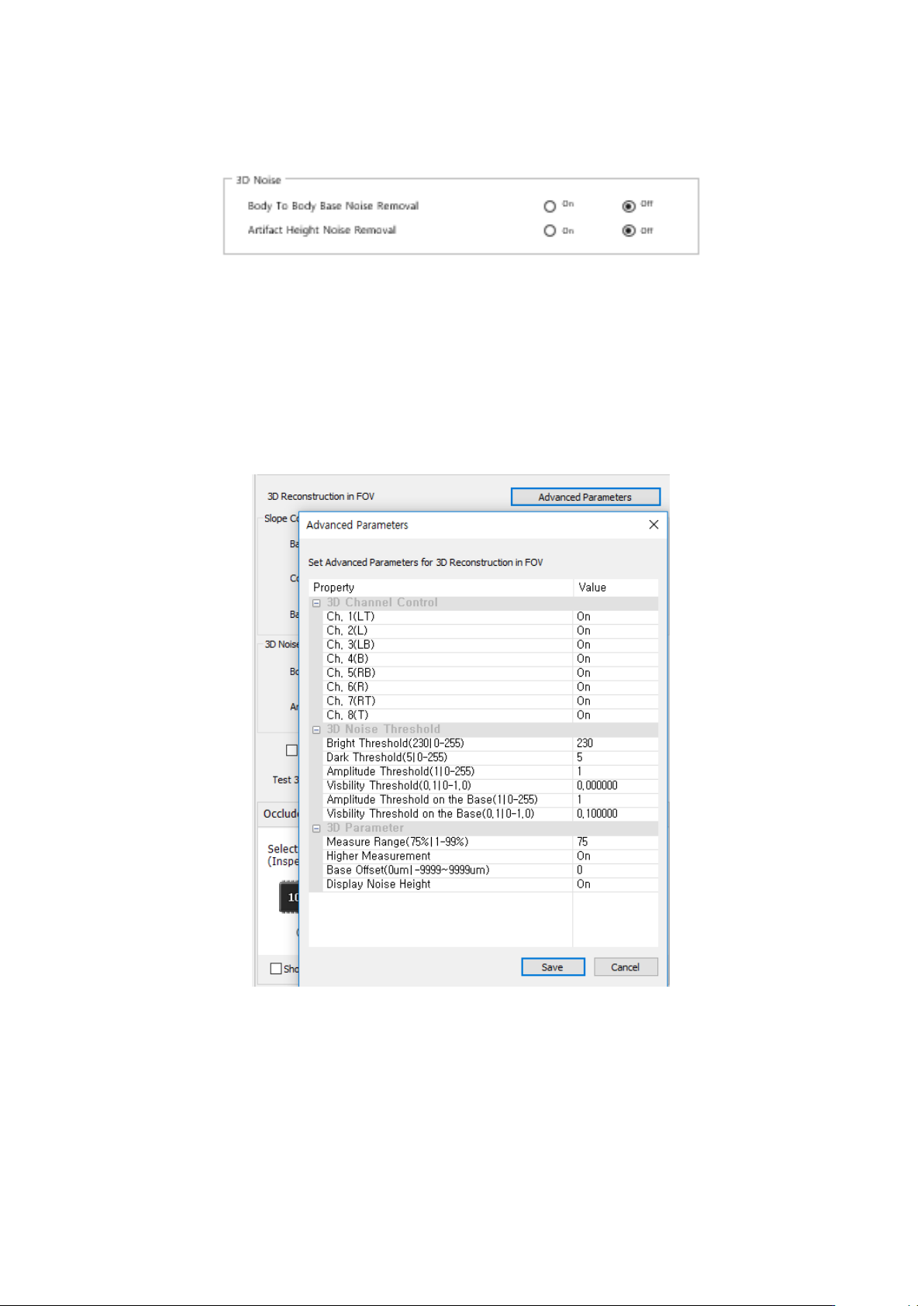

3D Noise
• Body to Body Noise Removal: 在元件之间间隔较窄的基板上使用此功能时，可降低元件间
的噪点。
• Artifact Height Noise Removal: 消除噪点。使用此选项时，检测时间会增加。
Advanced Parameters（高级参数）
- 与现有的本体预设的检测条件设置相同。
Koh Young Technology Inc.
202
7. 程式管理器(Job Manager)
程式管理器(Job Manager)是Koh Young Technology的AOIGUI系统中包括的JOB文件编辑程序，利用
程式管理器用户可以更方便地编辑、删除及保存JOB文件。
程式管理器的主要功能如下图所示。
添加、编辑、删除及复制包括Footprint在内的元件
添加、编辑及删除连板
料号库管理
导入CAD文件
运行程式管理器方法具有以下两种：
AOIGUI >选项选项卡> Add Component 按钮
AOIGUI >主要选项卡> Create Job without Gerber 按钮
Add Component按钮
添加、编辑或删除包括Footprint在内的元件时，请按以下顺序运行程式管理器。
运行AOIGUI后，请打开要编辑的JOB文件。
请在选项选项卡点击Add Component按钮。
运行程式管理器，并可进行添加或编辑操作。
