K oh Y oung Technolog y Inc. 255 双击 Result 项目时如果显 示查看详情窗口 ( ③ ) ，请确认 在什么检测条件下发生 了 NG 。 点击 OK 按钮关闭窗口。 首次检测时， Virtual Job 只检测一个 元件，以该检测结 果值为基础，在 Hi storical Chart 通过调 节 Tolerance 可以比较历史结果，并可确认产生 的影响。 ③
Koh Young Technology Inc.
254
可按以下顺序确认直列设备中进行的检测结果和当前OPO模式下检测的结果。
OPO中检测的结果值将显示在界面上方的Result项目(①)中。
直列设备中检测的结果值将显示在Defect C.B.I面板的Result项目(②)中。
①
②
Koh Young Technology Inc.
255

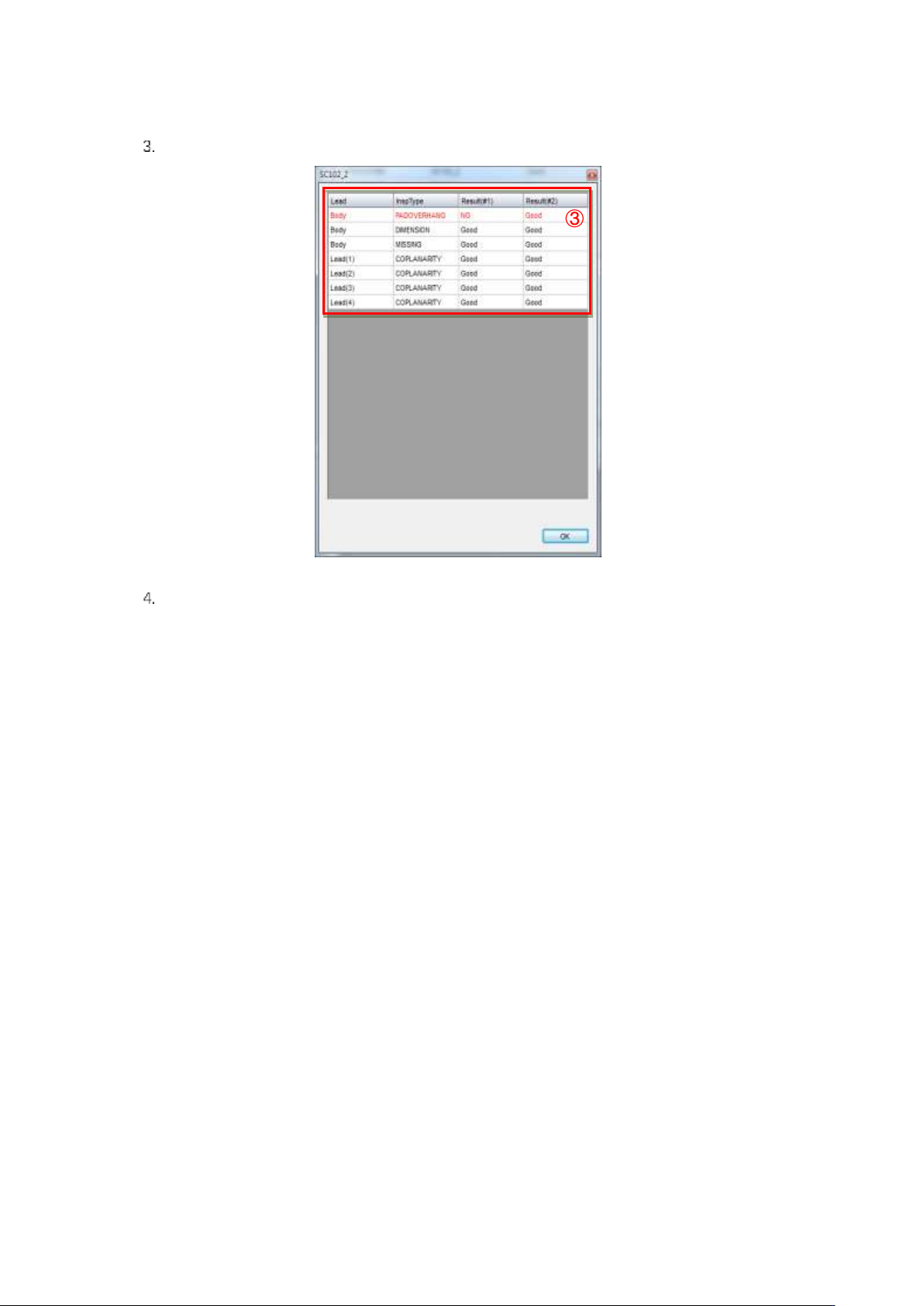

双击Result项目时如果显示查看详情窗口(③)，请确认在什么检测条件下发生了NG。
点击OK按钮关闭窗口。
首次检测时，Virtual Job只检测一个元件，以该检测结果值为基础，在Historical Chart通过调节
Tolerance可以比较历史结果，并可确认产生的影响。
③
Koh Young Technology Inc.
256

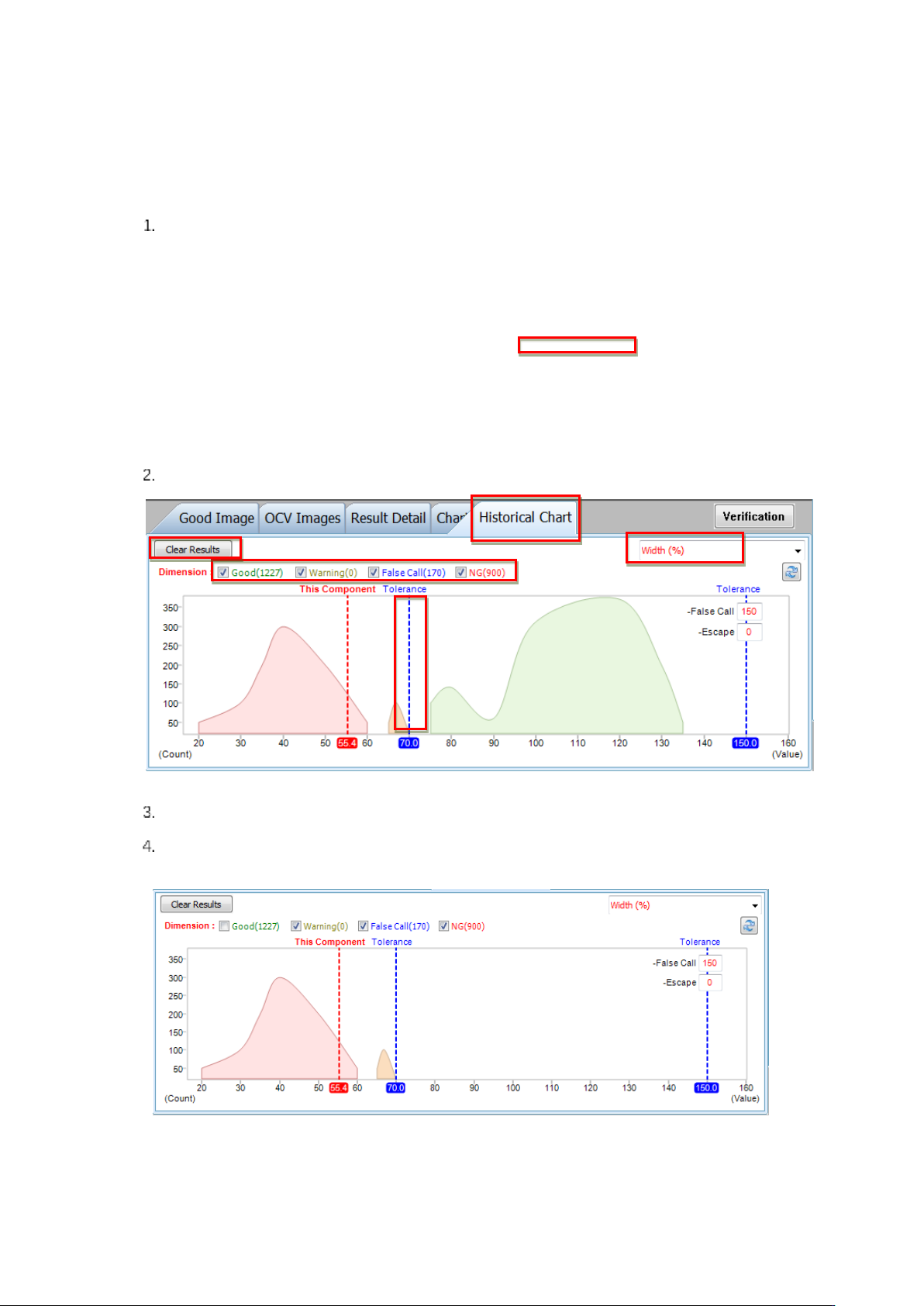

利用Historical Chart调节Tolerance
在不良视图界面选择发生NG的检测类型后，调节Historical Chart确认对历史检测结果产生的影响。调
节Historical Chart的方法如下。
请在右侧Details目录中将Insp.Type选择为“Dimension”。
请在不良视图窗点击Historical Chart(②)选项卡。
将检测类型项目(③)选择为Width(%)时，对Width的检测结果将显示在窗口。
通过选择或反选要在Historical Chart显示的线性数据(④) ， 可以显示或隐藏图表。例如反选
GOOD时，如下图所示，可以确认看不到对GOOD的线性表。
①
②
③
④
⑤
⑥
