K oh Y oung Technolog y Inc. 299 选择所有分段区域 完成长板检测所需要的 所有设置后，就可以 开始进行长 板检测。 如果开始自动或手动检 测元件，板子将自动 移动至相应元件存在 的分段区域上，而 检测分段 F iducial 时，板子将自动移动至 相应 Fid ucial 存在的分段区域上。 分段区域之间移动板子 的功能 - 可以按分段区域来移动 板子的位置。如果在 GUI 主菜单中点击 PCB 排除…
Koh Young Technology Inc.
298
选择1
st
分段区域
选择2
nd
分段区域
Koh Young Technology Inc.
299
选择所有分段区域
完成长板检测所需要的所有设置后，就可以开始进行长板检测。
如果开始自动或手动检测元件，板子将自动移动至相应元件存在的分段区域上，而检测分段Fiducial
时，板子将自动移动至相应Fiducial存在的分段区域上。

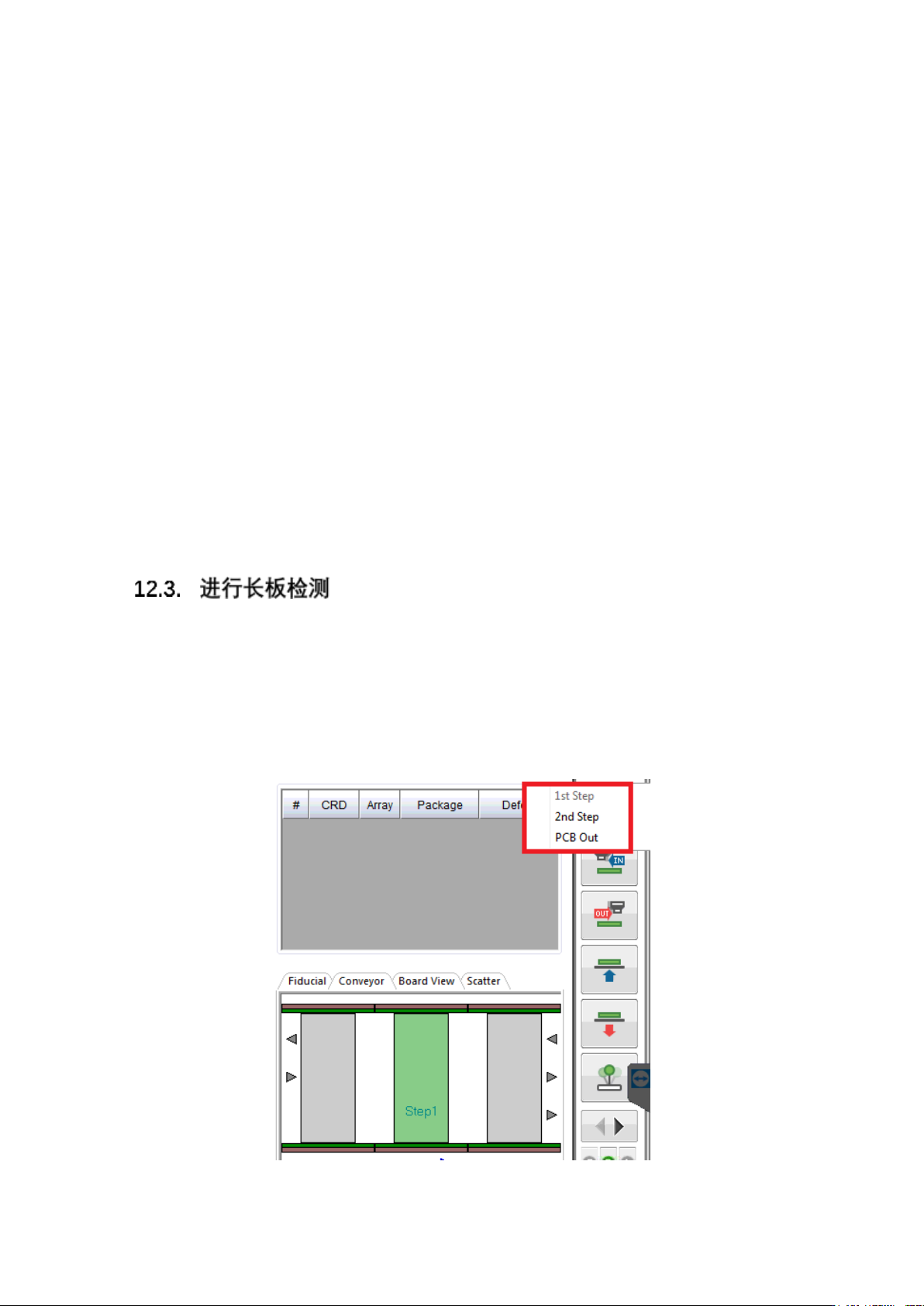

分段区域之间移动板子的功能
- 可以按分段区域来移动板子的位置。如果在 GUI 主菜单中点击 PCB 排除(PCB Out)按钮，将显
示如下的弹出菜单，并可以移动至分段区域。根据板子的位置，相应现在位置的按钮会去失
活。
Koh Young Technology Inc.
300

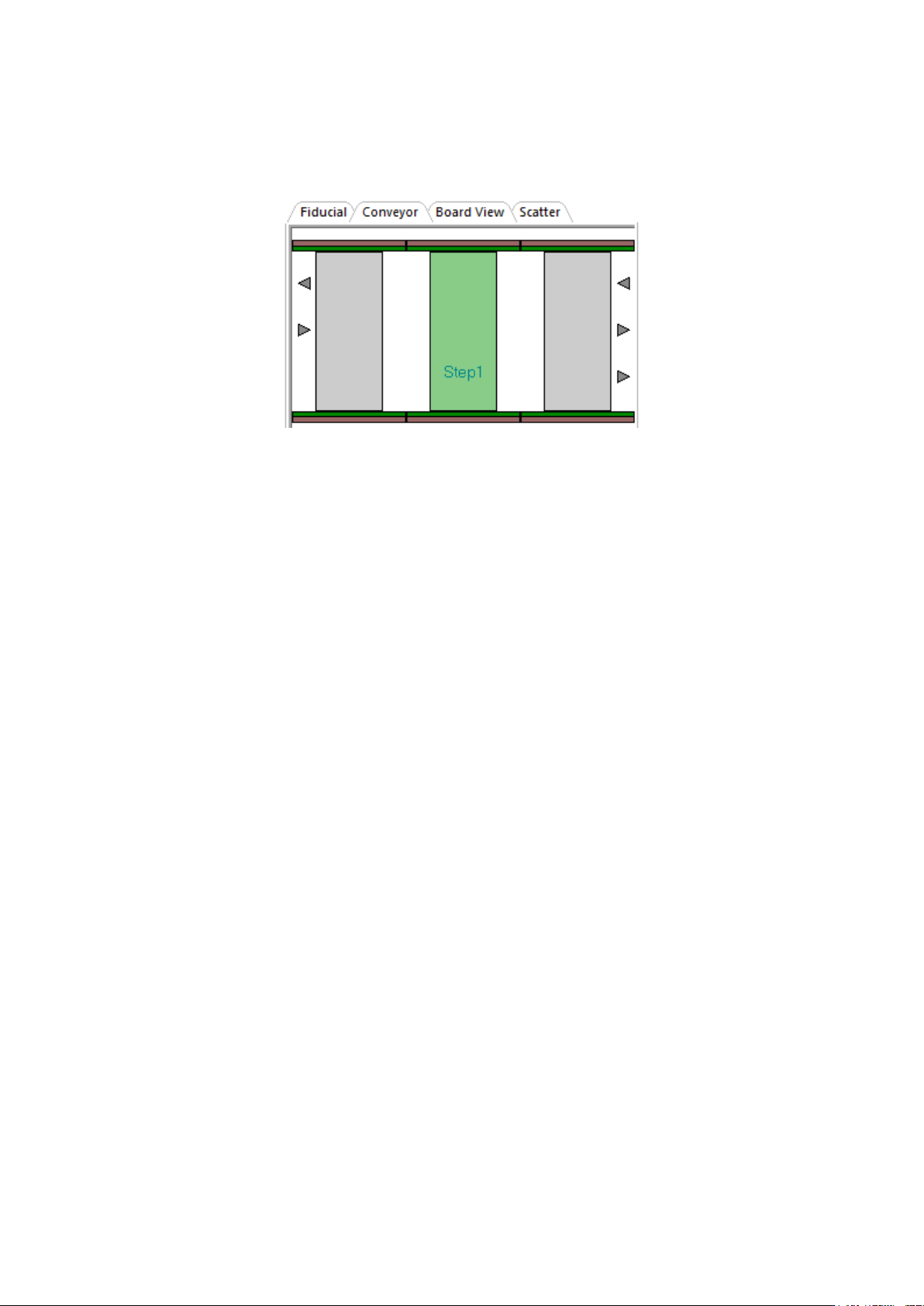

显示板子位置
- 在用户界面右下角的Conveyor栏中显示目前的板子在哪个分段区域上。
查看分段区域的方法
- 编程(Programming)栏 > PCB 视图(PCB View) > 右击鼠标 > Show Step Area > 选择 St
ep
- 在PCB视图中显示的分段区域是，在各分段fiducial区域上放大至重叠尺寸的部分。
获取板子图像功能
- 首先获取1
st
分段区域的图像后，再次获取2
nd
分段区域的图像。获取板子图像时，各分段Fiducial
进行校准。
