K oh Y oung Technolog y Inc. 222 在按住 Ctrl 键后拖动鼠标画 出 Footprint 。 请点击 Save 按钮。 显示以下窗口时输入料 号并点击 OK 。 之后，输入元件名称并 点击 OK 。
Koh Young Technology Inc.
221

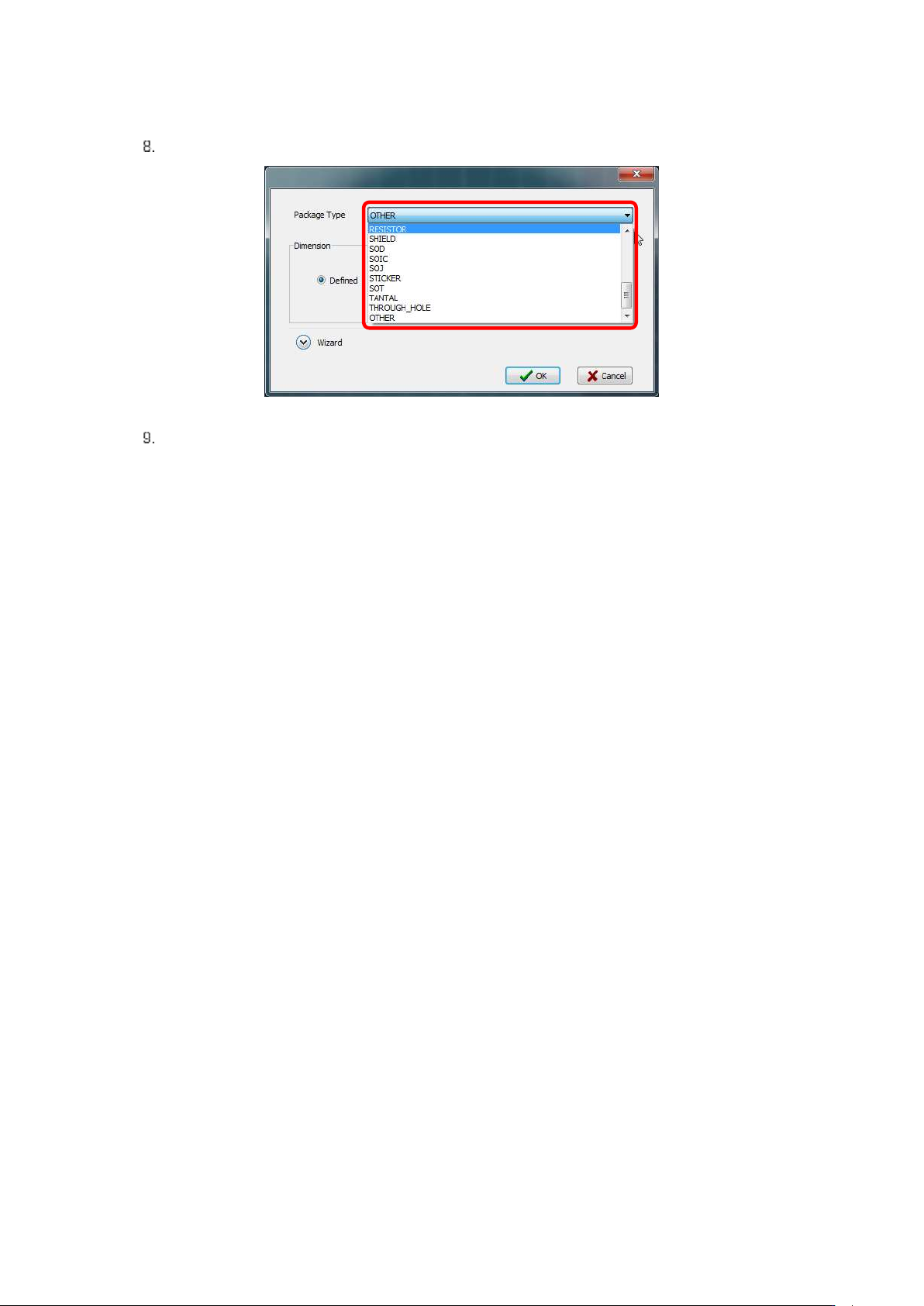

显示如下窗口时，请选择封装类型(Package Type)。
在按住Shift键后拖动鼠标画出元件的引脚。
Koh Young Technology Inc.
222
在按住Ctrl键后拖动鼠标画出Footprint。
请点击Save按钮。
显示以下窗口时输入料号并点击OK。

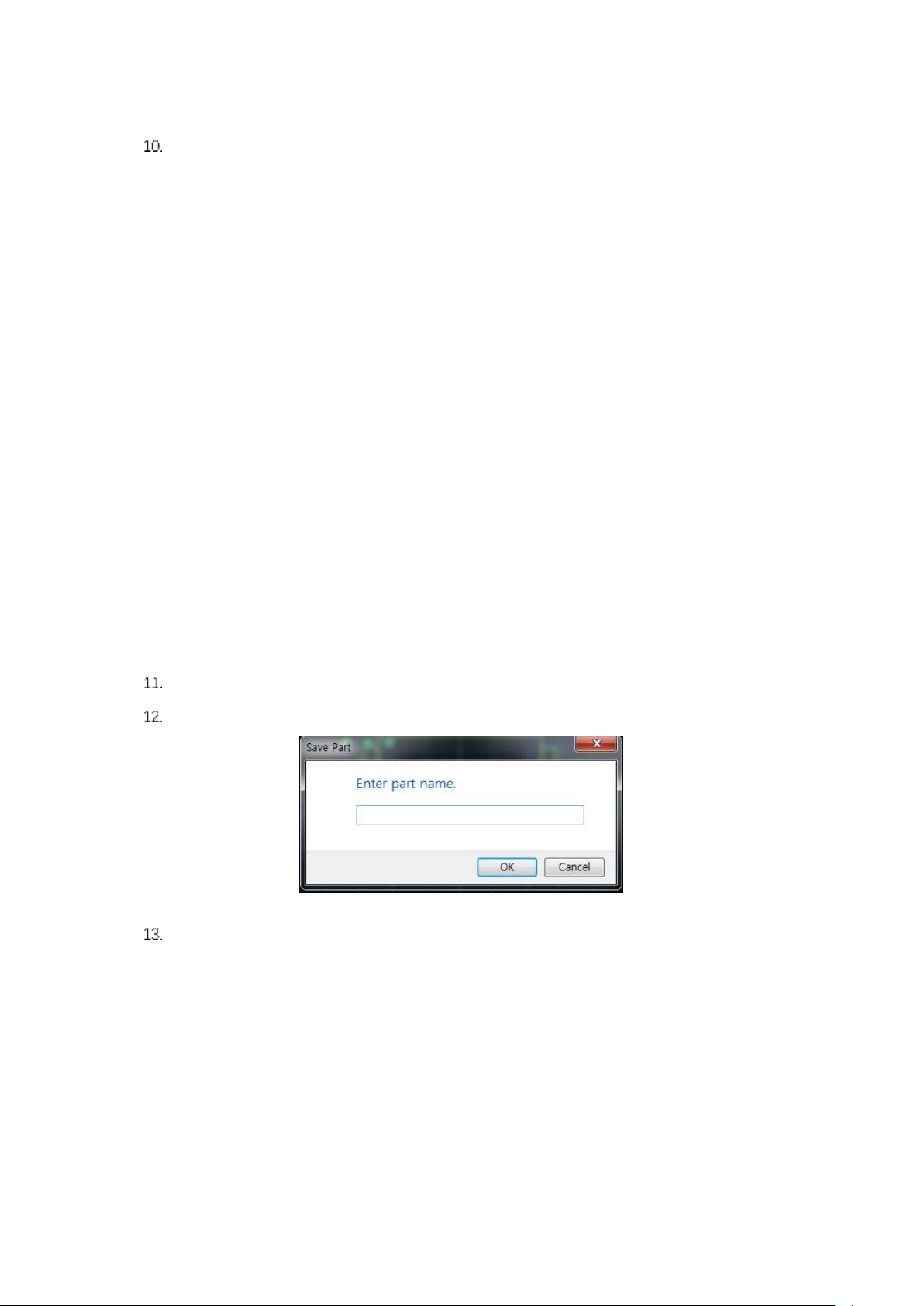

之后，输入元件名称并点击OK。
Koh Young Technology Inc.
223

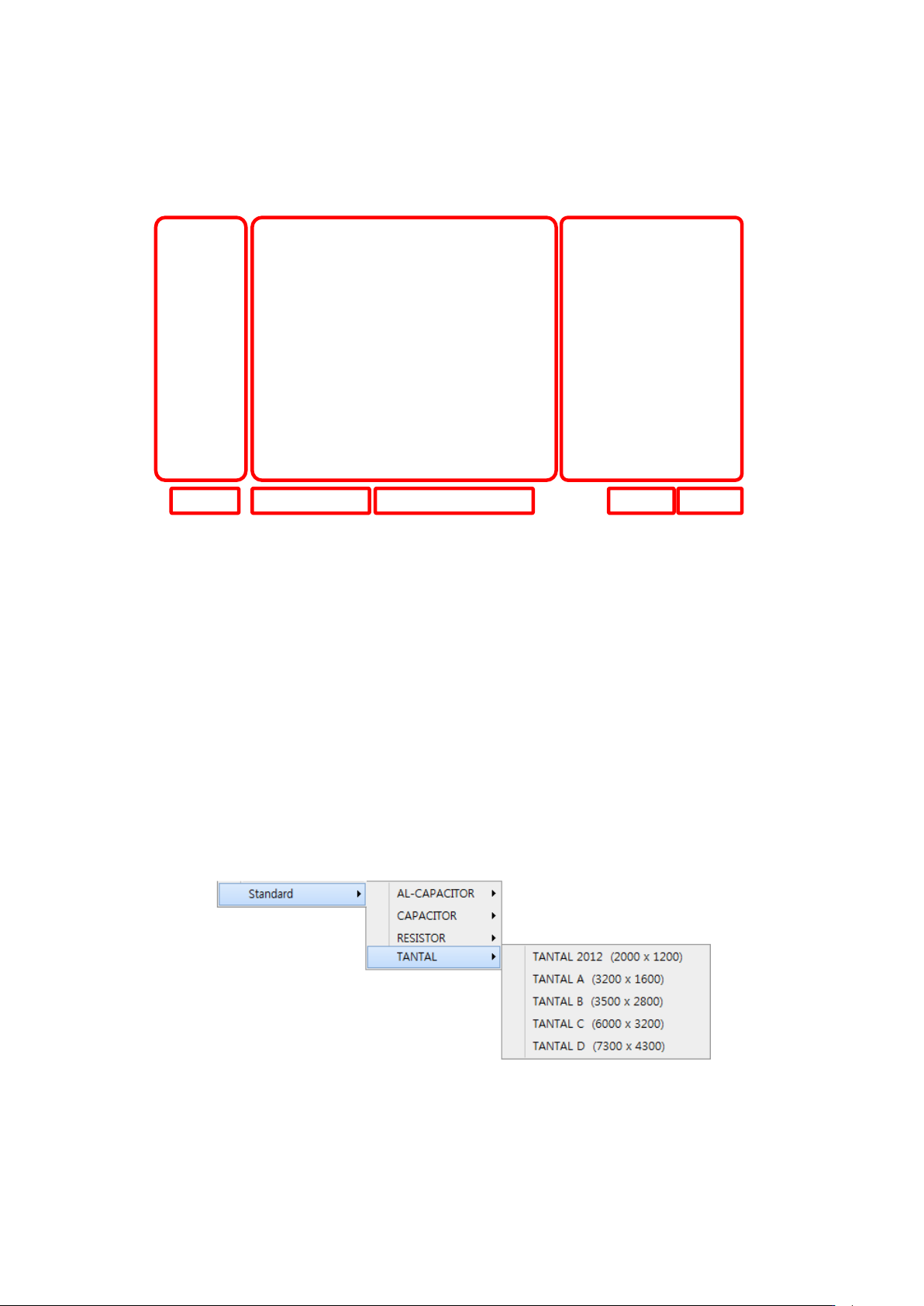

<料号库界面构成>
点击Part Editor>Template按钮时显示的Library窗的界面构成如下。
① 元件储存场所分类
② 元件目录
③ 预览选中的元件
④ Exclude footprint: 添加除选中元件的 Footprint 以外的其他元件
⑤ 按元件类型查询
⑥ 在元件目录中适用过滤器
⑦ 添加选中的元件
⑧ 取消元件添加操作
添加标准元件
添加标准元件时，在添加元件的位置上点击鼠标右键选择Standard菜单。选择所需元件类型即可添加该
标准元件。
①
②
③
④
⑤
⑥
⑦
⑧
