Koh Young Technology Inc.
88
为了在AOI GUI生成程式文件，必须正确识别基准点。
导入从ePM-AOI导出的KYPCB文件。在AOI GUI的综合选项卡上实行基准点校准。基准点校准就意味着
找出正确的基准标记和登录尺寸及位置。
还有坏板标记校准和CAM barcode校准选项。
基准点设置
打开AOI GUI，导入从ePM-AOI导出的KYPCB文件。
在综合选项卡的右上方，点击基准点按钮。
在基准点目录上点击FIDU1，相机则移动到FIDU1位置。
在中间的上侧，激活ROI绘制模式。
拖拉鼠标绘制基准点尺寸，也可在中间右侧的基准点大小(mm)框调整基准点尺寸。
设置基准点形状，优化临界值与亮度。
基准点目录
基准点的目录位于右上侧。
Score: 基准点识别率
Fiducial Type: Global Fiducial / Pad Fiducial / Local Fiducial
Threshold: 明暗对比(0~255)
Illumination Type: 2D或3D
Minimum Value: 最小识别率(Max: 100%)
Koh Young Technology Inc.
89

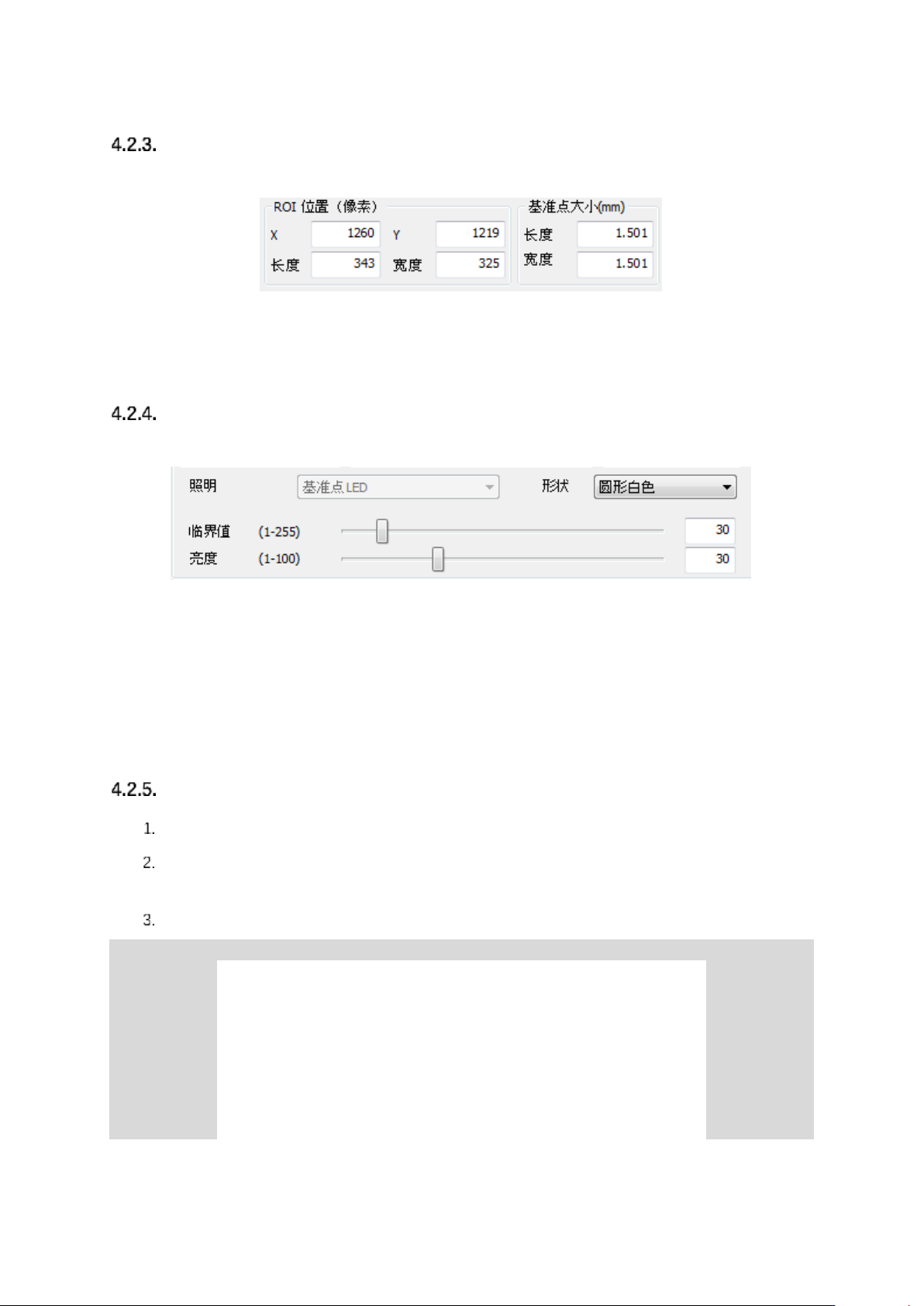

位置&大小设置
基准点位置和大小设置位于界面的右侧中间。
ROI（像素）位置: 基准点搜索区域
基准点大小（mm）
- 长度/宽度: 基准点标记的大小
基准点照明设置
基准点照明设置菜单位于界面的右下侧。
照明: 照明类型
- 3Steps 照明: TOP/Middle/Bottom
RGB 照明: Red/Green/Blue
形状: 基准点形状
临界值 (1~255): 明暗对比
亮度 (1~100): 照明强度
基准点测试
为了测试基准点识别率，点击中间下侧的测试按钮。
结果显示在右下侧．确认识别率是否90%以上。若识别率为90%以下，更改照明类型适当调整
临界值与亮度后再次点击测试按钮。
反复进行此过程，反复到识别率为90%以上。
※ 注: 选中测试按钮上边的“显示原始图像”复选框，系统会显示明暗对比图像。
Koh Young Technology Inc.
90
应用
点击右下侧的应用按钮。
在界面右下侧的应用范围中勾选已选基准点时，校准仅适用于所选择的基准点。
应用范围中勾选全部基准点时，校准适用于所有基准点。
Array Group Fiducial
Array Group Fiducial为按照个别Array可以设置Group Fiducial的补正范围的功能。将使用原有的Local
Fiducial按各别Array设置Fiducial的补正范围的情况下，提出了检查板时所需的Cycle time增加而降低生
产率的问题。用Array Group Fiducial功能以特定Array Group单位设置Fiducial补正范围而缩短检查各
Array的Fiducial时所需的时间并增大生产率。
※ 注: Array Group Fiducial以 Global Fiducial标准生成。因此本地 / 焊盘类型的基准点变更为
Global Fiducial后登陆为Array Group Fiducial。
作业程序

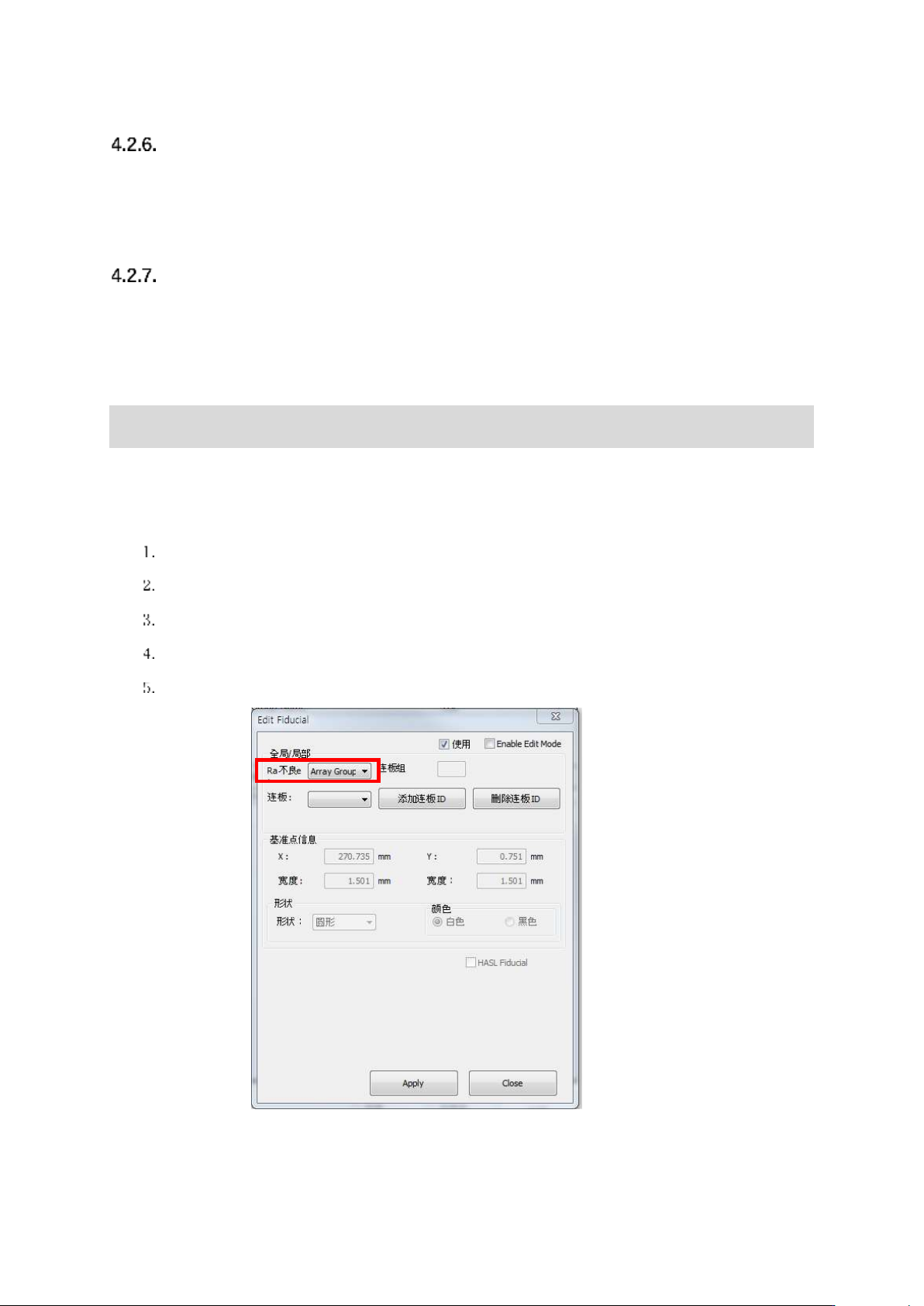

将Global Fiducial变更为 Array Group Fiducial
运行AOI GUI
选项选项卡→选择封装编辑选项卡
选择要变更为Array Group Fiducial的Fiducial
点击鼠标右键→选择Edit菜单
出现Edit Fiducial窗，设置Range为Array Group后点击Add array ID
