K oh Y oung Technolog y Inc. 293  WinMCS 版 本为 770.02.89 以上 - 请在 WinMCS 上，如下图 进行设置。 2. 根据 Type 的设置， PC B 将如下移动，并进行检测。 ( 检测区域 : 红色 )  设置为‘Type = 0’时

100%1 / 309
Koh Young Technology Inc.
292
AOIGUI : 2.7.1以上
WinMCS : 770.02.86以上
硬件规格
MCS设置
1. 根据 WinMCS 版本，请按照以下步骤来设置。
WinMCS版本为* 770.02.86以下
- 进入 C:\kohyoung\AOI, 并打开 SST.xml (WinMCS 设置文件)，然后把
<Long_Board_Inspection>项目设置为如下。
Use =1
Type=0 or 1
※ 注: 建议把Type设置为1。可以按照Fiducial位置来选择Type。
Standard Long B/D Standard Long B/D
1000mm
1350mm
2300mm
PCB PCB size Max.
510 × 510mm
620 × 510mm
850 × 690mm
1500× 690mm
Specification (X × Y) Min.(SPI)
70 × 70mm
Min.(AOI) 70 × 150mm
0.4 × 5mm
0.4 × 8mm
Ring Belt
2kg
- -
Timing Belt
5kg
10kg 15kg
Edge Top
2.5mm
3.0mm
Clearance Bottom
3.5mm
3.5mm
6.5mm
Top(SPI)
14mm
14mm
Top(AOI)
50mm
50mm
Bottom
50mm
20mm
50mm
10mm
PCB Thickness
Max. PCB Weight
Clearance
Item / Description
L Size
XL Size
Machine Width
50 × 50mm
70 × 70mm
Koh Young Technology Inc.
293
WinMCS版本为770.02.89以上
- 请在 WinMCS 上，如下图进行设置。
2. 根据 Type 的设置，PCB 将如下移动，并进行检测。(检测区域: 红色)

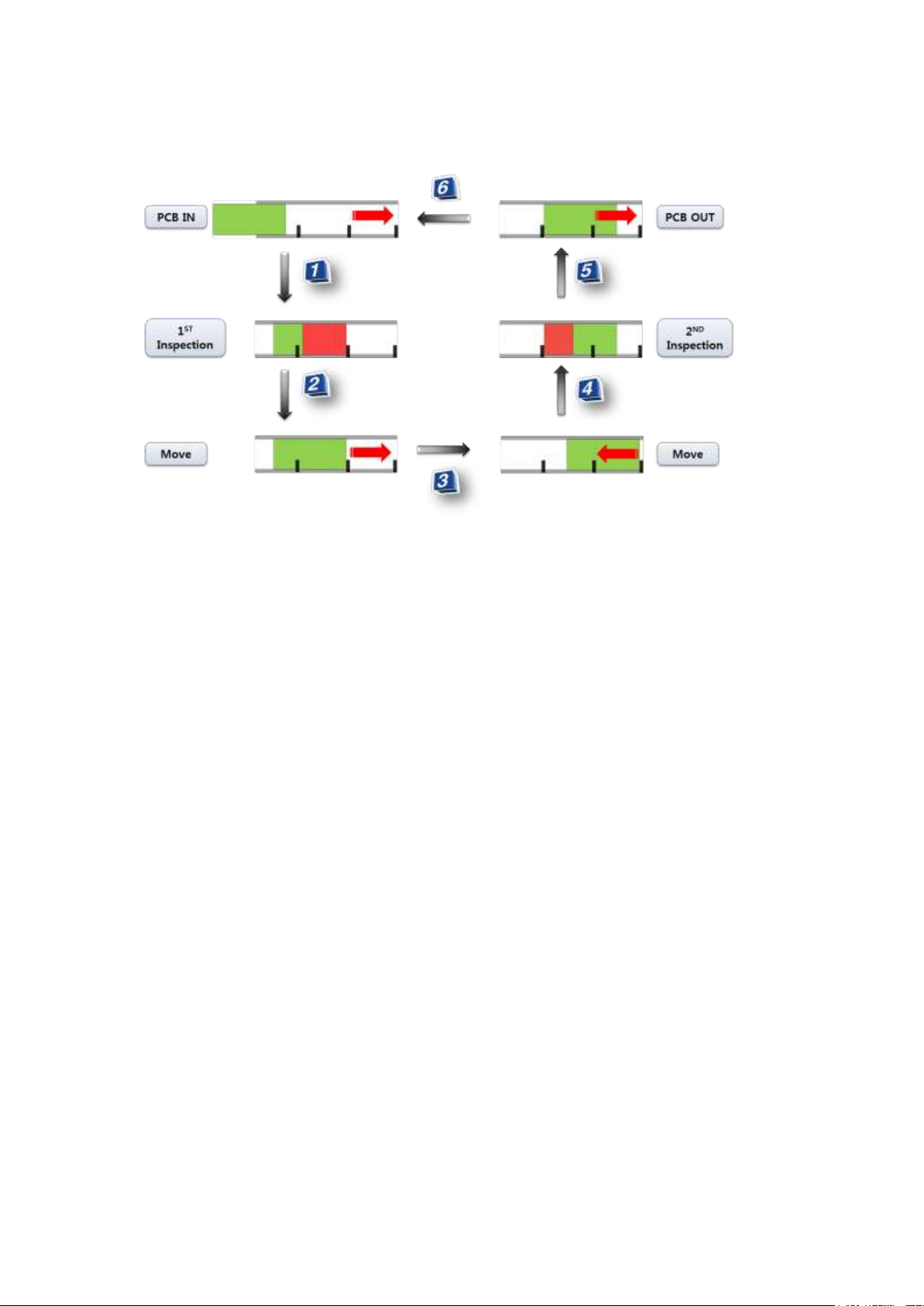

设置为‘Type = 0’时
Koh Young Technology Inc.
294

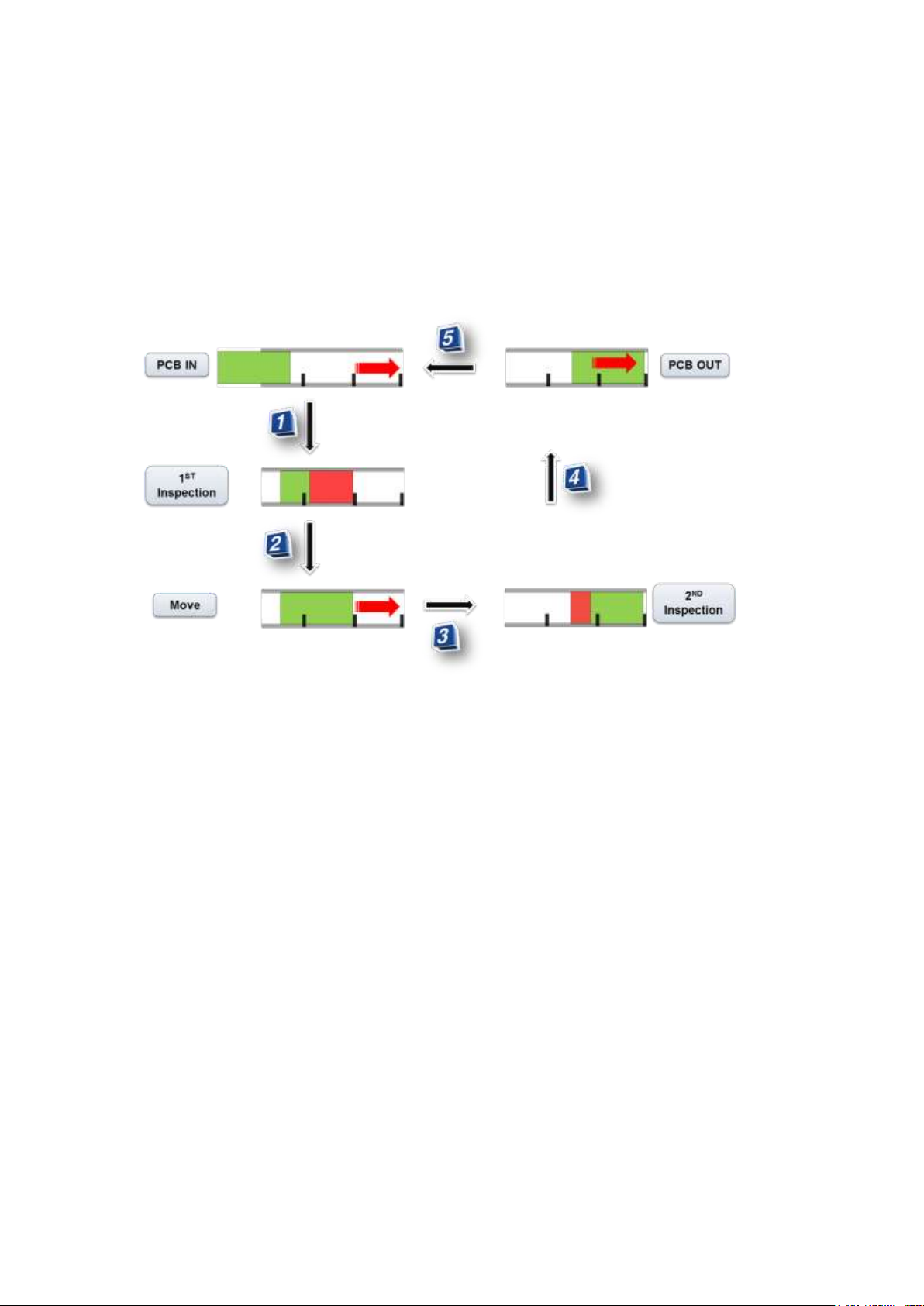

设置为‘Type = 1’时
3. 如图所示，在 MCS 设置的是否使用长板的信息将显示在 PCB 设置&信息(PCB Setting & Info)窗
口中。
