主要弹出菜单
用鼠标右键点击各模式画面时，显示可编辑程式的弹出菜单。本章将说明程式模式和连板模式的主要弹
出菜单。

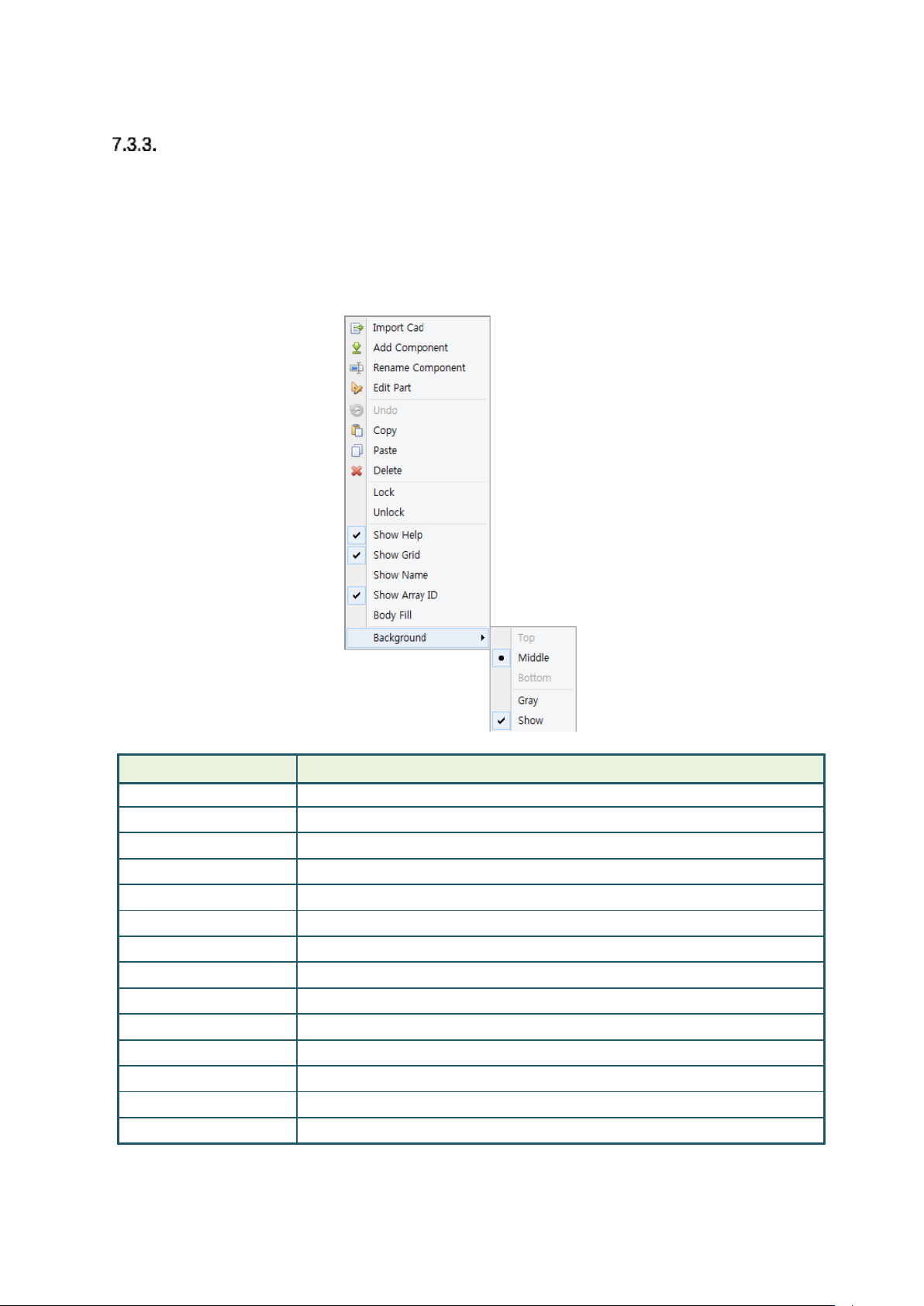

程式模式弹出菜单
如要按元件单位编辑程式，请在操作模式下选择程式。选择程式模式后在界面点击鼠标右键时，显示以
下弹出菜单。
项目
说明
Import Cad
从CAD文件添加元件。
Add Component
显示元件添加界面
Rename Component
修改选中的元件名称
Edit Part
显示选中元件的元件编辑界面
Undo
取消元件编辑(旋转、移动、添加、删除)
Copy
复制选中元件(设为Lock的元件也被复制)
Paste
粘贴复制的元件
Delete
删除选中元件
Lock
Lock选中元件
Unlock
Unlock选中元件
Show Help
显示/隐藏界面帮助
Show Grid
显示/隐藏PCB界面的Grid Line
Show Name
显示/隐藏元件名称
Show Array ID
显示/隐藏连板 ID
Koh Young Technology Inc.
211
Body Fill
显示/隐藏元件本体颜色
Background - Top,
Middle, Bottom
修改PCB FOV背景界面(Top, Middle, Bottom)
Background - Gray
PCB背景显示灰色/原本
Background - Show
显示/隐藏PCB背景

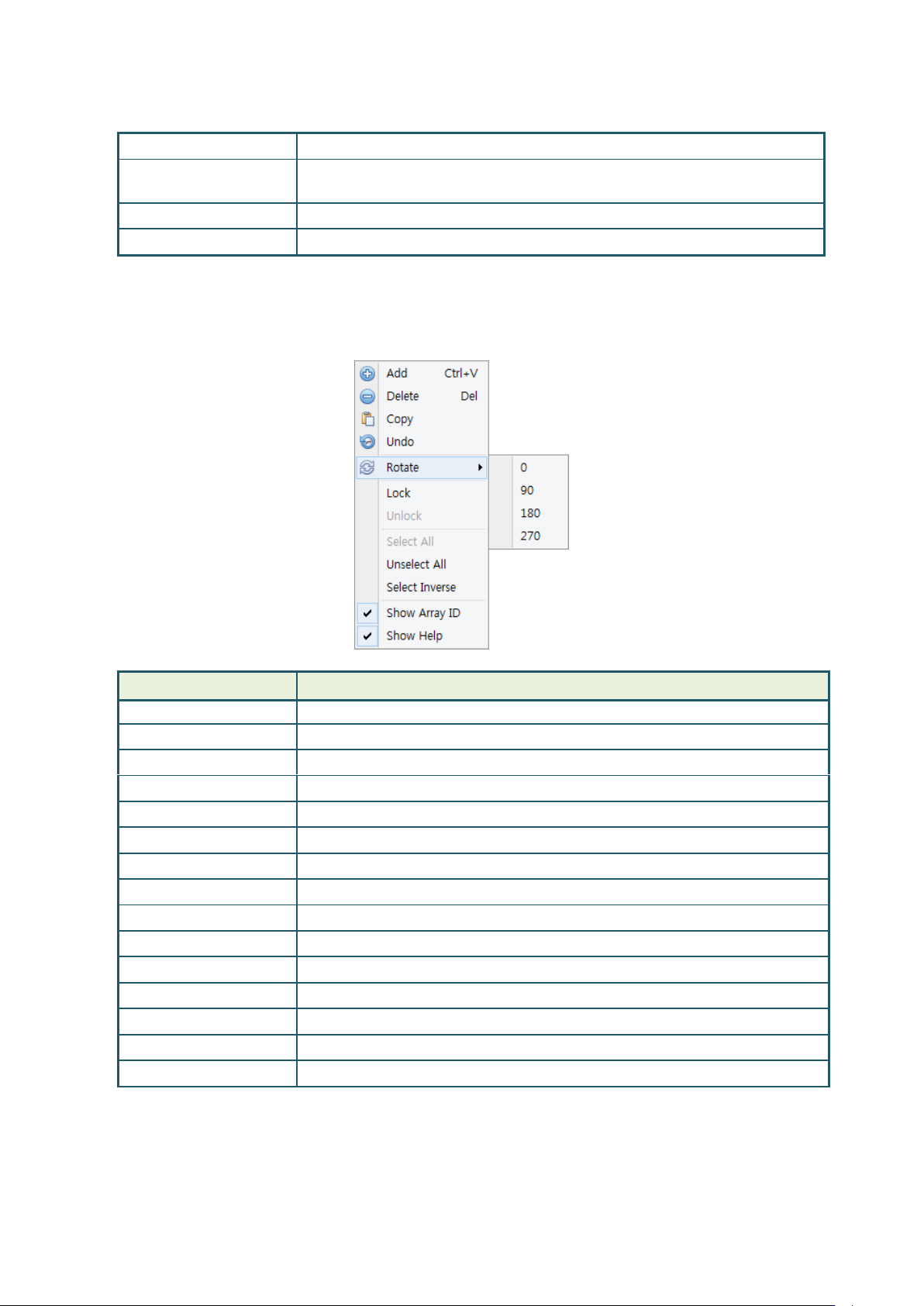

连板模式弹出菜单
如要按连板单位编辑程式，请在操作模式下选择连板。点击连板模式时，显示以下弹出菜单。
项目
说明
Add
添加与选中连板相同的连板
Delete
删除选中连板
Copy
用多种方法添加与一个选中连板相同的连板
Undo
取消连板编辑(旋转、移动)
Rotate – 0
将选中连板旋转0度
Rotate – 90
将选中连板旋转90度
Rotate – 180
将选中连板旋转180度
Rotate – 270
将选中连板旋转270度
Lock
Lock选中连板
Unlock
Unlock选中连板
Select All
全选连板
Unselect All
取消全选
Select Inverse
反选连板选择
Show Array ID
显示/隐藏连板 ID
Show Help
显示/隐藏界面帮助
Koh Young Technology Inc.
212
本章将说明程式管理器的主要功能的使用方法。
从CAD文件添加元件
编辑料号并保存料号库
添加元件
复制连板
从CAD文件添加元件
程式管理器中可以从CAD文件导入元件信息，并在程式文件添加元件。如要从CAD文件添加元件，请按
以下顺序进行操作。
请点击菜单栏的Import按钮或主界面的Import Cad弹出菜单。
显示Cad Converter窗口时，将各列标头设为与各CAD文件项目一致，并点击Save。如果已修
改相同CAD文件的格式，该操作将自动省略。
