K oh Y oung Technolog y Inc. 183 7. 完成检测 条件设置后，在 距离检测功能项目 (P airing Inspection It ems) 列表中选 择想要检测的 对 象后，可以以点击右上 角的检测按钮来进行 手动检测。 - : 仅对选中的项目进 行检测 - : 对 所有 项目进行检 测 8. 完成检测 ，就显示 不良视图 。若选择距离检 测功能对象，如下显 示检测的结果。
Koh Young Technology Inc.
182

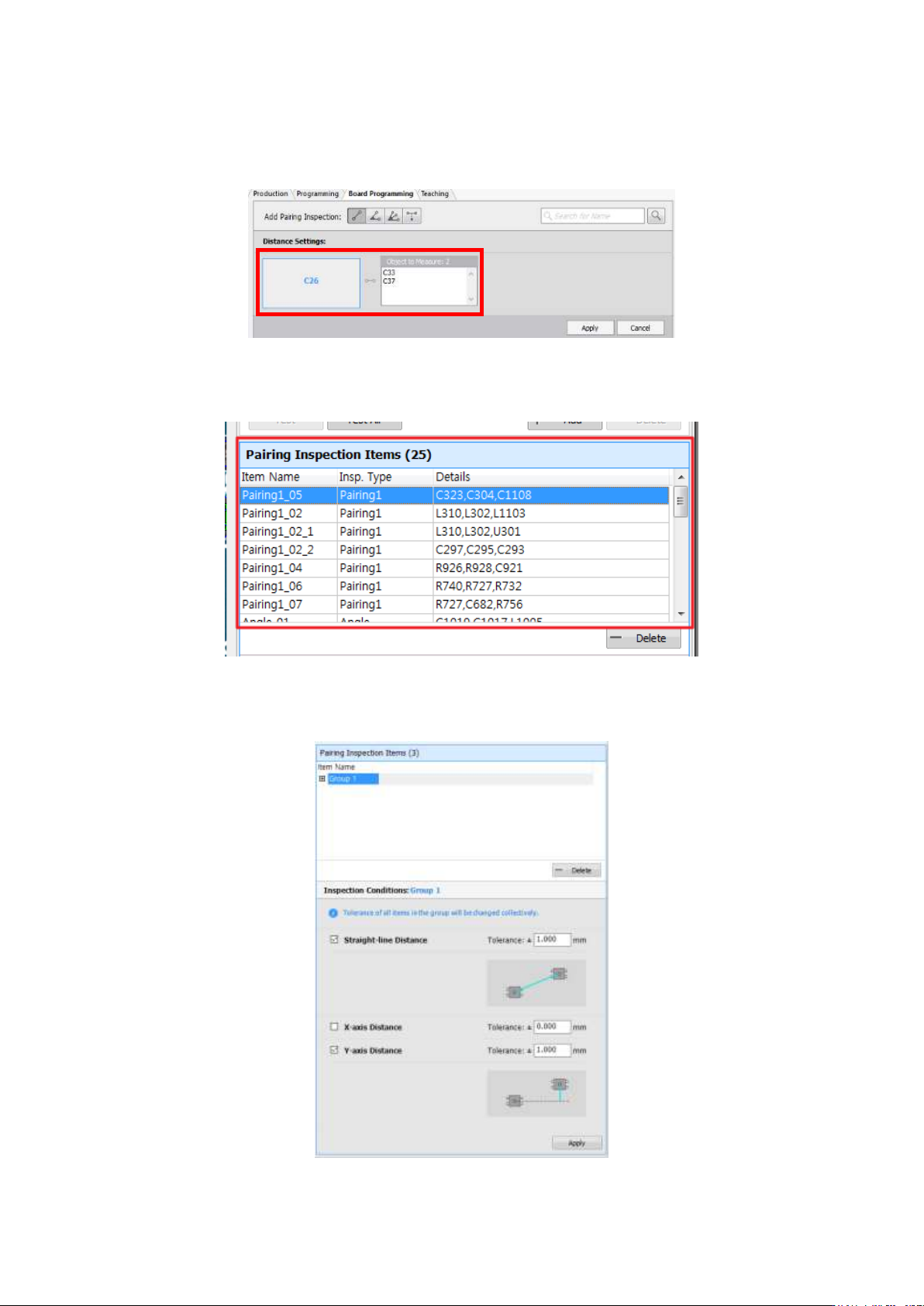

4. 若选择对象，在添加对象(Add Pairing Item)工具栏下面将显示选中的元件名。若选择所有对
象，应用(Apply)按钮就会激活，并点击应用(Apply)按钮时可以添加距离检测功能项目。
5. 在 PCB 视图与距离检测功能(Pairing Inspection)栏下面的距离检测功能项目(Pairing Inspection
Items)列表中显示添加的距离检测功能项目。
6. 如果在列表中选择距离检测功能项目，在检测条件(Inspection Conditions)列表中显示相应检测
项目的检测条件。在此界面设置距离检测功能的公差。
Koh Young Technology Inc.
183

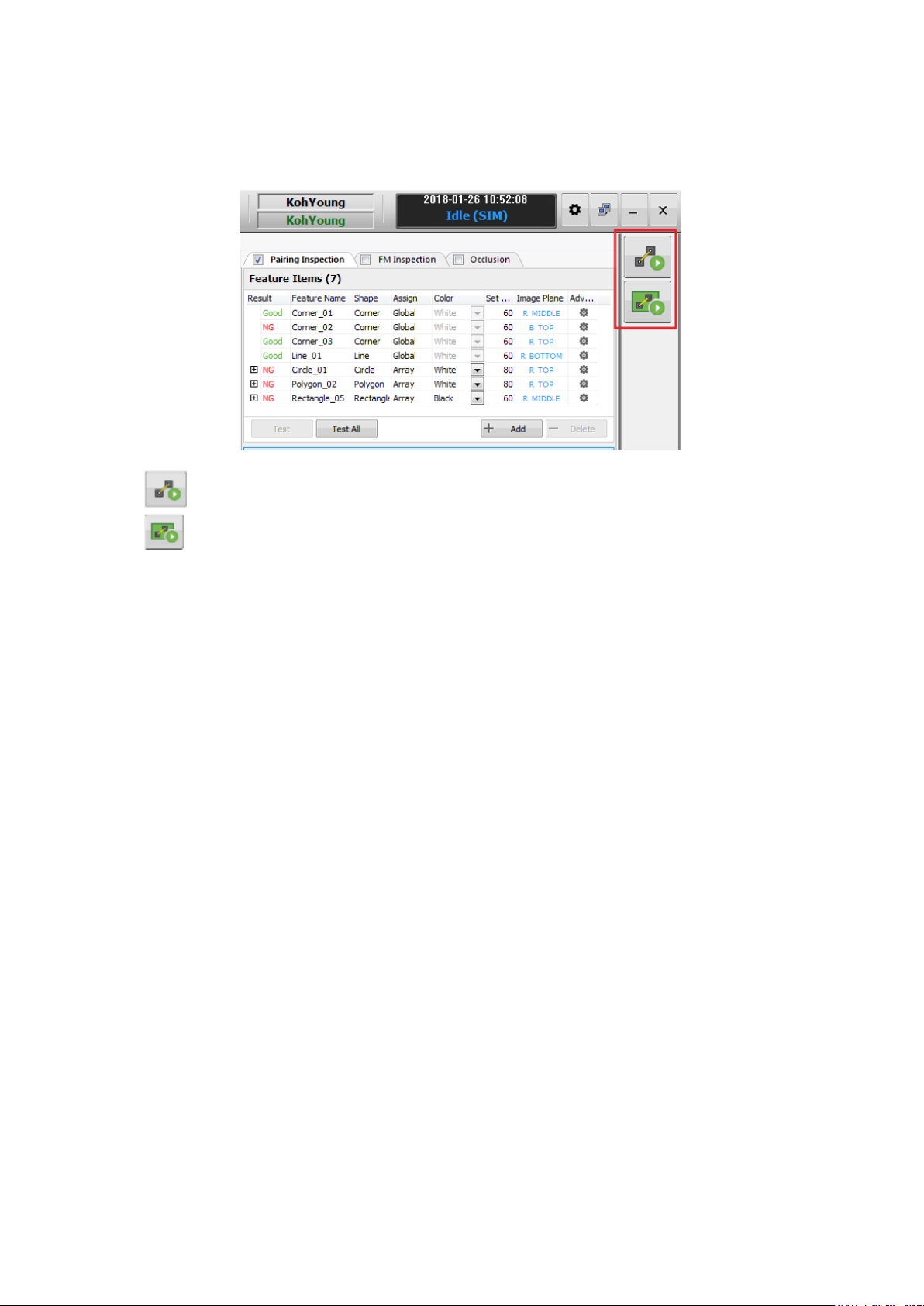

7. 完成检测条件设置后，在距离检测功能项目(Pairing Inspection Items)列表中选择想要检测的对
象后，可以以点击右上角的检测按钮来进行手动检测。
- : 仅对选中的项目进行检测
- : 对所有项目进行检测
8. 完成检测，就显示不良视图。若选择距离检测功能对象，如下显示检测的结果。
Koh Young Technology Inc.
184
<维修站结果>
在维修站(Review Station)如下显示距离检测功能的检测结果。
