Koh Young Technology Inc.
227

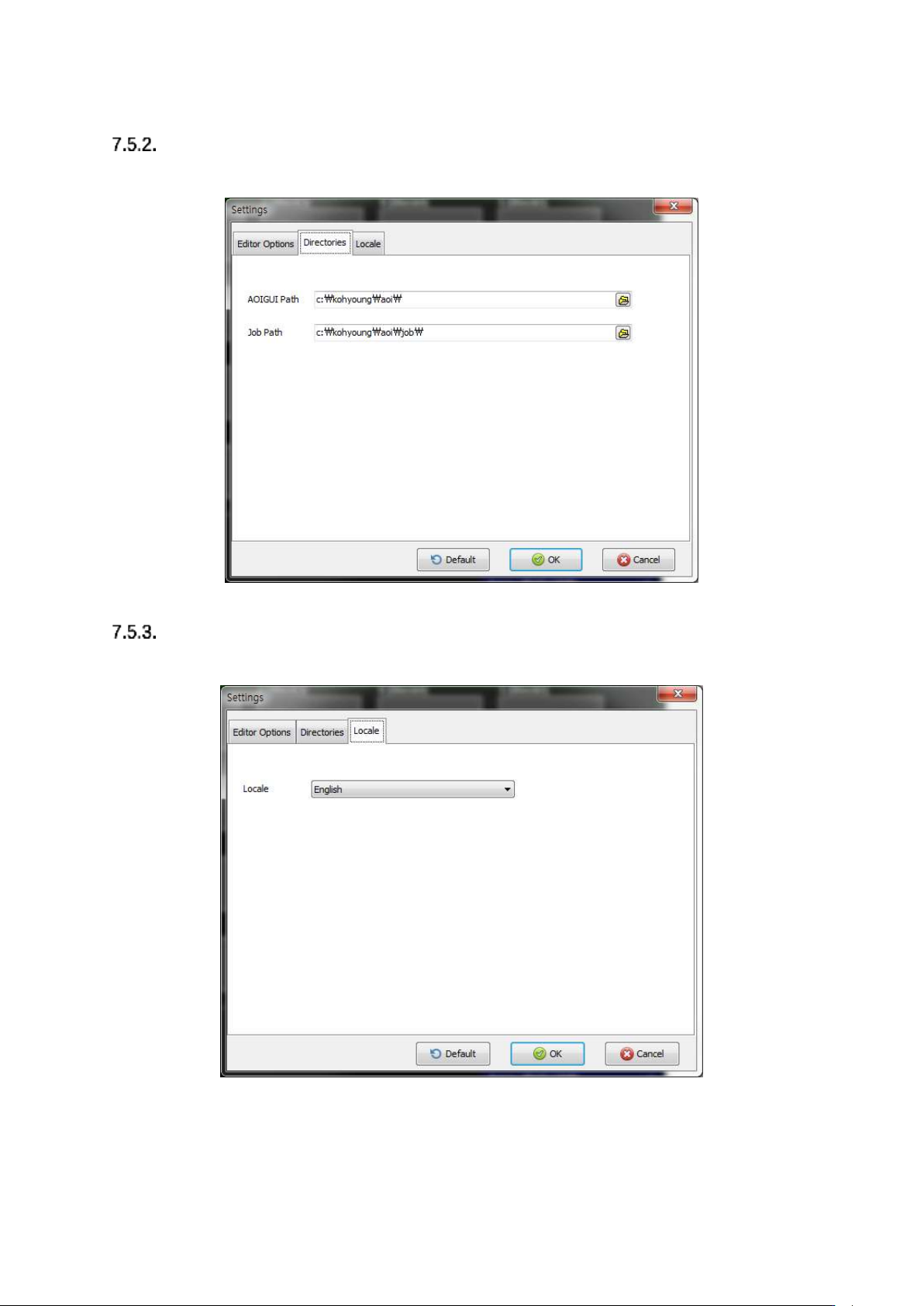

Directories选项卡
Directories选项卡中设置默认AOIGUI路径及程式路径。
Locale选项卡
Locale选项卡中选择程式管理器(Job Manager)上使用的语言。
Koh Young Technology Inc.
228
8. OPO (Offline Program Optimizer)
OPO(Offline Program Optimizer)是在AOIGUI中进行检测后，以收集的结果为基础进行重新检测，并
精确调试检测条件及详细设置的程序。
修改指定元件的检测条件时，可以在OPO模式确认修改的检测条件对完成检测的元件产生的影响，并通
过向用户提供上述信息，可以进行更精确的设置。
OPO的主要特点如下。
- 提供Historical Chart UI
- 基于Tolerance的修改，与过去检测结果进行比较
- 通过保存CDO并利用保存的数据进行检测,重新验证用同一检测条件设置的料号/封装
- CDO文件收集及管理
- 利用最新检测条件重新验证CDO
※ 注: 可以在AOIGUI的选项中激活/禁用OPO功能。
本章将说明用OPO模式操作AOIGUI时的用户界面构成及各项目。OPO模式的用户界面大致分为5块。
程式打开界面
虚拟程式加载界面
Defect Verification窗口
Historical Chart
LM2.0 Web Manager的Fine-Tuning选项卡
Koh Young Technology Inc.
229
程式打开(Job Open)界面
程式打开(Job Open)界面是用户为OPO模式选择虚拟程式的界面，其构成如下图所示。
① 设备目录：当前添加到 LM 2.0 服务器的设备目录但并非 OPO 设备的直列设备中只显示用户设
备
② 信息选择选项卡：选中程式目录(程式选项卡)或选中设备中收集的 CDO 文件为准的料号或封
装目录(Select Part/Pkg 选项卡)
③ 程式目录：①显示号设备目录中选择的设备中保存的程式目录
④ Vendor 选择：显示选中程式的 Vendor 信息
⑤ 搜索窗：搜索以程式或收集的 CDO 为准输出的料号/封装
⑥ Whole Board Image: 显示 Whole Board 图像不过，没有收集的图像时不输出
⑦ 各程式的料号/封装信息：程式目录中双击程式时，显示属于该程式的料号/封装信息。料号/
封装项目以收集的 CDO 作为基准
①
②
③
④
⑥
⑤
⑦
