K oh Y oung Technolog y Inc. 298 选择 1 st 分段区域 选择 2 nd 分段区域
Koh Young Technology Inc.
297
3. 如图所示，如果设备是 RL 方向，则 FOV 优化将从左侧开始进行始优化。
4. 在 1
st
分段区域不包含的所有元件将自动分配到 2
nd
分段区域。

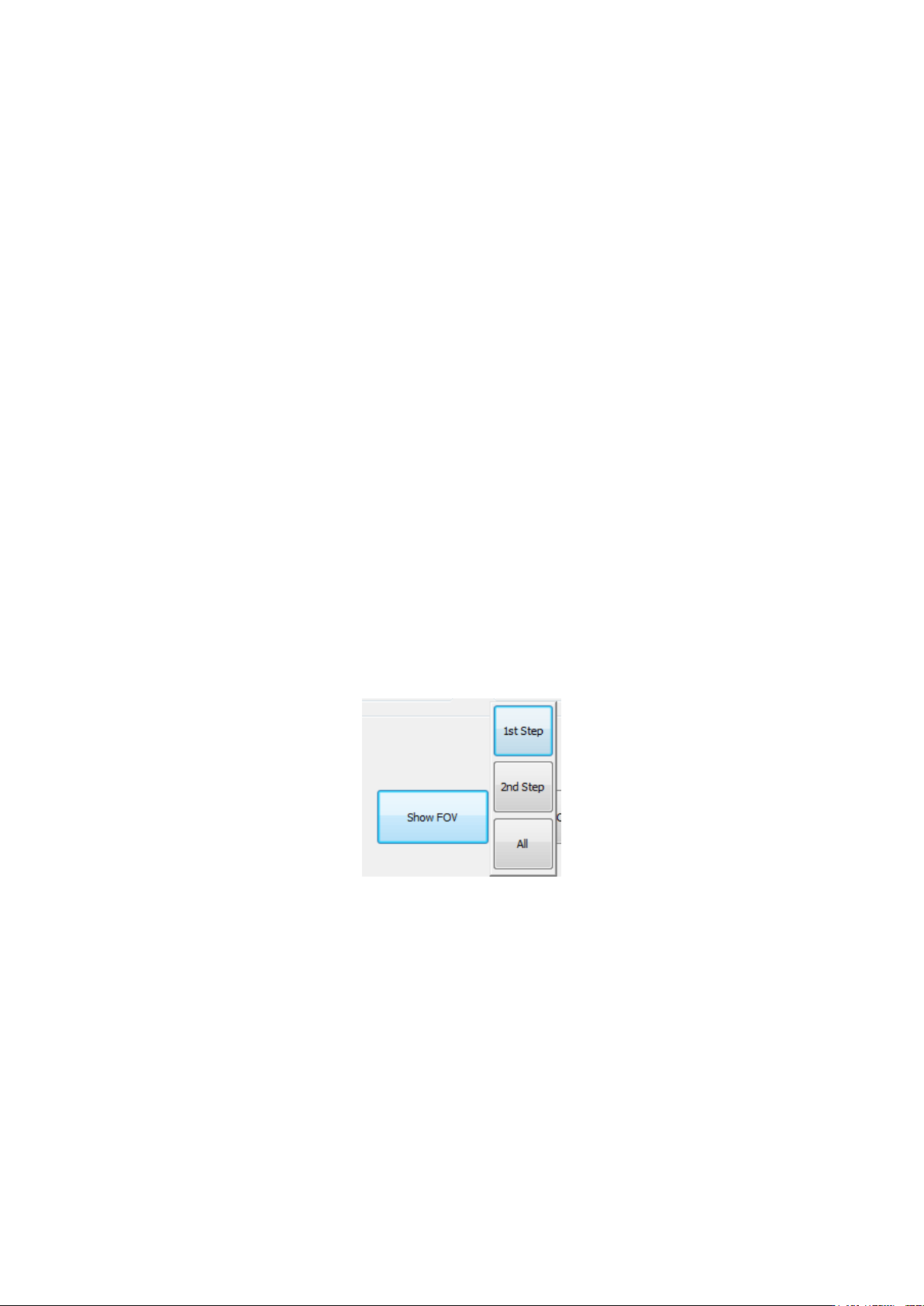

5. 在 PCB 视图可以查看 FOV 优化的结果。点击显示 FOV(Show FOV)按钮时，可以以点击右侧产生
的按钮来查看各分段区域的优化结果。
Koh Young Technology Inc.
298
选择1
st
分段区域
选择2
nd
分段区域
Koh Young Technology Inc.
299
选择所有分段区域
完成长板检测所需要的所有设置后，就可以开始进行长板检测。
如果开始自动或手动检测元件，板子将自动移动至相应元件存在的分段区域上，而检测分段Fiducial
时，板子将自动移动至相应Fiducial存在的分段区域上。
分段区域之间移动板子的功能
- 可以按分段区域来移动板子的位置。如果在 GUI 主菜单中点击 PCB 排除(PCB Out)按钮，将显
示如下的弹出菜单，并可以移动至分段区域。根据板子的位置，相应现在位置的按钮会去失
活。
