K oh Y oung Technolog y Inc. 205 本章将说明 程式管理器 ( Job Manager ) 的主界面和各菜 单的功能。 程式 管理器 的主界面构成 如下所示。 ① 界面标题 ：显示程序名称和 版本 ② 操作模式 ：可以将操作模式 改为程式 / 连板 模式 - 程式模式：料号 编辑模式 - 连板模式：连板 编辑模式 ③ 菜单栏运 行编辑及主要功能 ① ② ③ ④ ⑥ ⑦ ⑤
Koh Young Technology Inc.
204

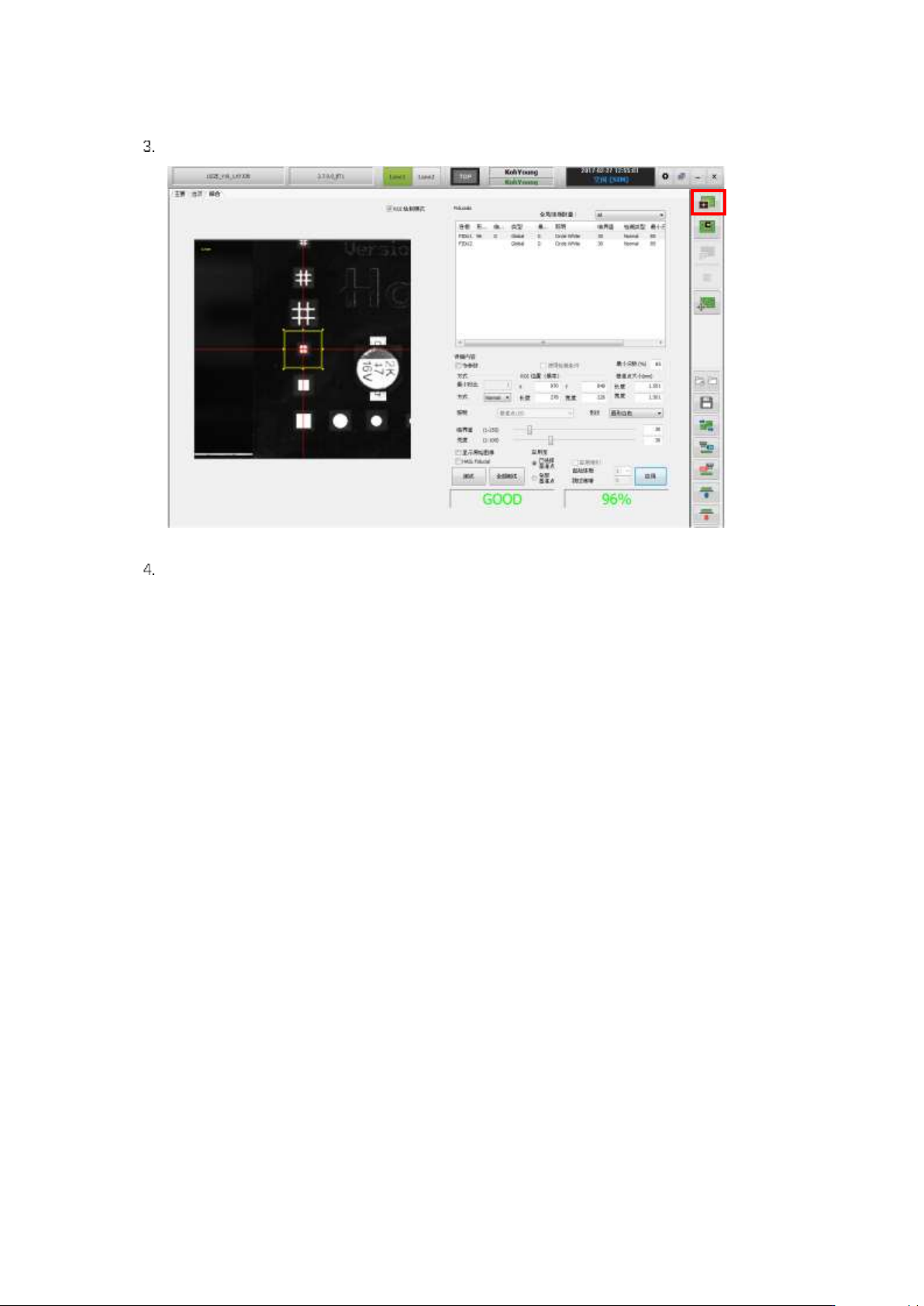

运行Fiducial Teaching。Fiducial结果为“GOOD”时，请点击获取按钮。
‘Grab Completed.’按OK按钮即可运行程式管理器。
Koh Young Technology Inc.
205
本章将说明程式管理器(Job Manager)的主界面和各菜单的功能。程式管理器的主界面构成如下所示。
① 界面标题：显示程序名称和版本
② 操作模式：可以将操作模式改为程式 / 连板模式
- 程式模式：料号编辑模式
- 连板模式：连板编辑模式
③ 菜单栏运行编辑及主要功能
①
②
③
④
⑥
⑦
⑤
Koh Young Technology Inc.
206
- 程式模式
项目
说明
Open
打开程式文件
通过AOIGUI运行时，由于自动输入程式文件，因此进行隐藏处理。
Save
保存完成编辑的程式文件
Quit
关闭程序
Import
从CAD文件添加元件
利用AOIGUI的Add Component功能运行时进行隐藏处理
Add lib.
统一制作元件库
Library存在时不制作
Undo
取消操作
Copy
复制选中的一个或多个元件
Paste
粘贴复制的元件
Delete
删除选中的一个或多个元件
Comp
在界面下方运行显示/隐藏元件目录功能
- 可搜索料号
- 在元件目录中点击元件时，画面上将显示该元件
Edit Part
运行编辑界面，并编辑选中料号的详细内容
Settings
运行程序设置界面
