Koh Young Technology Inc.
270
设置
点击设置按钮即可显示自动验证设置(Auto Verification Setting)窗口。该设置窗口中可以设置是否使用
自动验证功能及其他选项项目。
- Use Auto Verification: 选择是否使用自动验证功能
Scheduling选项卡
Scheduling选项卡中设置自动验证运行周期。
- Show Message after Job Loading: 每次加载JOB时运行验证的选项
- Show Result after Verification Success: 验证结果为GOOD时也弹出结果窗的选项验证结果
为NG时，始终弹出结果窗
Koh Young Technology Inc.
271
光亮设置选项卡
光亮设置选项卡中设置与亮度验证相关的选项。
- Use Bright Verification: 设置是否进行亮度验证
- Bright Reference: 输入亮度标准值
- Error Range: 结果值超出Reference ±Error Range时，验证结果将显示为Error
- Warning Range: 结果值在Reference ±Warning Range以内时，验证结果将显示为
Warning
Koh Young Technology Inc.
272
PZT and Height 设置选项卡
PZT and Height 设置选项卡中设置PZT及Height相关选项。
- PZT Range: Error Range
- PZT Warning Range: Warning Range
- PZT Ratio: Min/Max值
- Target Height: Target的高度标准值
- Repeat Count: 同一位置的反复测量次数
- Valid Result Ratio: Error Range
- Warning Ratio: Warning Range

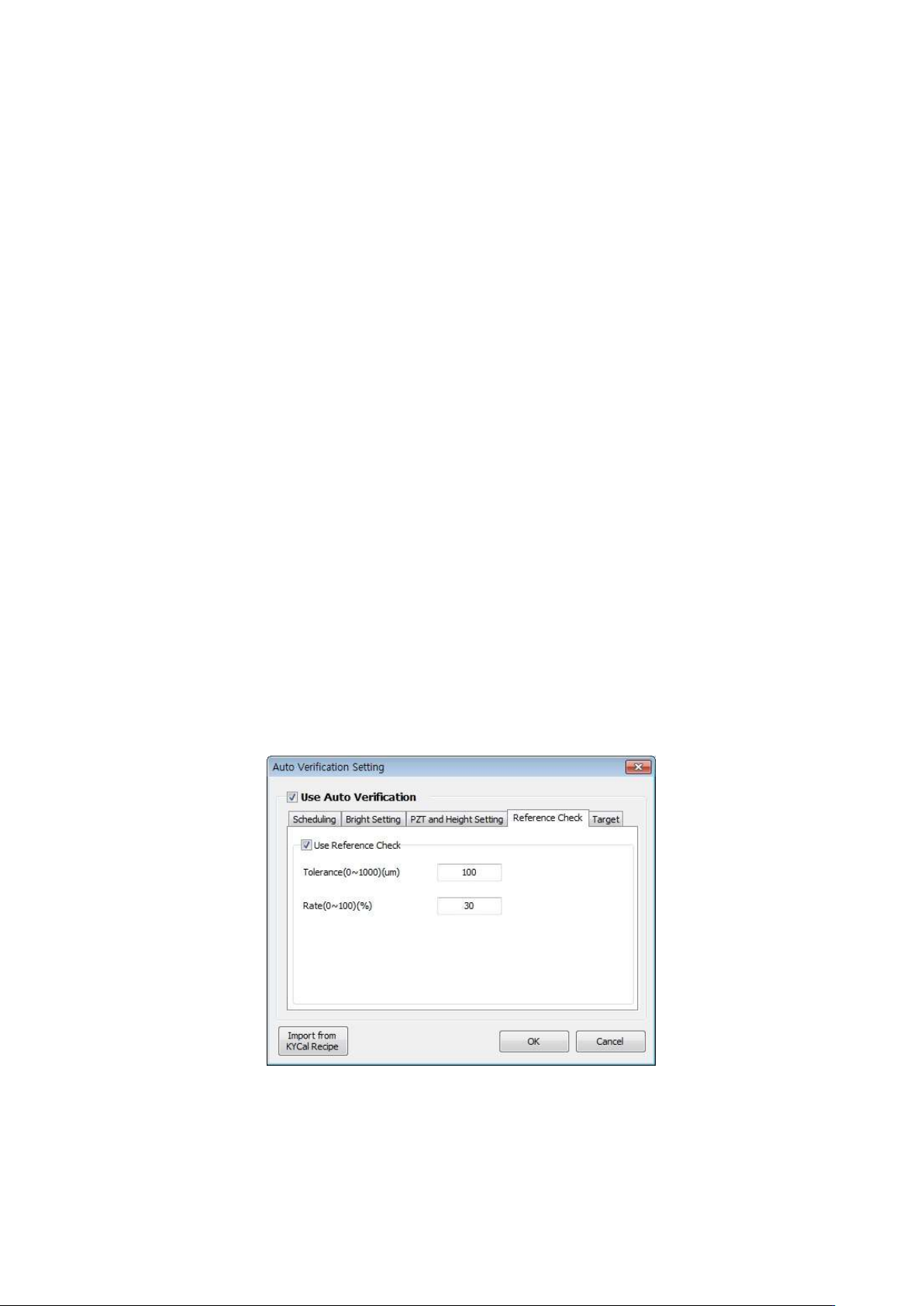

Reference Check选项卡
Reference Check选项卡中设置“Verification Result > Reference Check选项卡”中显示的NG和GOOD标准
。
- Tolerance/Rate: 超出Tolerance设置值的测量区域高出全体ROI的Rate设置值时显示为
NG，不超过时显示为GOOD。
