在空白画面添加元件
在空白画面用鼠标拖动本体区域时，如下显示元件添加画面。输入封装类型(Package Type)及元件信息
后点击OK即可添加元件。
Koh Young Technology Inc.
225
复制连板
利用连板模式的弹出菜单可以用多种方法轻松添加多个连板。在连板模式点击鼠标右键后，在显示的弹
出菜单选择Copy。

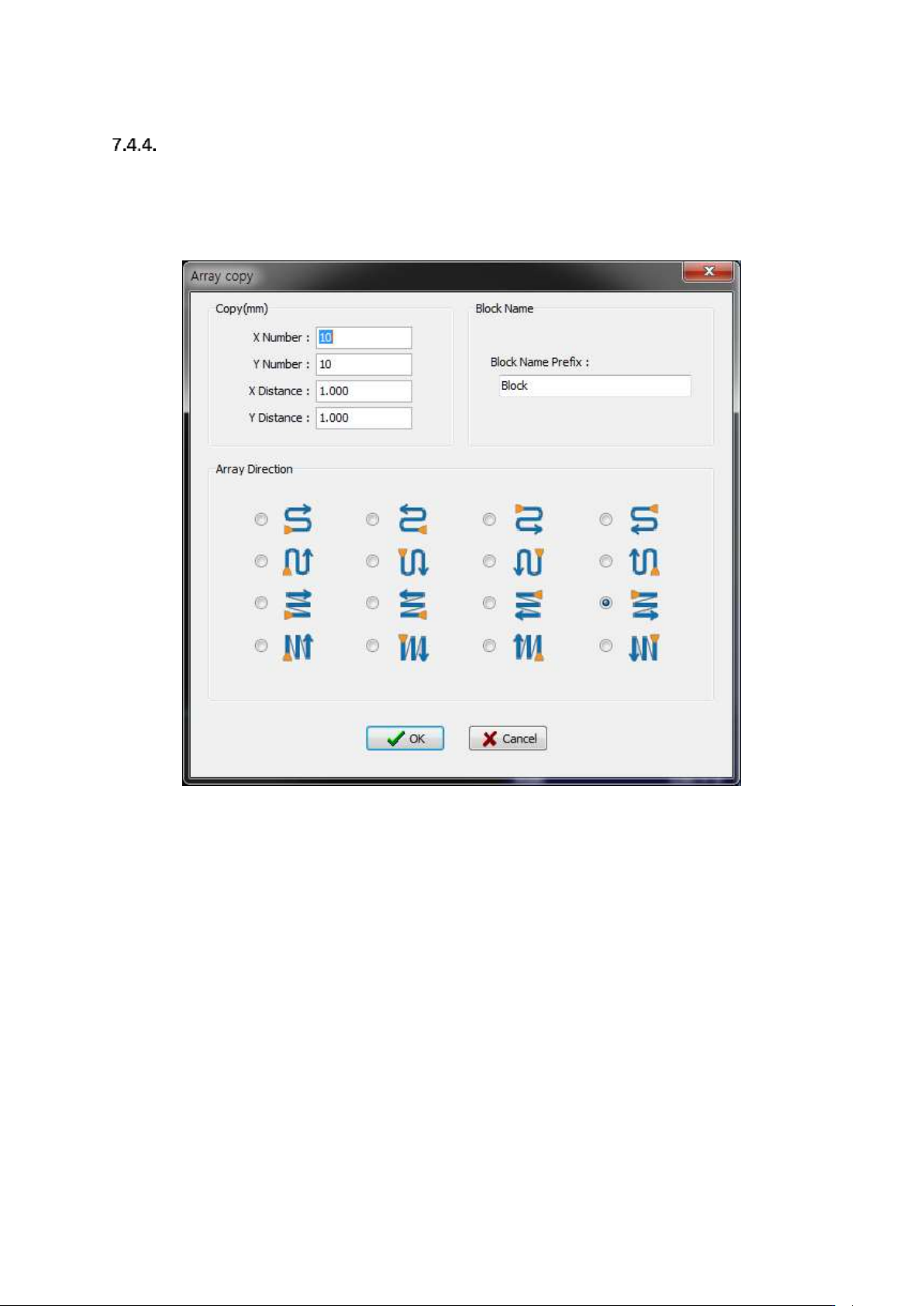

如下显示Array Copy窗时，在此界面添加连板并点击OK按钮。
① X Number: 横向连板数量
② Y Number: 纵向连板数量
③ X Distance: 横向连板间距
④ Y Distance: 纵向连板间距
⑤ Block Name Prefix: 连板的前部分名称
⑥ Array Direction: 选择要添加的连板方向与形状
⑦ OK 按钮: 用设置的选项添加连板
⑧ Cancel 按钮: 取消操作
①
②
③
④
⑤
⑥
⑦
⑧
Koh Young Technology Inc.
226
本章将说明程式管理器程序相关设置。在程式管理器上方菜单点击设置菜单即可运行设置界面。
Editor Options选项卡
Editor Options选项卡上可以设置界面及编辑相关选项。
项目
说明
Body/Lead/Foot Color
设置本体、引脚、焊盘线的颜色
Body/Lead/Foot Opacity
设置本体、引脚、焊盘线的不透明度
Body/Lead/Foot Width
设置本体、引脚、焊盘线的厚度
Movement(Job)
设置程式模式界面上选中元件的移动量
Movement(Array)
设置连板模式界面上选中元件的移动量
Rotate
设置旋转角度量
(Fine: 微调, Normal: 一般调整 )
Default
恢复默认设置值
OK
保存设置值
Cancel
取消设置操作
