WinMCS版本为770.02.89以上
- 请在 WinMCS 上，如下图进行设置。
2. 根据 Type 的设置，PCB 将如下移动，并进行检测。(检测区域: 红色)
设置为‘Type = 0’时
Koh Young Technology Inc.
294
设置为‘Type = 1’时
3. 如图所示，在 MCS 设置的是否使用长板的信息将显示在 PCB 设置&信息(PCB Setting & Info)窗
口中。
Koh Young Technology Inc.
295
设置长板重叠区域
长板
选项按分段区域来进行检测，并以分段Fiducial位置区分并定义分段区域 。在此分段Fiducial区域外
边存在元件时，为了将该元件包括在分段区域里，需要按如下步骤进行设置重叠尺寸(Overlap Size)。
移动至PCB设置&信息(PCBSettings & Info) > PCB信息(PCB Information) > Long B/D Overlap(mm)，
并设置长板的重叠区域。
设置分段Fiducial的方法
长板功能上以Fiducial位置来区分分段区域。为了分割分段区域，请按照以下步骤注册分段Fiducial。

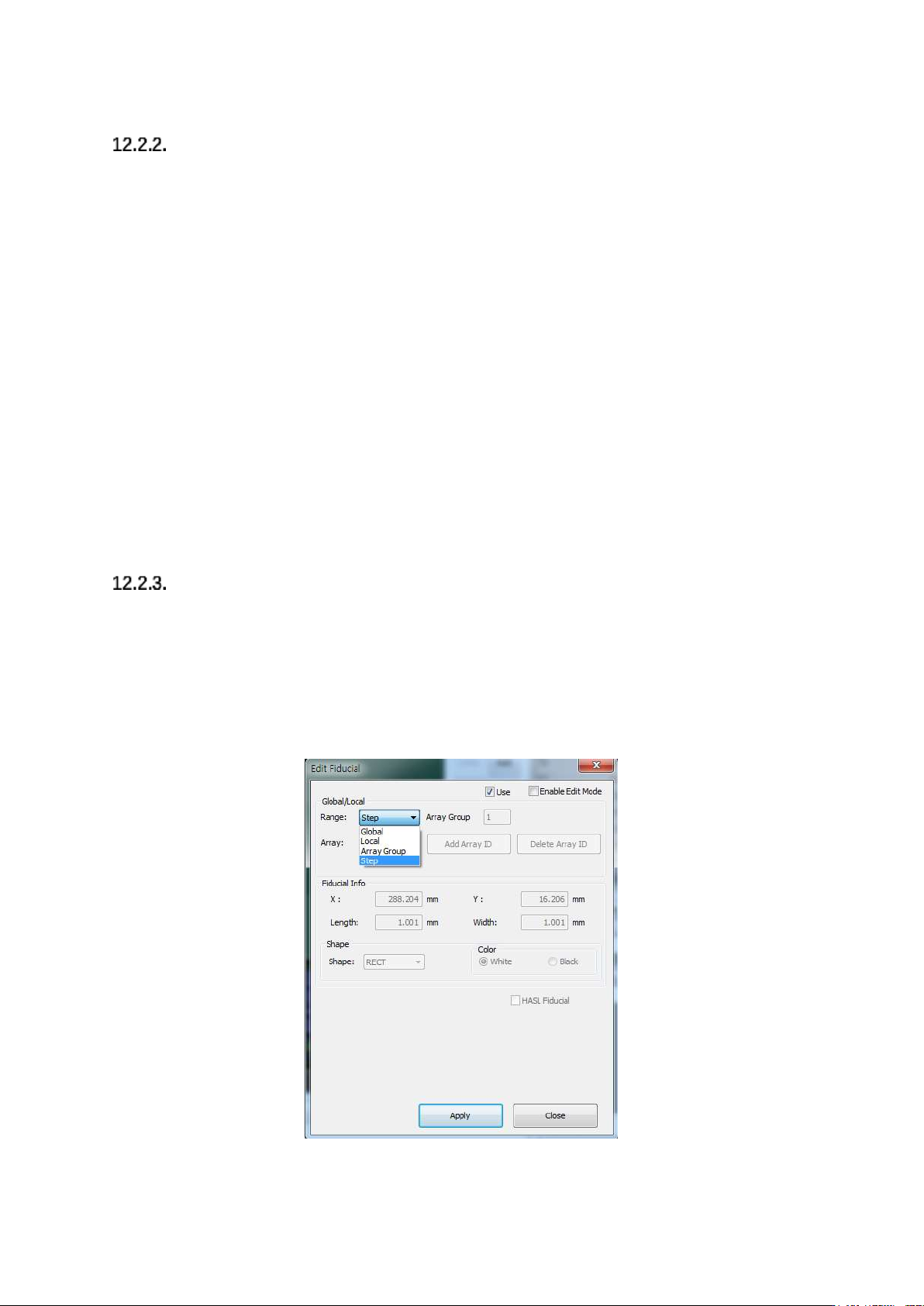

1. 可以以在 Global fiducial 设置 Range 来设置分段 Fiducial。
2. 在 Edit Fiducial 窗口中，将 Range 设置为分段(Step)。
3. 请按照分段区域分配 Step ID。
